Instrucciones de servicio SIPLACE Serie-X 5 Tareas para los operadores A partir de la versión de software SR.605.xx 5.6 Equipar los alimentadores Edición 07/2008 ES 347 → Empuje la p alanca (pos. 5 en la Fig. 5.6 - 5 , p…
5 Tareas para los operadores Instrucciones de servicio SIPLACE Serie-X
5.6 Equipar los alimentadores A partir de la versión de software SR.605.xx
Edición 07/2008 ES
346
5
Fig. 5.6 - 5 Ventana de recogida del alimentador de cinta
(1) Apoyo de cinta, extraíble (ver apartado 5.6.4.4, página 348)
(2) Ventana de recogida
(3) Borde de tiraje para la película de cubierta
(4) Zona de recogida de componentes
(5) Palanca para elevar y engatillar la ventana de recogida
→ Pulse en el panel de control la tecla AVANCE (pos. 1 en la Fig. 5.6 - 6
) hasta que el pliegue
de la película de cubierta se encuentre en la zona de recogida (pos. 4 en la Fig. 5.6 - 5
) de
componentes.
5
Fig. 5.6 - 6 Panel de mando del alimentador
(1) Tecla AVANCE para transportar hacia delante la cinta
(2) Tecla RETROCESO para transportar la cinta hacia atrás
(3) Tecla PELÍCULA para tensar la película de cubierta
Instrucciones de servicio SIPLACE Serie-X 5 Tareas para los operadores
A partir de la versión de software SR.605.xx 5.6 Equipar los alimentadores
Edición 07/2008 ES
347
→ Empuje la palanca (pos. 5 en la Fig. 5.6 - 5, página 346) hacia delante para elevar la ventana
de recogida (pos. 2 en la Fig. 5.6 - 5
, página 346) a la posición de retención.
→ Tire hacia delante la película de cubierta lateralmente a lo largo de la ventana de recogida y
sáquela por debajo de la misma.
→ Pliegue hacia atrás la película de cubierta hasta que se encuentre en el borde de tiraje (pos.
3 en la Fig. 5.6 - 5
, página 346).
INDICACIÓN 5
Baje la ventana de recogida cuando la película de cubierta se encuentre en el borde de tiraje.
→ Repliegue la palanca (pos. 5 en la Fig. 5.6 - 5
, página 346) para bajar la ventana de recogida.
→ Pase la película de cubierta sobre el balancín (pos. 2 en la Fig. 5.6 - 7
) hasta las ruedas de
relleno de película (pos. 1 en la Fig. 5.6 - 7
).
5

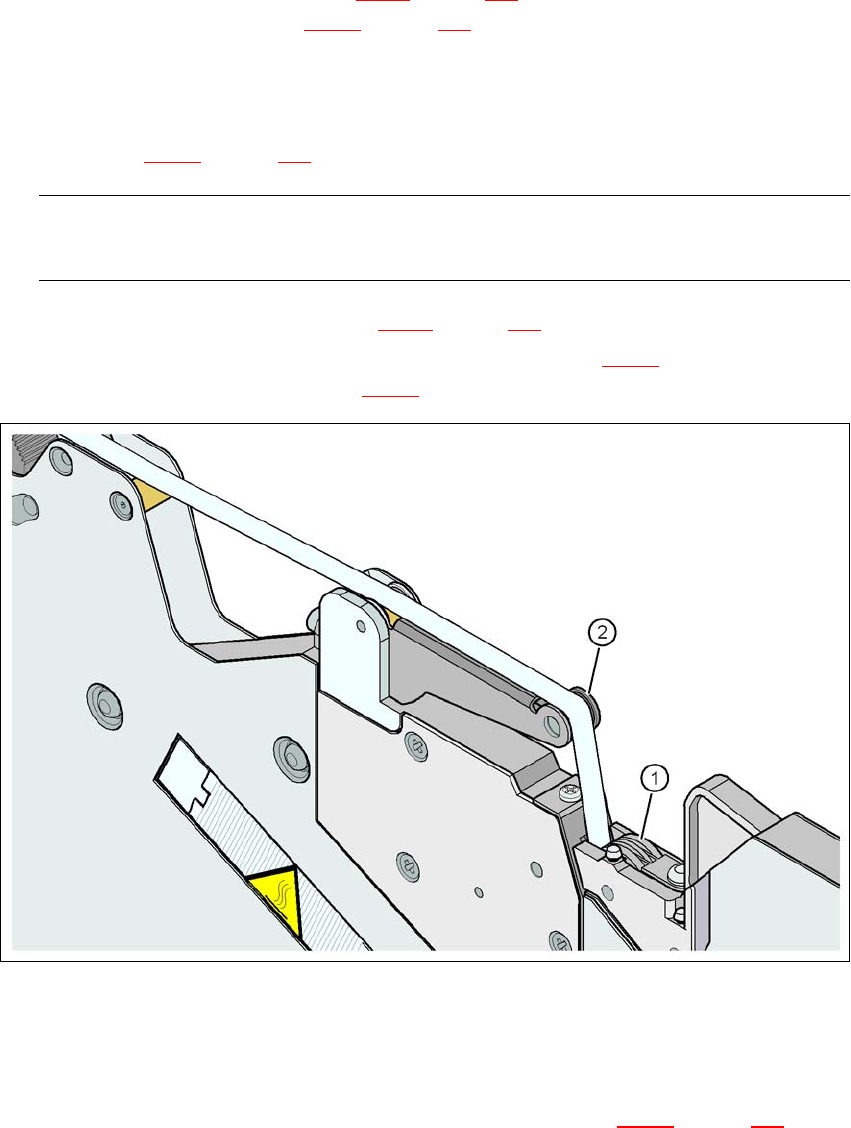

Fig. 5.6 - 7 Llevar la película de cubierta a las ruedas de relleno
(1) Ruedas de relleno de película de cubierta
(2) Película de cubierta
5
→ Pulse en el panel de control la tecla PELÍCULA (pos. 3 en la Fig. 5.6 - 6, página 346) hasta
tensar la película de cubierta. El balancín de película de cubierta se inclina hacia abajo y de-
tiene el motor de accionamiento.
→ Corte la cinta enrasada en el extremo frontal del alimentador.
5 Tareas para los operadores Instrucciones de servicio SIPLACE Serie-X
5.6 Equipar los alimentadores A partir de la versión de software SR.605.xx
Edición 07/2008 ES
348
5.6.4.4 Apoyo de cinta para alimentador de cinta-X 8 mm
5

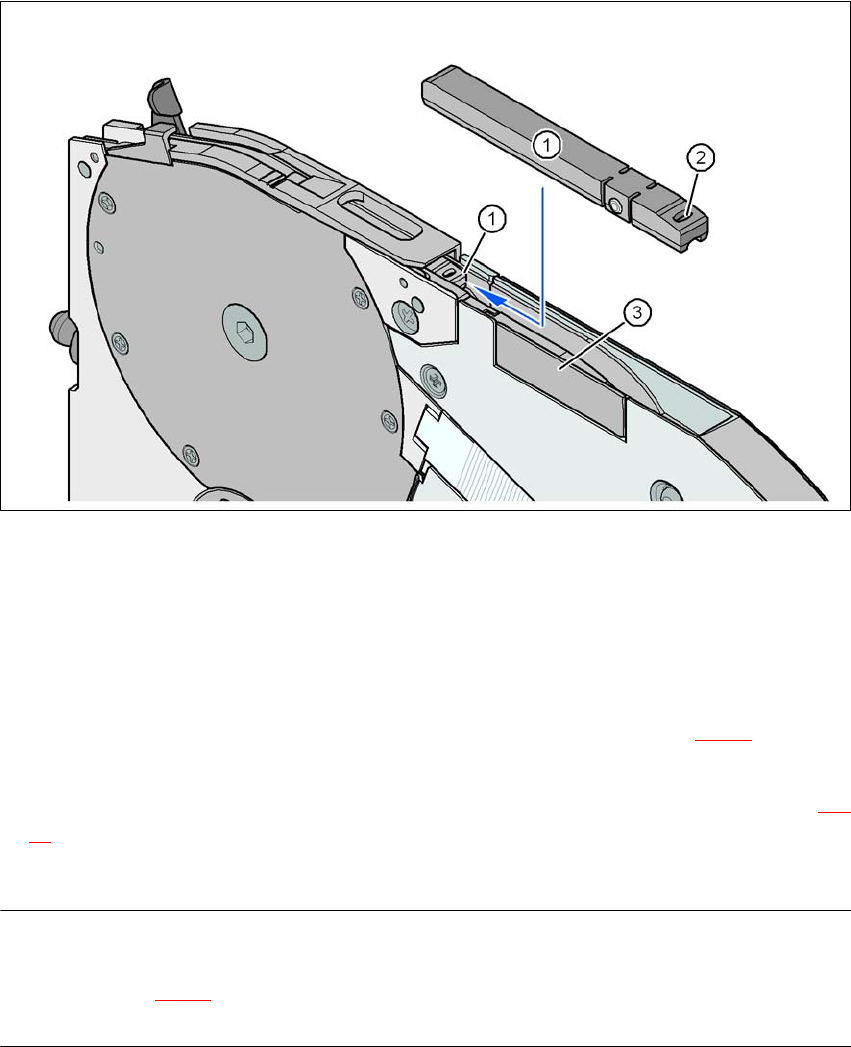

Fig. 5.6 - 8 Alimentador-X de 8 mm - Apoyo de cinta y sensor de empalme
(1) Apoyo de cinta, extraíble
(2) Agujero ovalado en el apoyo de cinta
(3) Lugar de montaje del sensor de empalme
El alimentador-X 8 mm está equipado con un apoyo de cinta (pos. 1 en la Fig. 5.6 - 8
). En caso
de necesidad se puede retirar fácilmente.
→ Introduzca la hoja de un destornillador de relojero en el agujero ovalado (pos. 2 en la Fig. 5.6
- 8) del apoyo de cinta y extráigala en sentido contrario a la dirección de transporte de la cinta.
→ Al colocar el apoyo de cinta observe que encaje en la posición deseada.
INDICACIÓN 5
Utilice para todos los componente a partir de 0402, y más pequeños, siempre el apoyo de cinta
(pos. 1 en la Fig. 5.6 - 8
) en el alimentador-X 8 mm. Con ello obtiene una altura de recogida Z
constante y además reduce a un mínimo el tiempo para correcciones de alturas de recogida.
