Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.10 Alimentadores-S para el carro de componentes SIPLACE HF
Edición 07/2008 ES
211
3
3.10.9.3 Montaje
3

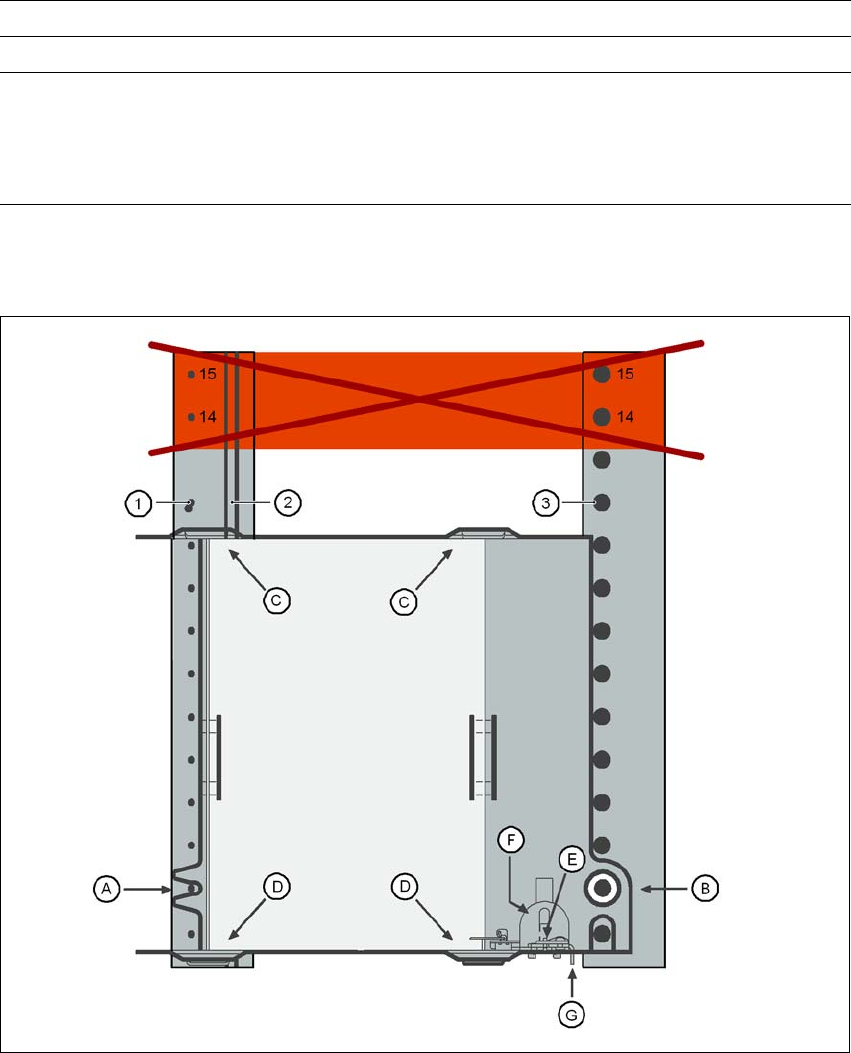

Fig. 3.10 - 17 Montaje/desmontaje
(1) Pernos de centrado
(2) Regleta magnética
(3) Casquete
(14), (15) No está permitido ocupar esta posición.
Posibles posiciones Posiciones 2 y 4
Gama de cabezales de colocación TH, C&P6, C&P12
Altura máx. de cargador superficial
incluido componente
C&P12
C&P6
TH
12,5 mm
12,5 mm
28,5 mm
3 Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
3.10 Alimentadores-S para el carro de componentes SIPLACE HF A partir de la versión de software SR.605.xx
Edición 07/2008 ES
212
INDICACIÓN
El soporte para cargadores superficiales puede ajustarse en las posiciones 2 y 4.
Las posiciones de alimentador 14 y 15 en la mesa de componentes no pueden ocuparse.
En la posición 4 no se puede utilizar simultáneamente la sujeción y el cambiador de pipetas .
El carro de componentes con el soporte ajustado no puede acoplarse o desacoplarse.
3.10.9.4 Montaje
Inserte la parte delantera de la "sujeción para cargadores superficiales" en la correspondiente
espiga de centrar (A en la Fig. 3.10 - 17
, página 211).
Coloque después el agujero en la cara posterior de la "sujeción para cargadores superficiales"
sobre el casquete en la mesa de componentes (B en la Fig. 3.10 - 17
, página 211).
Controle si la "sujeción para cargadores superficiales" se apoya de forma plana sobre la mesa
de componentes.
Inserte un lado del soporte de cargadores superficiales en la sujeción (C en la Fig. 3.10 - 17
,
página 211
). Ahora presione el otro lado en la sujeción (D en la Fig. 3.10 - 17, página 211).
Empuje el cargador superficial contra el tope (E en la Fig. 3.10 - 17
, página 211).
Fije el soporte de cargadores superficiales presionando hacia abajo la pieza de empuje (F en
la Fig. 3.10 - 17
, página 211).
Para retirar el soporte de cargadores superficiales presione de nuevo la pieza de empuje.
INDICACIÓN
En la "sujeción para cargador superficial pequeño" (136mm) se puede montar directamente un
cargador superficial (cargador superficial JEDEC / CENELEC), es decir sin el soporte de carga-
dores superficiales. Cambie para ello el sujetador (G en la Fig. 3.10 - 17, página 211). 3
ADVERTENCIA 3
Observe las indicaciones de seguridad para la ocupación de posiciones en el apartado 2.6.5.2
,
página 88.
3.10.9.5 Cambio del sujetador
Retenga el sujetador (G en la Fig. 3.10 - 17, página 211) . Presione la pieza de empuje (F en
la Fig. 3.10 - 17
, página 211) hacia abajo y retire el sujetador presionándolo hacia un lado.
Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.10 Alimentadores-S para el carro de componentes SIPLACE HF
Edición 07/2008 ES
213
3.10.9.6 Entrada de datos
Determine los cargadores superficiales como se describe en las instrucciones de servicio SI-
PLACE Pro. 3
3.10.10 Módulo dip para el carro de componentes SIPLACE HF
Artículo N° 00117010-xx módulo Dip para Flux y pegamentos
3

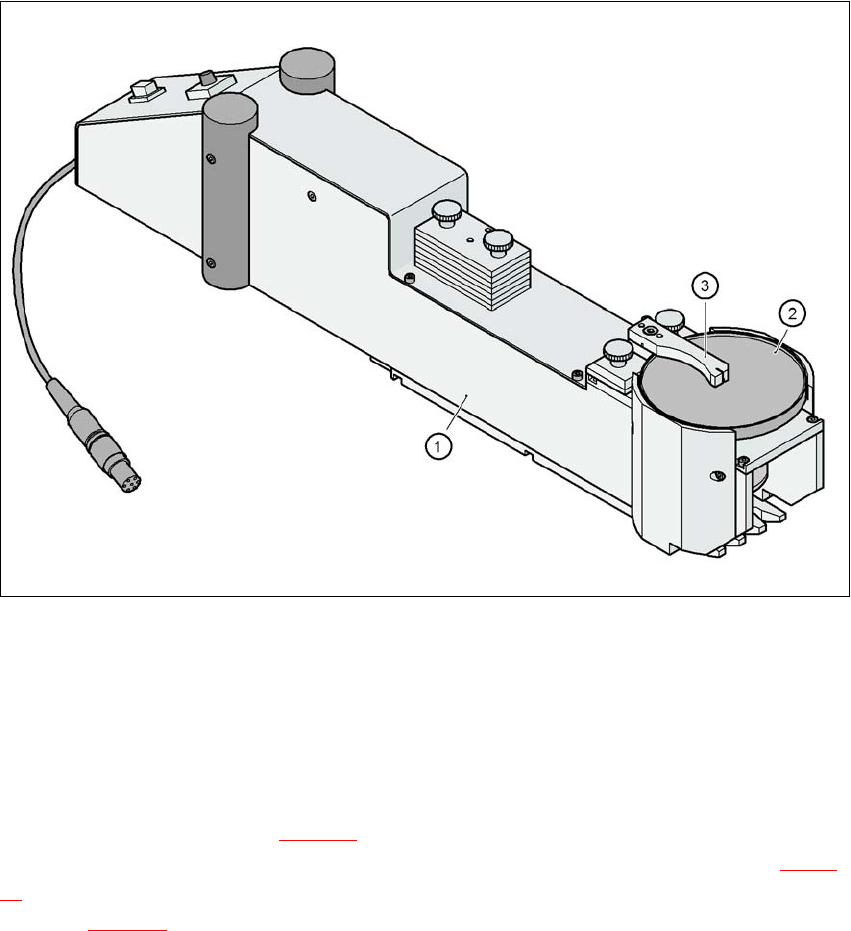

Fig. 3.10 - 18 Módulo dip
(1) Módulo dip
(2) Plato rotatorio
(3) Rascador
3.10.10.1 Descripción
El módulo dip (pos. 1 en la Fig. 3.10 - 18) sirve para aplicar fundente o pegamento conductor en
Flip-Chips y componentes CSP. El porta-fundente es un plato giratorio (pos. 2 en la Fig. 3.10 -
18), en el que se genera una delgada película de fundente (p.ej. 40 µm) con un rascador (pos. 3
en la Fig. 3.10 - 18
). Este proceso es apropiado especialmente para fundentes altamente visco-
sos (similar a miel). La cantidad de fundente necesaria para el proceso se lleva a un espesor mí-
nimo ya que solamente se deben recubrir las partes inferiores - Bump.
