3 Datos técnicos de la máquina automática I nstrucciones de servicio SIPLACE Serie-X 3.11 Carro de componentes SIPLACE serie-X A partir de la versión de software SR.605.xx Edición 07/2008 ES 226 3.1 1.10 Canal guía de la…
Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.11 Carro de componentes SIPLACE serie-X
Edición 07/2008 ES
225
3.11.8.2 Diámetro máximo del rollo de cinta en función de la altura del transporte de TCI
3
INDICACIÓN: 3
En carros de componentes de la serie-X no necesita por regla general ningún semieje. Sin
embargo, si en el alimentador-X se presenta de forma creciente el mensaje de error "Timeout",
recomendamos a pesar de todo utilizar semiejes.
3.11.9 Vertedor inclinado para desechos de cinta SIPLACE serie-X
3

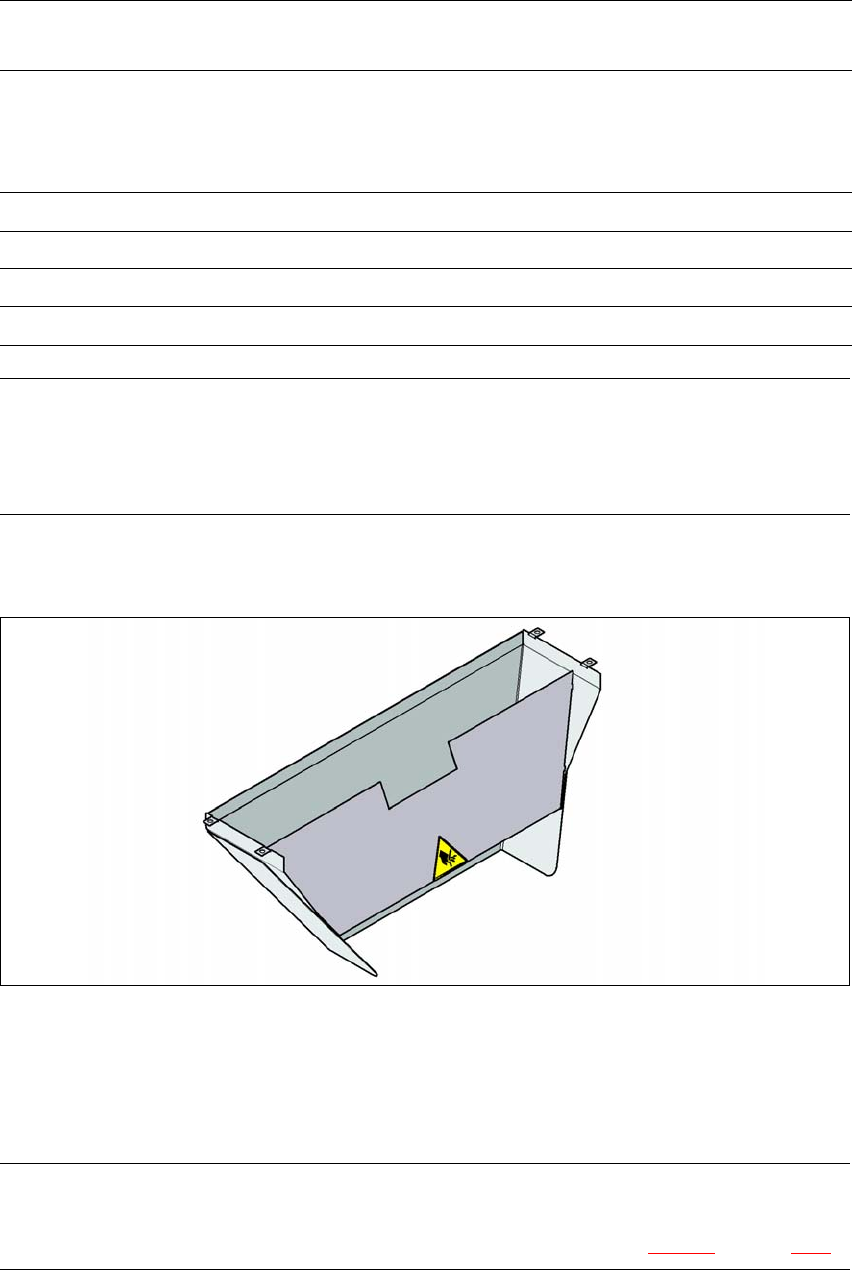

Fig. 3.11 - 10 Vertedor inclinado para desechos de cinta para el carro de componentes de SIPLACE serie-X
De acuerdo a la altura del transporte de la tarjetas de circuitos impresos se puede ajustar la lon-
gitud del vertedor inclinado para desechos de cinta de forma que los recortes de cinta son con-
ducidos directamente al recipiente de desechos de cinta del carro de componentes.
INDICACIÓN 3
El vertedor inclinado para desechos de cinta para la serie-X solamente se puede instalar en el
dispositivo para retraer el carro de componentes para la serie-X (ver Fig. 5.11 - 3, página 362).
Sin soporte para el rollo
de cinta adicional
Con soporte para el rollo de cinta
adicional
Altura del
transporte de TCI
del carro de
componentes
Diámetro del rollo de
cinta
Diámetro del rollo de cinta
Sin semieje Con semieje
830 mm 17" 15" < 15"
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
3 Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
3.11 Carro de componentes SIPLACE serie-X A partir de la versión de software SR.605.xx
Edición 07/2008 ES
226
3.11.10 Canal guía de la cinta vacía en el dispositivo para retraer el carro de
componentes SIPLACE serie-X
En la versión estándar, el canal guía de la cinta vacía puede conducir cintas con una altura de
bolsa de máximo 12 mm hacia la cortadora neumática de cinta.
3

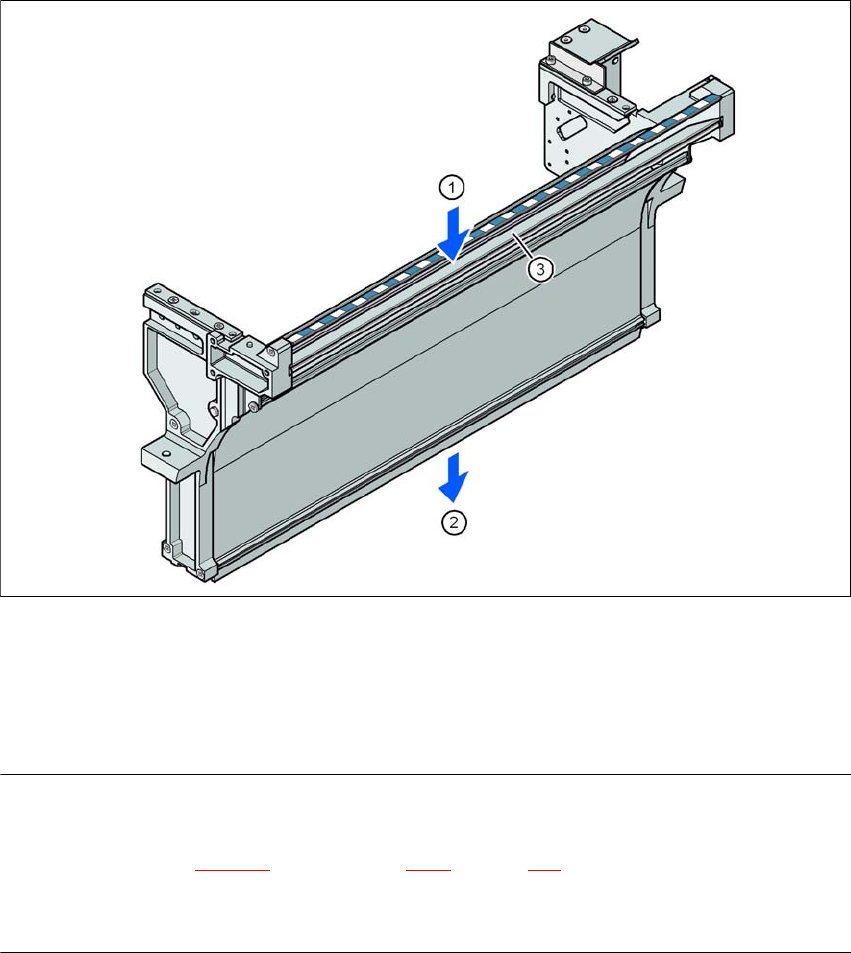

Fig. 3.11 - 11 Canal guía de la cinta vacía en el dispositivo para retraer el carro de componentes SIPLACE serie-X
(1) Ranura de entrada para las cintas vacías
(2) Ranura de salida para las cintas vacías por encima de la cortadora neumática
(3) Chapa separadora para cintas < 12 mm, desmontable para cintas > 12 mm
INDICACIÓN
– Para bolsas de cinta con una altura superior a 12 mm puede retirarse la chapa separadora
(pos. 3 en la Fig. 3.11 - 11
) (ver apartado 4.6.1, página 317).
→ No posicione el alimentador con bolsas bajas directamente al lado de alimentadores con bol-
sas altas. Las cintas vacías se pueden superponer y atascar.
Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.12 Carro de componentes SIPLACE HF
Edición 07/2008 ES
227
3.12 Carro de componentes SIPLACE HF
Artículo N° 00119622-xx Carro de componentes SIPLACE HF/serie-X/D3
En las máquinas automáticas de la SIPLACE serie-X pueden acoplarse hasta cuatro carros de
componentes SIPLACE HF. La numeración de las posiciones la encuentra en la siguiente figura.
3

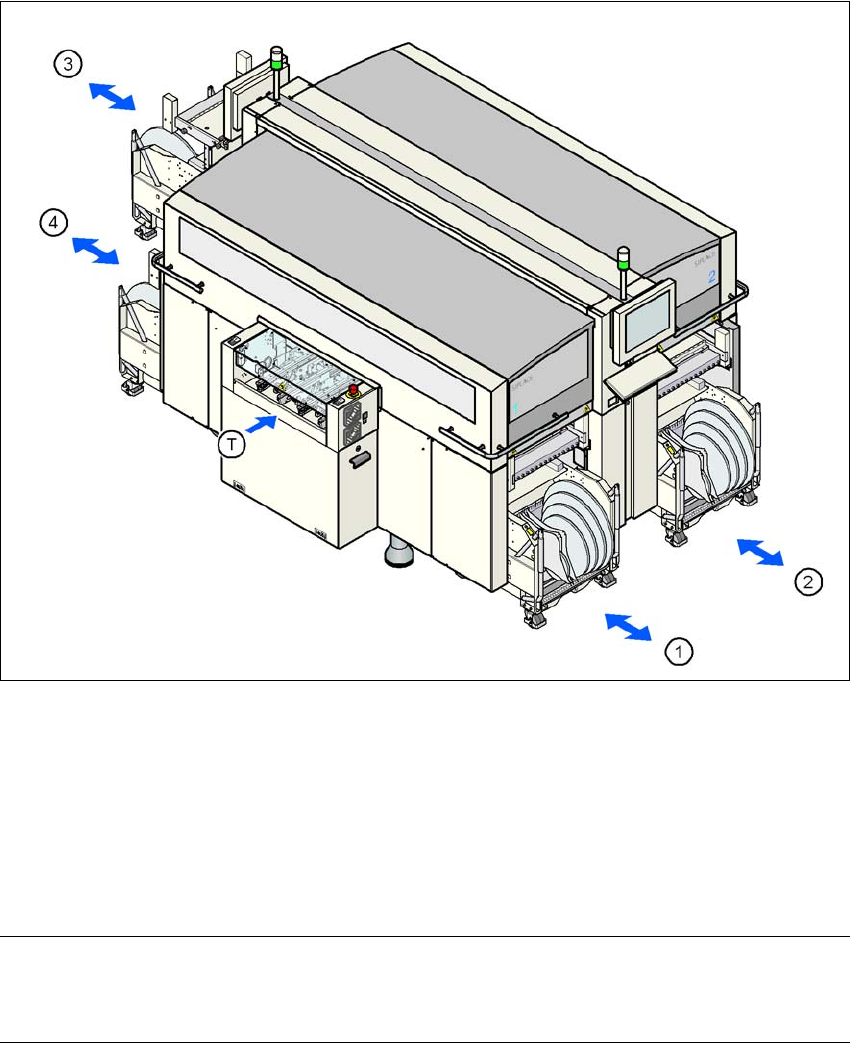

Fig. 3.12 - 1 Posiciones del carro de componentes, SIPLACE HF
(1) Posición 1
(2) Posición 2
(3) Posición 3
(4) Posición 4
(T) Dirección de transporte de TCI
INDICACIÓN 3
El carro de componentes SIPLACE HF no puede utilizarse junto con el cabezal Collect&Place de
20 segmentos.
