Instrucciones de servicio SIPLAC E Serie-X 2 Seguridad de servicio A partir de la versión de software SR.605.xx 2.6 Sistemas de seguridad Edición 07/2008 ES 87 2.6.5 Protección de acceso 2.6.5.1 Protección de acceso en l…

100%1 / 498
2 Seguridad de servicio Instrucciones de servicio SIPLACE Serie-X
2.6 Sistemas de seguridad A partir de la versión de software SR.605.xx
Edición 07/2008 ES
86
2
Fig. 2.6 - 8 Bucles de PARADA DE EMERGENCIA
Tecla de arranque - pulsada
No
No
Sí
No
No
Sí
Sí
No
Sí
2
Activo
CSC
a
No
Tensión
Eje-Y 0 V
Eje-Y 0 V
Eje-estrella 0 V
Eje-DP 40 V CC
Eje-Z 40 V CC
Activo
Transporte de TCI Sí
Mesa elevadora No
Bloqueo TCI No
Ajuste de anchura No
Barrera de luz láser No
Cortadora de cinta vacía No
Dispositivo para retraer el
carro de componentes Sí
2
Activo
CSC
a
No
Tensión
Eje-Y 0 V
Eje-X 0 V
Eje-estrella 0 V
Eje-DP 40 V CC
Eje-Z 40 V CC
Activo
Transporte de TCI No
Mesa elevadora No
Bloqueo TCI No
Ajuste de anchura No
Barrera de luz láser No
Cortadora de cinta vacía No
Dispositivo para retraer el
carro de componentes Sí
a) CSC Combinación de seguridad de contactores K6
Sí
¿Aire comprimido
min. 0,5 MPa
(5,0 bares)?
¿Pulsador de PARADA DE
EMERGENCIA presionado?
¿Cubierta prot. abierta?
Bucle de PARADA DE
EMERGENCIA a la carro
comp. interrp.?
¿Bloqueo
activo en la interfaz del
usuario?
2
Activo
CSC
a
Sí
Tensión
Eje-Y 250 V CC
Eje-X 250 V CC
Eje-estrella 145 V CC
Eje-DP 40 V CC
Eje-Z 40 V CC
Activo
Transporte de TCI Sí
Mesa elevadora Sí
Bloqueo TCI Sí
Ajuste de anchura Sí
Barrera de luz láser Sí
Cortadora de cinta vacía Sí
Dispositivo para retraer el
carro de componentes Sí
Instrucciones de servicio SIPLACE Serie-X 2 Seguridad de servicio
A partir de la versión de software SR.605.xx 2.6 Sistemas de seguridad
Edición 07/2008 ES
87
2.6.5 Protección de acceso
2.6.5.1 Protección de acceso en las posiciones del carro de componentes, SIPLACE
serie-X
ADVERTENCIA 2
La seguridad de servicio en el carro de componentes de SIPLACE serie-X se garantiza cuando
mínimo cada segunda posición está ocupada con un alimentador o una protección de acceso
(Dummy-Feeder). También en el equipamiento de una sujeción para cargadores superficiales se
debe asegurar cada segunda posición libre con una protección de acceso. En otras palabras,
entre dos alimentadores adyacentes o entre un alimentador y la sujeción para cargadores super-
ficiales debe permanecer máximo una posición libre.

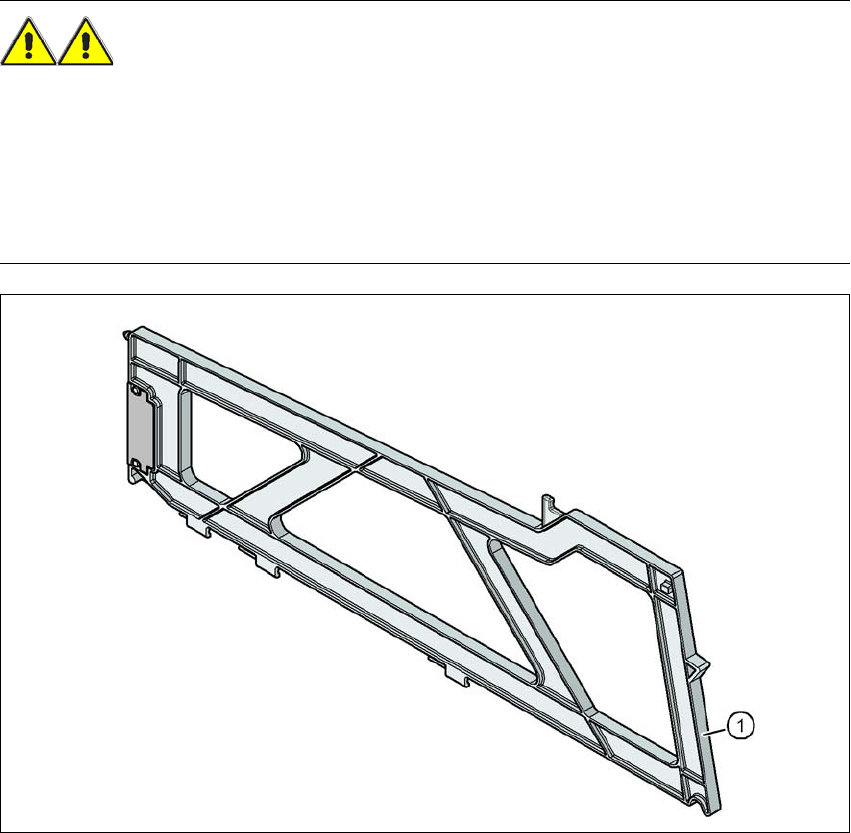

Fig. 2.6 - 9 Protección de acceso en las posiciones del carro de componentes, SIPLACE serie-X
2
(1) Dummy Feeder SIPLACE X, Artículo N° 00141226-xx
2 Seguridad de servicio Instrucciones de servicio SIPLACE Serie-X
2.6 Sistemas de seguridad A partir de la versión de software SR.605.xx
Edición 07/2008 ES
88
2.6.5.2 Protección de acceso en las posiciones del carro de componentes, SIPLACE
serie-HF
ADVERTENCIA 2
Como premisa para la seguridad de servicio todas las posiciones deben estar equipadas con ali-
mentadores. Si no se dispone de suficientes alimentadores, las posiciones sin ocupar se deben
equipar con una protección de acceso (Dummy-Feeder). También en el equipamiento de un
soporte para cargadores superficiales las posiciones libres se deben asegurar con una protec-
ción de acceso.
Fig. 2.6 - 10 Protección de acceso para el carro de componentes
2
(1) Protección de acceso para 1 posición, Artículo N° 00116961-01
(2) Protección de acceso para 6 - 10 posiciones, Artículo N° 00116962-01
(3) Protección de acceso para 11 - 20 posiciones, Artículo N° 00116963-01
