Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación A partir de la versión de software SR.605.xx 6.2 Estación de ac oplamiento para el carro de comp onentes SIPLACE serie-X Edición 07/2008 ES 409 6.2.2 D…
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.2 Estación de acoplamiento para el carro de componentes SIPLACE serie-X A partir de la versión de software SR.605.xx
Edición 07/2008 ES
408
Entre las tareas de la estación de acoplamiento cuentan:
– Abastecimiento de energía del carro de componentes y de los alimentadores-X
– Abastecimiento de aire comprimido del carro de componentes y de los alimentadores-X
– Puesta a disposición de una infraestructura para la comunicación entre el PC de la po-
sición de equipamiento previo y los alimentadores
Con ayuda de la estación de acoplamiento el operador puede realizar en los alimentadores-X
pruebas de funcionamiento fuera del entorno de producción y controlar el equipamiento. En ello
están conectadas dos filas cada una con cuatro estaciones de acoplamiento a través del bus CAN
del PC de preequipamiento Cada estación de acoplamiento posee una conexión de corriente y
aire comprimido propia.
El dispositivo para retraer el carro de componentes (pos. 2 en la Fig. 6.2 - 1
, página 407) de la
estación de acoplamiento puede adaptarse a la altura del transporte de TCI deseada. Para el
equipamiento previo se empuja el carro de componentes en la estación de acoplamiento (pos. 1
en la Fig. 6.2 - 1
, página 407). A través del rodamiento de rodillos montado lateralmente, el carro
de componentes se desliza sobre los carriles del dispositivo para retraer el carro de componentes
hacia la conexión de interfaz de datos y energía. En ello la mesa de componentes con la IFDE
(interfaz de energía y datos) de los alimentadores se posiciona de forma óptima respecto a la
IFDE (pos. 5 en la Fig. 6.2 - 1
, página 407) del dispositivo para retraer el carro de componentes
y se fija en esta posición con los dos tensores horizontales. Las chapas protectoras (pos. 3 en la
Fig. 6.2 - 1
, página 407) evitan el acceso a los rodillos de rodadura del carro de componentes,
cuando éste se inserta en la estación de acoplamiento.
6

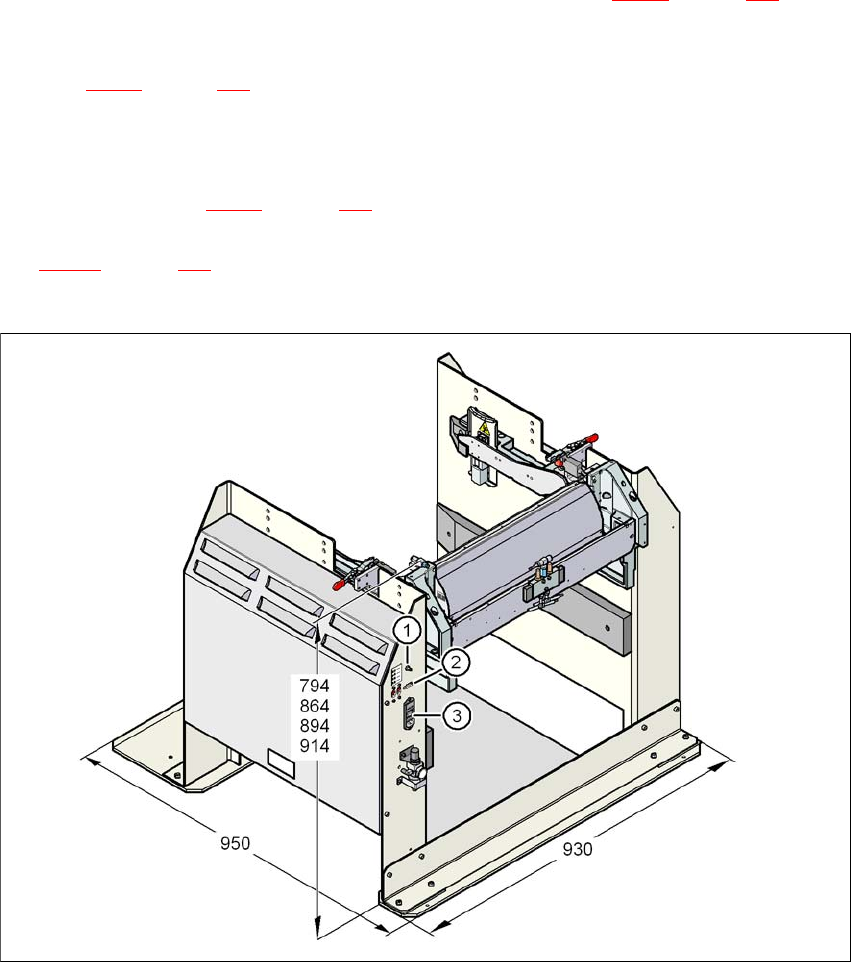

Fig. 6.2 - 2 Estación de acoplamiento - dimensiones en milímetros, puntos de conexión
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.2 Estación de acoplamiento para el carro de componentes SIPLACE serie-X
Edición 07/2008 ES
409
6.2.2 Datos técnicos
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
Leyenda correspondiente a la Fig. 6.2 - 2, página 408
(1) Conexión para el aire comprimido
(2) Conexión Bus CAN
(3) Conexión de alimentación de corriente
6
Dimensiones
Longitud x ancho 950 mm x 930 mm
Altura 794 mm para una altura de transporte de TCI de 830 mm
864 mm para una altura de transporte de TCI de 900 mm
894 mm para una altura de transporte de TCI de 930 mm
914 mm para una altura de transporte de TCI de 950 mm
Peso 120 kg
Valores de conexión de aire com-
primido
p
mín
p
máx
0,5 MPa (5,0 bares)
1,0 MPa (10,0 bares)
Conexión para el aire comprimido Enchufe de acoplamiento KS 2-M5-A
Consumo de aire comprimido 50 Nl/min
a
a) Bajo condiciones atmosféricas normales a 20 °C y 1013 hPa
Tensión de alimentación 88 - 264 V CA
Corriente nominal 3,5 A (230 V CA)
7 A (115 V CA)
Potencia aparente nominal 0,8 kW
Protección por fusibles 2 x 8 A
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.2 Estación de acoplamiento para el carro de componentes SIPLACE serie-X A partir de la versión de software SR.605.xx
Edición 07/2008 ES
410
6.2.3 Dimensiones para la estación de acoplamiento con carro de componentes
acoplado
6

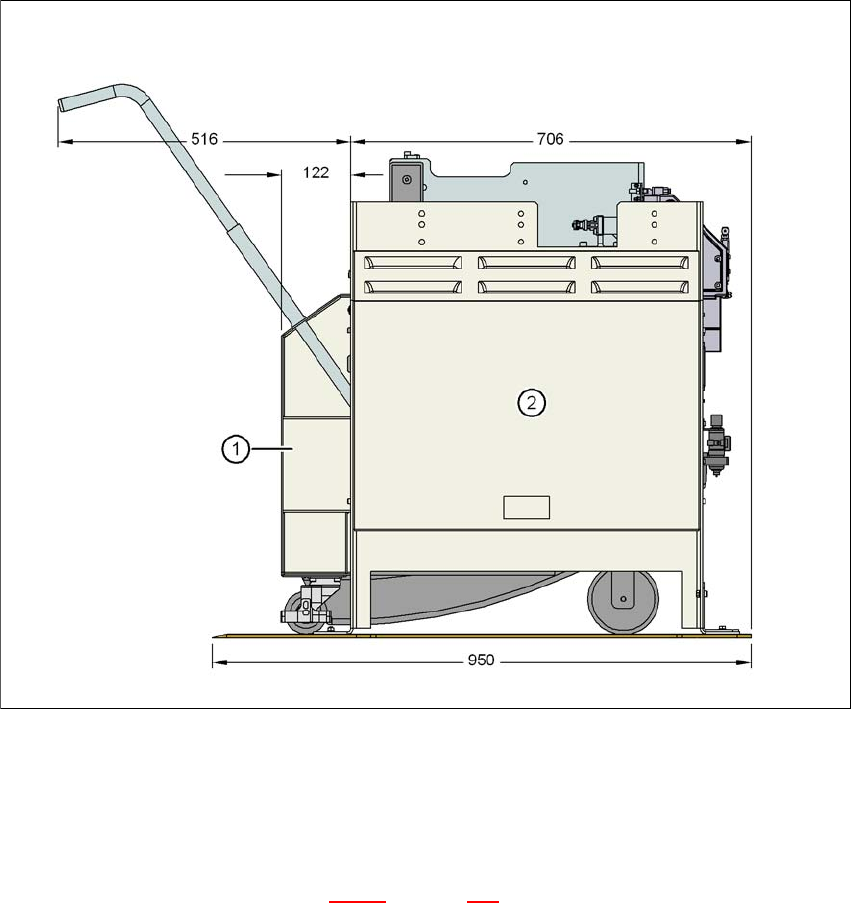

Fig. 6.2 - 3 Estación de acoplamiento con carro de componentes acoplado - medidas en milímetros
(1) Carro de componentes
(2) Estación de acoplamiento
Leyenda correspondiente a la Fig. 6.2 - 4
, página 411.
(1) Lámpara piloto para la alimentación de la red
(2) Pulsador para bloquear y desbloquear todos los alimentadores en el carro de componentes
(3) Tensor horizontal para fijar la palanca de la mesa de componentes en la posición "cerrado"
(4) Etiqueta con representación del interruptor S1 y S2 para el direccionamiento del bus CAN
(5) Interruptor S1 y S2 para el ajuste de la dirección de bus CAN
(6) Interruptor de red
(7) Botón giratorio para ajustar la presión de servicio
(8) Manómetro para visualizar la presión de servicio
