Instrucciones de servicio SIPLAC E Serie-X 2 Seguridad de servicio A partir de la versión de software SR.605.xx 2.2 Avisos de advertencia Edición 07/2008 ES 53 2.2.3.3 A viso de advertencia W205 en el vertedor inclinado …

100%1 / 498
2 Seguridad de servicio Instrucciones de servicio SIPLACE Serie-X
2.2 Avisos de advertencia A partir de la versión de software SR.605.xx
Edición 07/2008 ES
52
2.2.3.2 Aviso de advertencia W205 en la cara inferior del dispositivo para retraer el
carro de componentes (serie-HF)
2
Fig. 2.2 - 5 Aviso de advertencia W205 en la cara inferior de la cortadora de cinta
Instrucciones de servicio SIPLACE Serie-X 2 Seguridad de servicio
A partir de la versión de software SR.605.xx 2.2 Avisos de advertencia
Edición 07/2008 ES
53
2.2.3.3 Aviso de advertencia W205 en el vertedor inclinado para desechos de cinta
(serie-HF)
2

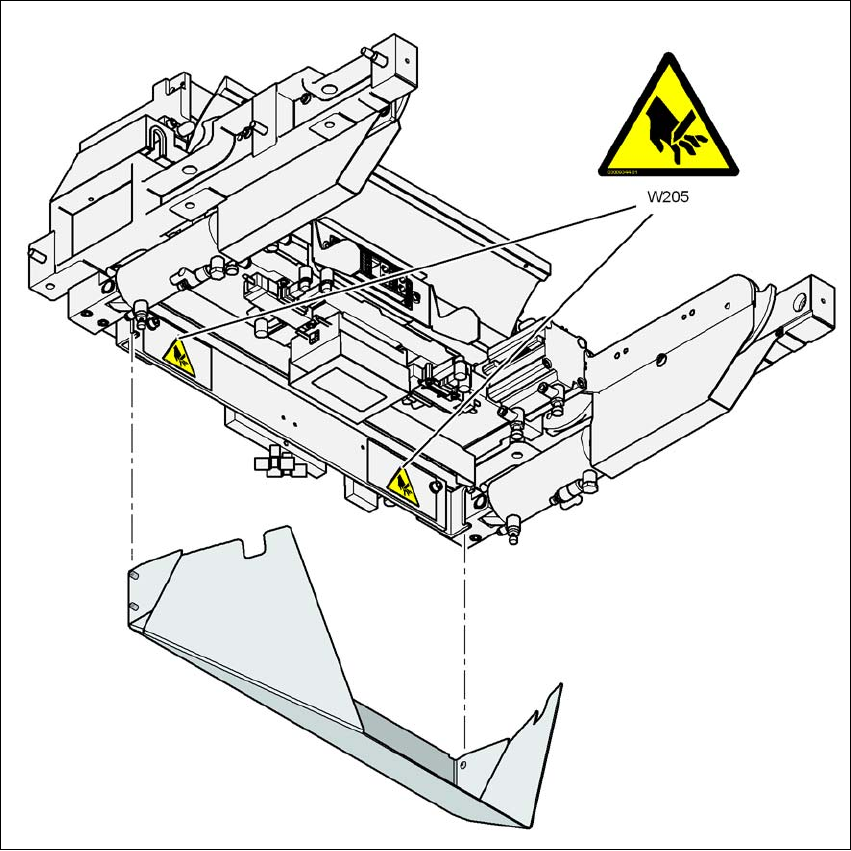

Fig. 2.2 - 6 Aviso de advertencia W205 en el vertedor inclinado para desechos de cinta (dispositivo para retraer el
carro de componentes, serie-HF)
2.2.3.4 Aviso de advertencia W205 en el vertedor inclinado para desechos de cinta
(serie-X)
2
Fig. 2.2 - 7 Aviso de advertencia W205 en el vertedor inclinado para desechos de cinta (dispositivo para retraer el
carro de componentes, serie-X)
2 Seguridad de servicio Instrucciones de servicio SIPLACE Serie-X
2.2 Avisos de advertencia A partir de la versión de software SR.605.xx
Edición 07/2008 ES
54
2.2.3.5 Franjas de advertencia en el canal guía de la cinta vacía del dispositivo para
retraer el carro de componentes (serie-HF)
2
Fig. 2.2 - 8 Franjas de advertencia en el canal guía de la cinta vacía del dispositivo para retraer el carro de
componentes (serie-HF)
ADVERTENCIA 2
Nunca entre las manos en la abertura del canal guía de la cinta vacía.
