6.1.4.6 Montaje
El cambiador de pipetas está fijo al dispositivo para retraer el carro de componentes.
6
Fig. 6.1 - 29 Posición de montaje
(1) Agujero de marca
(2) Lado del operador
(3) La flecha indica en dirección del transporte de TCI
6
→ Oriente el cambiador de pipetas de forma que el agujero de marca (pos. 1) visto por el lado
del operador se encuentre a la izquierda.
ADVERTENCIA 6
Instale para cada cabezal de colocación solamente el cambiador de pipetas correspondiente.
¡En configuraciones mixtas existe el peligro de colisión del cabezal!
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.1 Cambiador de pipetas A partir de la versión de software SR.605.xx
Edición 07/2008 ES
404
6.1.4.7 Cambiador de pipetas para el TwinHead en la zona de colocación con 2
portales y CMC acoplado
Artículo N° 00119747-xx Cambiador de pipetas TwinHead delante del CMC, serie-X
Para una combinación TwinHead y CMC en zonas de colocación con dos portales no se puede
utilizar el cambiador de pipetas estándar para el TwinHead. Afectadas por ello están las siguien-
tes posiciones:
– X4: posiciones 2 y 4
– X3: posición 4
Para este caso existe el cambiador de pipetas opcional para el TwinHead en la zona de coloca-
ción con 2 portales y CMC acoplado.
INDICACIÓN 6
Observe en la utilización de esta opción de cambiador de pipetas que se pueden procesar tama-
ños de componentes de máximo 85 x 85 mm² ó 125 x 10 mm².
6
Fig. 6.1 - 30 Cambiador de pipetas para el TwinHead en la zona de colocación con 2 portales y CMC acoplado
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.1 Cambiador de pipetas
Edición 07/2008 ES
405
6.1.4.8 Cambiador de pipetas 2 para el TwinHead
Artículo N° 00119717-xx Cambiador de pipetas 2, TwinHead
Este cambiador de pipetas puede alojar hasta 10 cargadores de pipetas. Todos los demás datos
técnicos son idénticos a los del 1er cambiador de pipetas.
6.1.4.9 Recipiente de rechazo - CO para el SIPLACE TwinHead
Para el SIPLACE TwinHead puede instalarse un recipiente de rechazo de componentes. Este se
encuentra al lado del módulo óptico Finepitch (ver pos. 4 en las Fig. 6.1 - 27
, página 401 y 6.1 -
28, página 402).
6

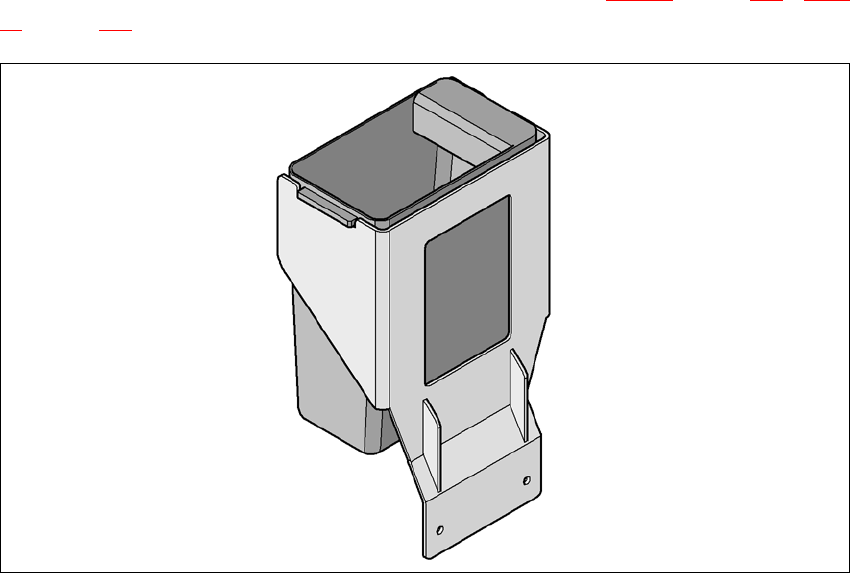

Fig. 6.1 - 31 Recipiente de rechazo - CO para el SIPLACE TwinHead
6.1.4.10 Pinzas y pipetas especiales
Las máquinas automáticas SIPLACE procesan además de la gama SMT estándar también com-
ponentes en técnica de montaje pasante (Through Hole Technology) y componentes OSC (Odd
Shaped Components). Al mismo tiempo SIPLACE desarrolla continuamente pipetas especia-
les y pinzas.
Se ofrecen pipetas especiales para todos los cabezales de colocación y así poder procesar las
trabajos de colocación con la máxima velocidad, precisión y flexibilidad. La utilización de cambia-
dores automáticos de pipetas reduce los tiempos de equipamiento que se presentan en un cam-
bio de producto.
