INDICACIÓN 3
Observe también las indicaciones de seguridad para condensadores en base de polvo de metal
(ver apartado 2.5.2, página 67.
3.10.7 Sensores de empalme para alimentadores de cinta-S
En los alimentador de cinta-S se pueden equipar sensores de empalme.
Sensor de empalme para alimentador Artículo N°
2 x 8 mm S 00141205-xx
3 x 8 mm S 00141206-xx
12/16 mm S 00141207-xx
24/32 mm S 00141208-xx
44 mm S 00141209-xx
56 mm S 00141211-xx
72 mm S 00141212-xx
88 mm S 00141213-xx
Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.10 Alimentadores-S para el carro de componentes SIPLACE HF
Edición 07/2008 ES
193
3.10.8 Datos técnicos de los alimentadores-S
Las siguientes páginas contienen las figuras de todos los alimentadores-S, los datos técnicos y
sus posibles posiciones en las máquinas automáticas.
3.10.8.1 Alimentador de cinta 8 mm S II
3

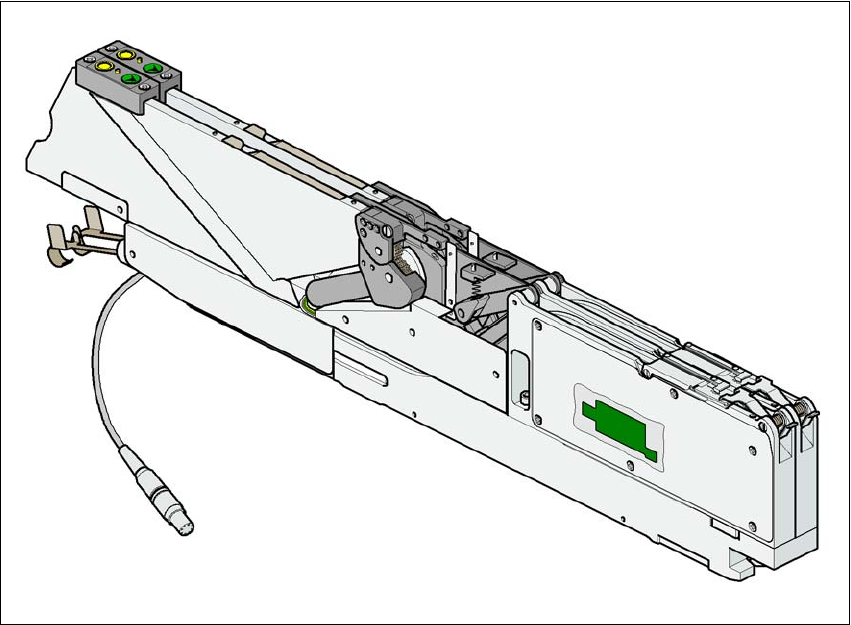

Fig. 3.10 - 1 Alimentador de cinta 8 mm S II
N° de artículo 00141096-xx 3
Ancho 30,6 mm 3
Pistas por alimentador 2 3
Posiciones de alimentador ocupadas 1 3
Número máximo de alimentadores 4 x 15 3
Reserva de componentes para carretes 7" Aprox. 4.000 unid. 3
Ancho de paso de transporte (ajustable) 2 mm / 4 mm 3
Material de la cinta Cinta de papel o cinta Blister 3
Altura máx. de componentes 2,5 mm 3
3 Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
3.10 Alimentadores-S para el carro de componentes SIPLACE HF A partir de la versión de software SR.605.xx
Edición 07/2008 ES
194
3.10.8.2 Alimentador de cinta 3 x 8 mm S
Fig. 3.10 - 2 Alimentador de cinta 3 x 8 mm S
N° de artículo 00141098-xx 3
Ancho 30,6 mm 3
Pistas por alimentador 3 3
Posiciones de alimentador ocupadas 1 3
Número máximo de alimentadores 4 x 15 3
Reserva de componentes para carretes 7" Aprox. 4.000 - 10.000 unid. 3
Ancho de paso de transporte 2 mm / 4 mm / 8 mm 3
Material de la cinta Cinta de papel o cinta Blister 3
Altura máx. de componentes 2,5 mm 3
