Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación A partir de la versión de software SR.605.xx 6.1 Cambiador de pipetas Edición 07/2008 ES 393 6.1.3.5 Posición del cambiador de pipe t as p ara el cabez…
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.1 Cambiador de pipetas A partir de la versión de software SR.605.xx
Edición 07/2008 ES
392

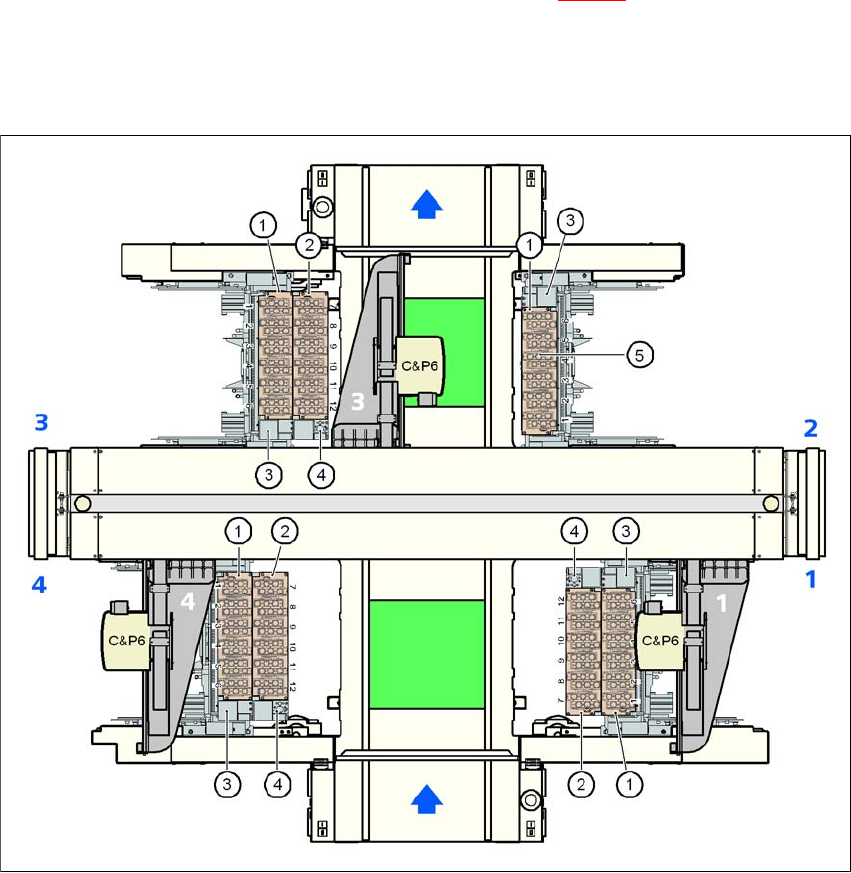

6.1.3.4 Posición del cambiador de pipetas para el cabezal Collect&Place de 6
segmentos en la máquina automática X3
En las posiciones 1, 3 y 4 pueden en cada caso instalarse hasta 2 cambiadores de pipetas para
el cabezal Collect&Place de 6 segmentos (pos. 1 y 2 en la Fig. 6.1 - 19
). En la posición 2 puede
instalarse un cambiador de pipetas. Esto genera una capacidad total de 7 cambiadores de pipetas
con 42 cargadores y un total de 252 posiciones de pipetas.
6
Fig. 6.1 - 19 Posición del cambiador de pipetas para el cabezal Collect&Place de 6 segmentos en la máquina auto-
mática X3
(1) Cambiador de pipetas, "Fila 1"
(2) Cambiador de pipetas, "Fila 2"
(3) Recipiente de rechazo para componentes
(4) Dispositivo para retraer y recipiente de rechazo para pipetas
(5) Cargador de pipetas
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.1 Cambiador de pipetas
Edición 07/2008 ES
393

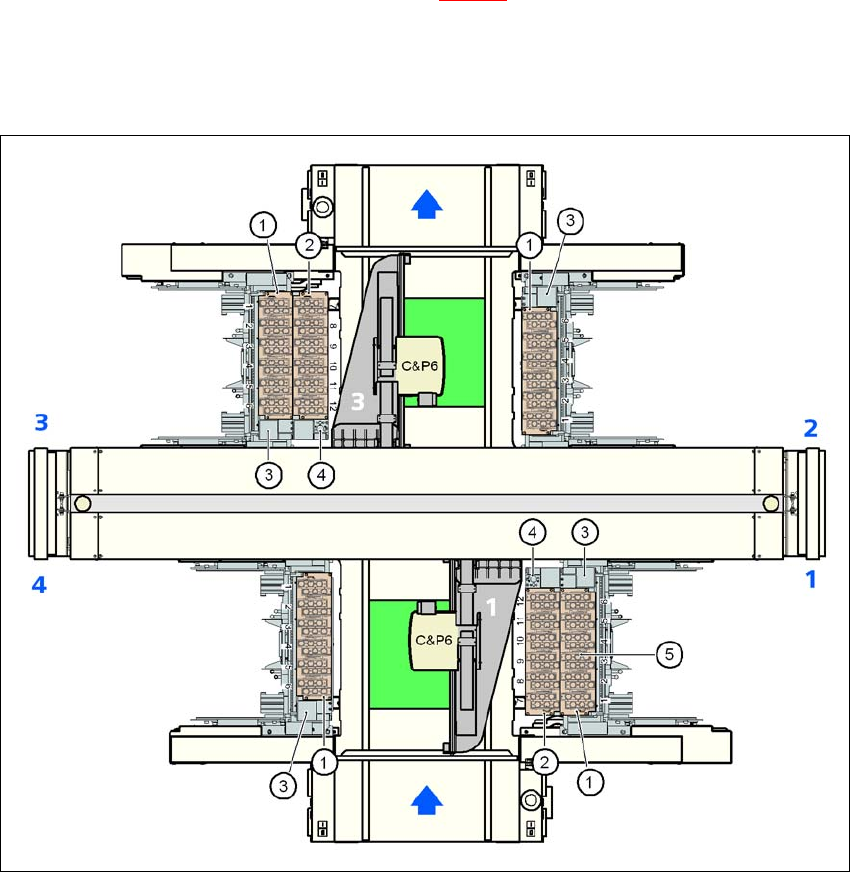

6.1.3.5 Posición del cambiador de pipetas para el cabezal Collect&Place de 6
segmentos en la máquina automática X2
En las posiciones 1 y 3 pueden instalarse hasta 2 cambiadores de pipetas para el cabezal Co-
llect&Place de 6 segmentos (pos. 1 y 2 en la Fig. 6.1 - 20
). En las posiciones 2 y 4 puede insta-
larse un cambiador de pipetas. Esto genera una capacidad total de 6 cambiadores de pipetas con
36 cargadores y un total de 216 posiciones de pipetas.
6
Fig. 6.1 - 20 Posición del cambiador de pipetas para el cabezal Collect&Place de 6 segmentos en la máquina auto-
mática X2
(1) Cambiador de pipetas, "Fila 1"
(2) Cambiador de pipetas, "Fila 2"
(3) Recipiente de rechazo para componentes
(4) Dispositivo para retraer y recipiente de rechazo para pipetas
(5) Cargador de pipetas
6
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.1 Cambiador de pipetas A partir de la versión de software SR.605.xx
Edición 07/2008 ES
394
6.1.3.6 Montaje
Los cambiadores de pipetas "Fila 1" (ver Fig. 6.1 - 18, 6.1 - 19 y 6.1 - 20 a partir de la página 391)
están fijos al dispositivo para retraer el carro de componentes. Para el cambiador de pipetas "Fila
2" existe un juego de montaje adicional. Este consta de un dispositivo para retraer y un recipiente
de rechazo para pipetas (ver apartado 6.1.3.10
, página 398).
6
Fig. 6.1 - 21 Posición de montaje
(1) La chapa de cubierta indica en dirección del transporte de TCI
→ Oriente el cambiador de pipetas de forma que la chapa de cubierta (pos. 1) indique en direc-
ción del transporte de TCI.
ADVERTENCIA 6
– Instale para cada cabezal de colocación solamente el cambiador de pipetas correspondiente.
¡En configuraciones mixtas existe el peligro de colisión del cabezal!
