Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación A partir de la versión de software SR.605.xx 6.17 Paquete 0201 Edición 07/2008 ES 453 6.17 Paquete 0201 Artículo N° 001 19720-xx Paquete 0201 p ara C&a…
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.16 Cámara óptica - CO de alta resolución para el cabezal C&P de 12 segmentos, tipo 29 A partir de la versión de software SR.605.xx
Edición 07/2008 ES
452
6.16 Cámara óptica - CO de alta resolución para el cabe-
zal C&P de 12 segmentos, tipo 29
Artículo N° 00119779 Cámara óptica de alta resolución, C&P12, digital
6.16.1 Estructura
6

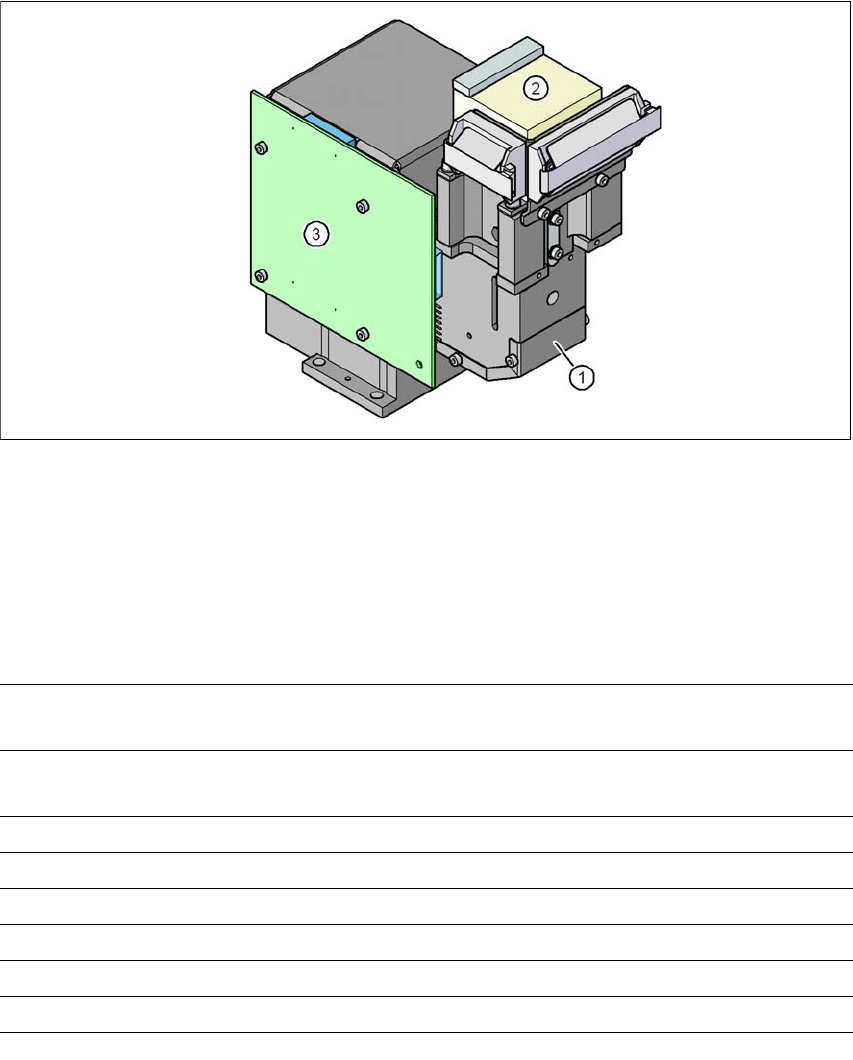

Fig. 6.16 - 1 Cámara de componentes C&P, tipo 29, 27 x 27, digital
(1) Sistema óptico de la cámara de componentes e iluminación
(2) Amplificador de la cámara
(3) Mando de iluminación
6.16.2 Datos técnicos
6
Dimensiones del compo-
nente
0,3 x 0,3 mm² hasta 18,7 x 18,7 mm²
Gama de componentes 0201
a
hasta 18,7 x 18,7mm², Flip-Chip, Bare Die, PLCC44, BGA,
µBGA, TSOP, QFP, SO hasta SO32, DRAM
Trama de patillas mín. 0,3 mm
Ancho de patillas mín. 0,15 mm
Trama bolita mín. 0,25 mm
Diámetro bolita mín. 0,14 mm
Campo visual 32 x 32 mm²
Tipo de iluminación Luz incidente (5 niveles de libre programación)
a) Con paquete 0201
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.17 Paquete 0201
Edición 07/2008 ES
453
6.17 Paquete 0201
Artículo N° 00119720-xx Paquete 0201 para C&P12, serie- X/D
Para procesar componentes 0201 con el cabezal Collect&Place de 12 segmentos ofrecemos el
paquete 0201.
Éste contiene:
– Cámara - CO C&P (tipo 29), 27 x 27, digital, artículo N° 00119779
– Sensor de componentes para el cabezal C&P de 12 segmentos, artículo N° 00118021
– 12 pipetas, tipo 706/906 Vectra Keramik, artículo N° 00345031
6.18 Módulo láser coplanario
Artículo N° 00119719-xx Módulo coplanario SIPLACE serie-X/-D
6.18.1 Indicaciones de seguridad referentes al sensor del módulo coplanario
El sensor funciona con un láser semiconductorizado de longitud de onda 670 nm (visible/rojo).
La máxima energía óptica de salida es ≤ 1 mW.
El sensor se clasifica en la clase láser 2.
– Observe durante el servicio del sensor las prescripciones correspondientes conforme a VDE
0837 sobre "Seguridad de dispositivos láser" y las prescripciones de prevención de acciden-
tes "Radiación láser" vigentes en Alemania (BGV B2).
– ¡Observe además las prescripciones de prevención de accidentes de su país!
En la caja del sensor se deben colocar los siguientes avisos indicadores en la cara anterior y pos-
terior:
6
Fig. 6.18 - 1 Identificación de la clase láser 2 para el sensor
El funcionamiento del láser se visualiza por medio de un LED (ver apartado 6.18.6, página 457).
RADIACIÓN LÁSER
¡NO MIRAR HACIA EL HAZ!
CLASE LÁSER 2
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.18 Módulo láser coplanario A partir de la versión de software SR.605.xx
Edición 07/2008 ES
454
A pesar de la baja potencia láser se debe incondicionalmente evitar mirar directamente hacia el
haz. Debido a un rayo visible existe una protección de los ojos por el reflejo natural de cierre de
los párpados.
ADVERTENCIA 6
La caja del sensor óptico la puede abrir solamente personal autorizado.
Para la reparación y servicio en todos los casos los sensores se deben enviar a SIPLACE.
6.18.2 Descripción
Con el módulo láser coplanario se miden las deformaciones verticales de las patillas de conexión
de los componentes. La medición de la altura de patillas se ejecuta sin contacto según el principio
de triangulación láser
6

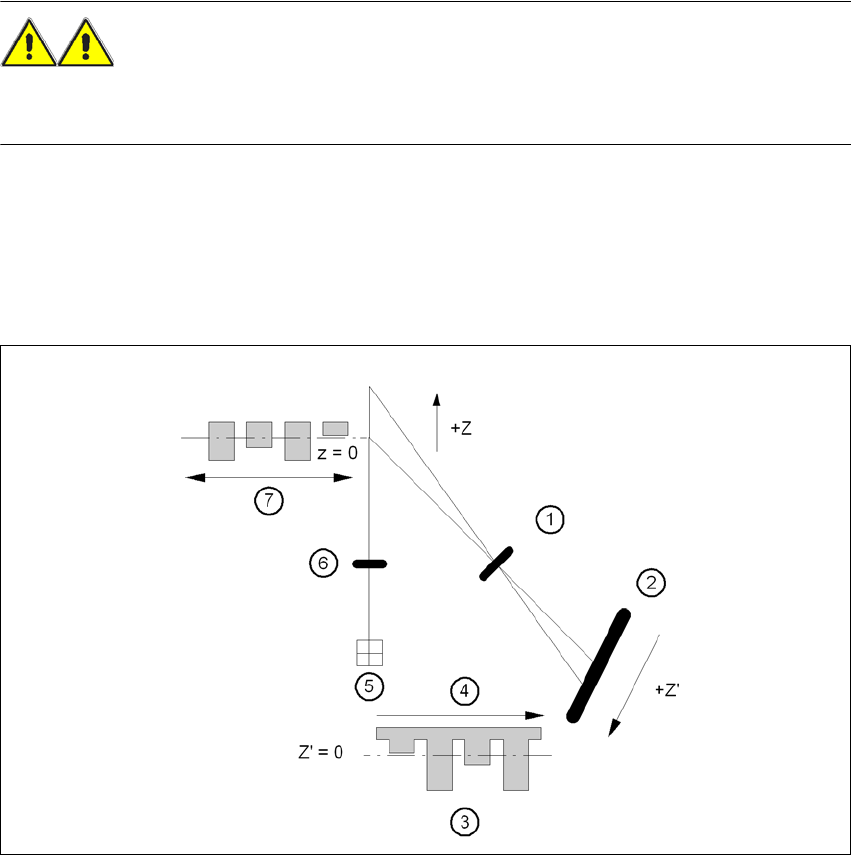

Fig. 6.18 - 2 Principio de medición - triangulación láser
(1) Sistema óptico de recepción
(2) Detector
(3) Señal de medición
(4) Tiempo t
(5) Láser
(6) Sistema óptico emisor
(7) Dirección de desplazamiento
