3 Datos técnicos de la máquina automática I nstrucciones de servicio SIPLACE Serie-X 3.5 Cabezal de colocación A partir de la versión de software SR.605.xx Edición 07/2008 ES 132 3 Fig. 3.5 - 6 Cabezal Collect&Place …

Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.5 Cabezal de colocación
Edición 07/2008 ES
131
3.5.3 Cabezal Collect&Place de 6 segmentos para colocación-IC High-Speed
3

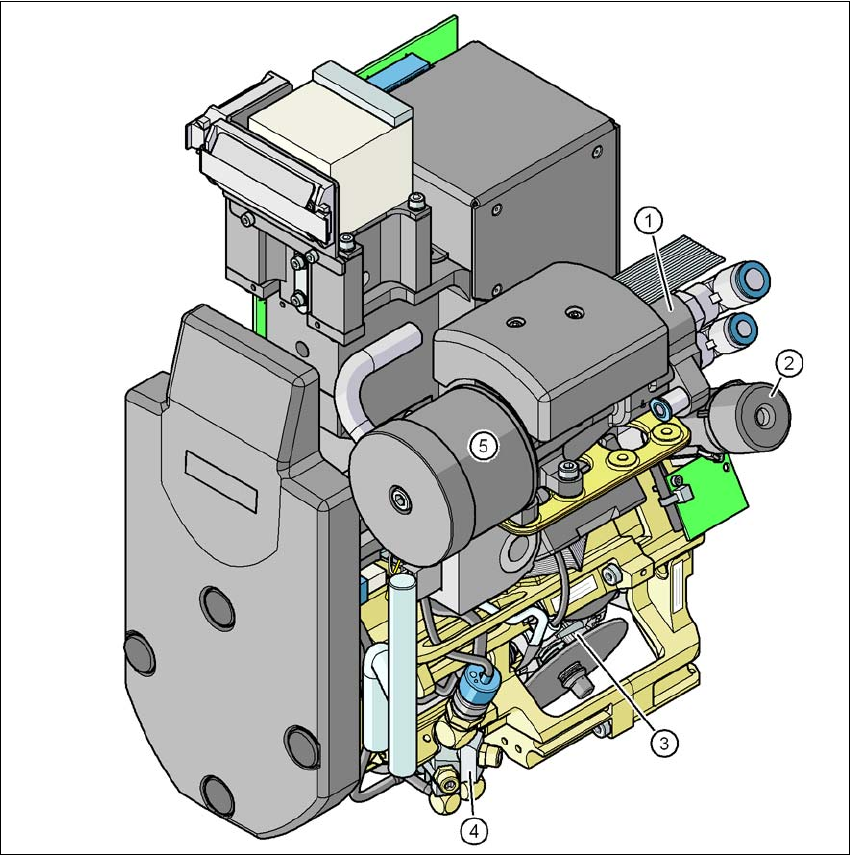

Fig. 3.5 - 5 Cabezal Collect&Place de 6 segmentos - grupos funcionales, parte 1
(1) Generador de vacío
(2) Estación de giro - eje-DP
(3) Estrella con 6 pinolas, eje-estrella
(4) Válvula de aire de soplado
(5) Insonorizador

3 Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
3.5 Cabezal de colocación A partir de la versión de software SR.605.xx
Edición 07/2008 ES
132
3
Fig. 3.5 - 6 Cabezal Collect&Place de 6 segmentos - grupos funcionales, parte 2
3
(1) Placa distribuidora intermedia debajo de la cubierta
(2) Accionamiento de estrella, motor - DR
(3) Motor del eje-Z
(4) Accionamiento del regulador de válvulas
(5) Cámara de componentes C&P, tipo 29, 27 x 27, digital

Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.5 Cabezal de colocación
Edición 07/2008 ES
133
3.5.3.1 Descripción
El cabezal Collect&Place de 6 segmentos funciona también según el principio Collect&Place. Con
la cámara - CO digital el cabezal Collect&Place de 6 segmentos coloca componentes con una
longitud de canto de hasta 27 mm no solamente de forma precisa sino también muy rápida. Por
esta razón se recomienda su utilización cuando os productos a fabricar poseen una gran parte de
IC. Precisamente en las aplicaciones principales de PLCC 44 hasta QFP 208 genera un conside-
rable aumento de rendimiento.
3.5.3.2 Datos técnicos
3
Cabezal Collect&Place de 6 segmentos con cámara óptica -
CO de alta resolución, tipo 29, 27 x 27, digital
(ver apartado 3.8.5
, página 161)
Gama de componentes
a
0201 hasta 27 x 27 mm²
Especificación - CO
Altura máxima
Trama de patillas mín.
Ancho de patillas mín.
Trama bolita mín.
Diámetro bolita mín.
Dimensiones mín.
Dimensiones máx.
Peso máx.
8,5 mm
0,3 mm
0,15 mm
0,25 mm para componentes < 18 x 18 mm²
0,35 mm para componentes ≥18 x 18 mm²
0,14 mm para componentes < 18 x 18 mm²
0,2 mm para componentes ≥18 x 18 mm²
0,6 x 0,3 mm²
27 x 27 mm²
5 g
