6.1.1.5 Posición del cambiador de pipetas para el cabezal C&P20A en la máquina
automática X2
En las posiciones 1 y 3 pueden instalarse hasta 2 cambiadores de pipetas para el cabezal Co-
llect&Place de 20 segmentos (pos. 1 y 2 en la Fig. 6.1 - 4
). En las posiciones 2 y 4 puede insta-
larse un cambiador de pipetas. Esto genera una capacidad total de 6 cambiadores de pipetas con
36 cargadores y un total de 432 posiciones de pipetas.
6
Fig. 6.1 - 4 Posición del cambiador de pipetas para el cabezal Collect&Place de 20 segmentos en la máquina auto-
mática X2
6
(1) Cambiador de pipetas, "Fila 1"
(2) Cambiador de pipetas, "Fila 2"
(3) Recipiente de rechazo para componentes
(4) Dispositivo para retraer y recipiente de rechazo para pipetas
(5) Cargador de pipetas
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.1 Cambiador de pipetas A partir de la versión de software SR.605.xx
Edición 07/2008 ES
376
6.1.1.6 Montaje
Los cambiadores de pipetas "Fila 1" (ver Fig. 6.1 - 2, 6.1 - 3 y 6.1 - 4 a partir de la página 373)
están fijos al dispositivo para retraer el carro de componentes. Para el cambiador de pipetas "Fila
2" existe un juego de montaje adicional. Este consta de un dispositivo para retraer y un recipiente
de rechazo para pipetas (ver apartado 6.1.1.10
, página 380).
6

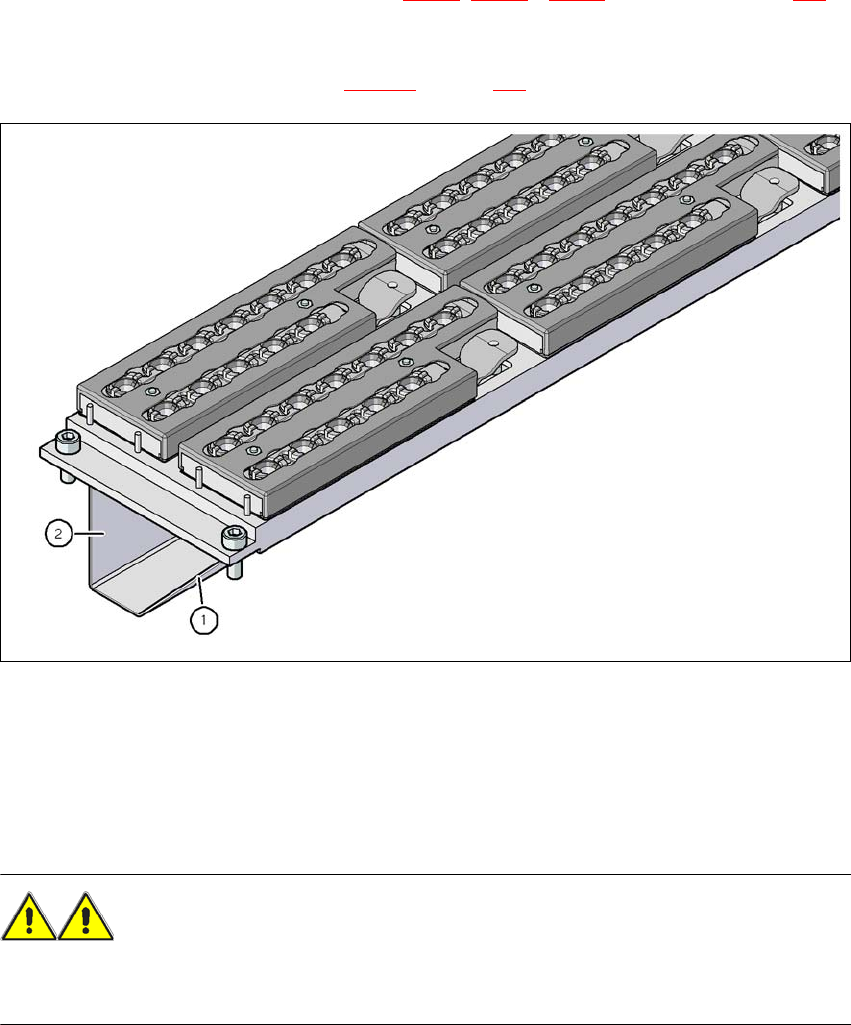

Fig. 6.1 - 5 Posición de montaje
(1) El lado inclinado muestra en dirección del dispositivo para retraer el carro de componentes
(2) El lado vertical indica en dirección del transporte de las tarjetas de circuitos impresos
→ Alinee el cambiador de pipetas de forma que el lado inclinado muestra hacia el dispositivo para
retraer el carro de componentes.
ADVERTENCIA 6
– Instale para cada cabezal de colocación solamente el cambiador de pipetas correspondiente.
¡En configuraciones mixtas existe el peligro de colisión del cabezal!
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.1 Cambiador de pipetas
Edición 07/2008 ES
377
6.1.1.7 Indicaciones para el manejo
→ Si llena un cargador por primera vez con un determinado tipo de pipetas, márquelo con una
etiqueta adhesiva.
INDICACIÓN 6
Llene los cargadores fuera de la máquina y cambie solamente cargadores completos. 6
→ Abra la placa de retención e inserte pipetas en las posiciones respectivas.
→ Cierre la placa de retención para que las pipetas no puedan caer de los cargadores.
CUIDADO 6
Los cargadores solamente se pueden llenar cuando todas las pipetas que se encuentran en
el cabezal Collect&Place se vuelven a colocar en sus cargadores. 6
INDICACIÓN 6
Evite que componentes caigan a los cargadores. Esto puede ocasionar el bloqueo de la
placa de retención. Por esta razón limpie con regularidad los cargadores y las posiciones li-
bres.
→ La programación del cambiador de pipetas se describe en las instrucciones de servicio SI-
PLACE Pro.
6.1.1.8 Cambiar el cargador
→ Presione la palanca (pos. 1 en la Fig. 6.1 - 6, página 375), para soltar el cargador de la bola
del botón de presión (pos. 5 en la Fig. 6.1 - 6
, página 375). Eleve el cargador del soporte.
