2.5.5 Indicaciones de seguridad para las cámaras de componentes del TwinHead
durante un cambio del cabezal de colocación
ADVERTENCIA 2
Durante un cambio de cabezal TwinHead a cabezal Collect&Place deben desmontarse las
cámaras de componentes (estacionaria P&P, tipo 33, 55 x 45, y tipo 25, 16 x 16) del TwinHead,
de lo contrario colisiona el cabezal Collect&Place con las cajas de las cámaras.
2
Fig. 2.5 - 4 Indicaciones de seguridad para los módulos ópticos del TwinHead durante un cambio del cabezal de
colocación
(1) Posición de montaje, cámara - CO (estacionaria, P&P (tipo 33) 55 x 45) en el ejemplo de X3
(2) Posición de montaje, cámara - CO (estacionaria, P&P (tipo 25) 16 x 16) en el ejemplo de X3
Las posiciones de montaje para todas las máquinas automáticas SIPLACE serie-X las en-
cuentra en el apartado 3.8.2
, a partir de la página 156. 2
Instrucciones de servicio SIPLACE Serie-X 2 Seguridad de servicio
A partir de la versión de software SR.605.xx 2.5 Indicaciones de seguridad referentes al servicio de la máquina automática
Edición 07/2008 ES
71
2.5.6 Indicaciones de seguridad referentes al acople y desacople del carro de
componentes
ADVERTENCIA
Por razones de seguridad contra accidentes (peligro de contusiones) el carro de componentes
siempre debe acoplarlo o desacoplarlo una sola persona.
2

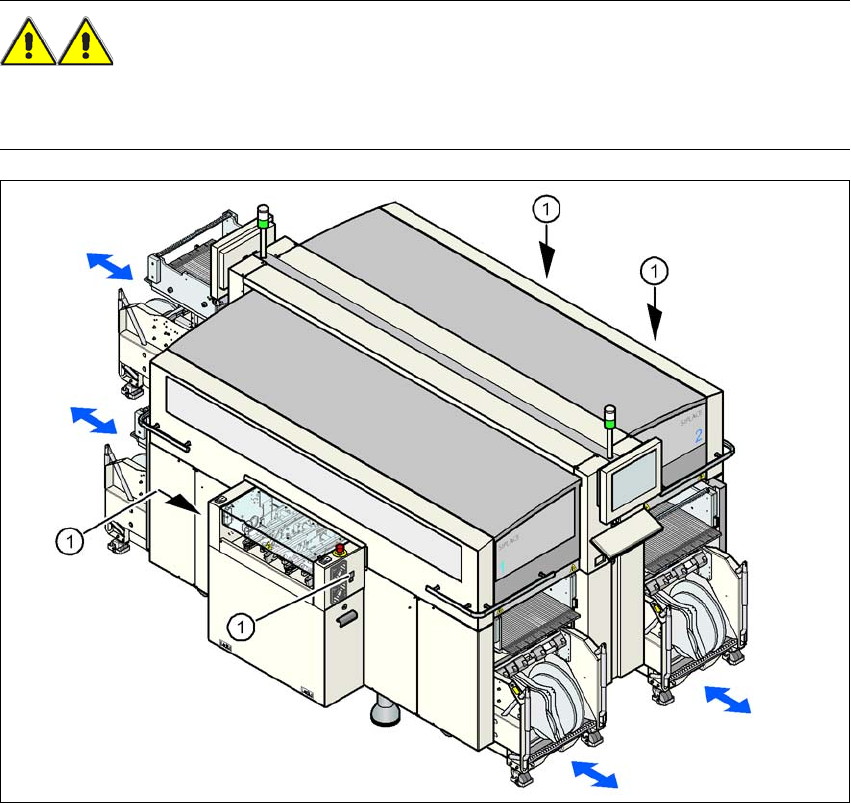

Fig. 2.5 - 5 Pulsadores en el lado de entrada y el lado de salida para acoplar y desacoplar el carro de componentes
2
(1) Pulsadores en el lado de entrada y el lado de salida para acoplar y desacoplar el carro de
componentes
2
El concepto de seguridad para el cambio del carro de componentes prevé que el operador ac-
ciona un pulsador (pos. 1) en el lado de entrada o el lado de salida de la máquina automática,
para acoplar o desacoplar el carro de componentes. Así se asegura que el operador siempre se
encuentre a un lado de la máquina automática durante la operación de acople o desacople. Ade-
más, el acople del carro de componentes solamente es posible con las cubiertas de protección
cerradas.
2 Seguridad de servicio Instrucciones de servicio SIPLACE Serie-X
2.5 Indicaciones de seguridad referentes al servicio de la máquina automática A partir de la versión de software SR.605.xx
Edición 07/2008 ES
72
El acople y desacople del carro de componentes se describe en el apartado 5.11, página 360.
Observe incondicionalmente las indicaciones dadas en este apartado.
2.5.7 Indicación para seguridad ESD de las máquinas automáticas
Utilice solamente pipetas identificadas como conductivas. Solamente así Ud. cumple las premi-
sas para la seguridad ESD de las máquinas automáticas.
2.5.8 Indicaciones de seguridad para vaciar el recipiente de desechos de cinta
Para vaciar el recipiente de desechos de cinta se debe extraer del carro de componentes. En ello
existe el peligro de aprisionarse los dedos. Para evitarlo, observe las indicaciones de seguridad
en el apartado 5.4.2
, página 333.
2.5.9 Indicaciones de seguridad para la correcta colocación del recipiente de
rechazo
Observe las siguientes indicaciones para evitar un peligro de colisión entre el cabezal de coloca-
ción y el recipiente de rechazo de pipetas ó el recipiente de rechazo de componentes:
→ Observe que el recipiente de rechazo se encuentre correctamente en su soporte.
→ Controle si el recipiente de rechazo no sobresale del soporte.
INDICACIÓN 2
Para cada recipiente de rechazo puede reequiparse un sensor (ver apartado 6.5
, página 433)
que indica la posición correcta del recipiente de rechazo.
