4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
4.6 Adaptar el canal guía de cinta vacía A partir de la versión de software SR.605.xx
Edición 07/2008 ES
318
4.6.1.1 Indicaciones de seguridad
ADVERTENCIA 4
→ Para el desmontaje de la chapa separadora desconecte la máquina con el interruptor principal.
→ Desconecte la máquina automática de la red y de la alimentación de aire comprimido.
→ Bloquee la máquina automática contra una reconexión como se describe en el apartado 2.10
,
página 98
.
→ Espere hasta que la presión de servicio de la cortadora baje hasta 0 MPa.
→ No manipule en el interior del canal guía de cinta vacía.
4.6.1.2 Retirar la chapa separadora
→ Suelte los dos tornillos hexagonales (pos. 2 en la Fig. 4.6 - 1, página 317).
→ Extraiga la chapa separadora (pos. 1 en la Fig. 4.6 - 1
, página 317).
4.6.2 Adaptar el canal guía de cinta vacía SIPLACE HF a la altura del componente
Si se utilizan alimentadores que procesan cintas con una altura de bolsa > 17 mm, como por
ejemplo el alimentador 44 mm S DP, se debe retirar la chapa separadora (pos. 1 en la Fig. 4.6 -
2, página 319).
4.6.2.1 Indicaciones de seguridad
ADVERTENCIA 4
→ Para el desmontaje de la chapa separadora desconecte la máquina con el interruptor princi-
pal.
→ Desconecte la máquina automática de la red y de la alimentación de aire comprimido.
→ Bloquee la máquina automática contra una reconexión como se describe en el apartado 2.10
,
página 98
.
→ Espere hasta que la presión de servicio de la cortadora baje hasta 0 MPa.
→ Utilice guantes de protección fuertes.
→ No manipule en el interior del canal guía de cinta vacía.
Instrucciones de servicio SIPLACE Serie-X 4 Instalación y puesta en servicio
A partir de la versión de software SR.605.xx 4.6 Adaptar el canal guía de cinta vacía
Edición 07/2008 ES
319
4

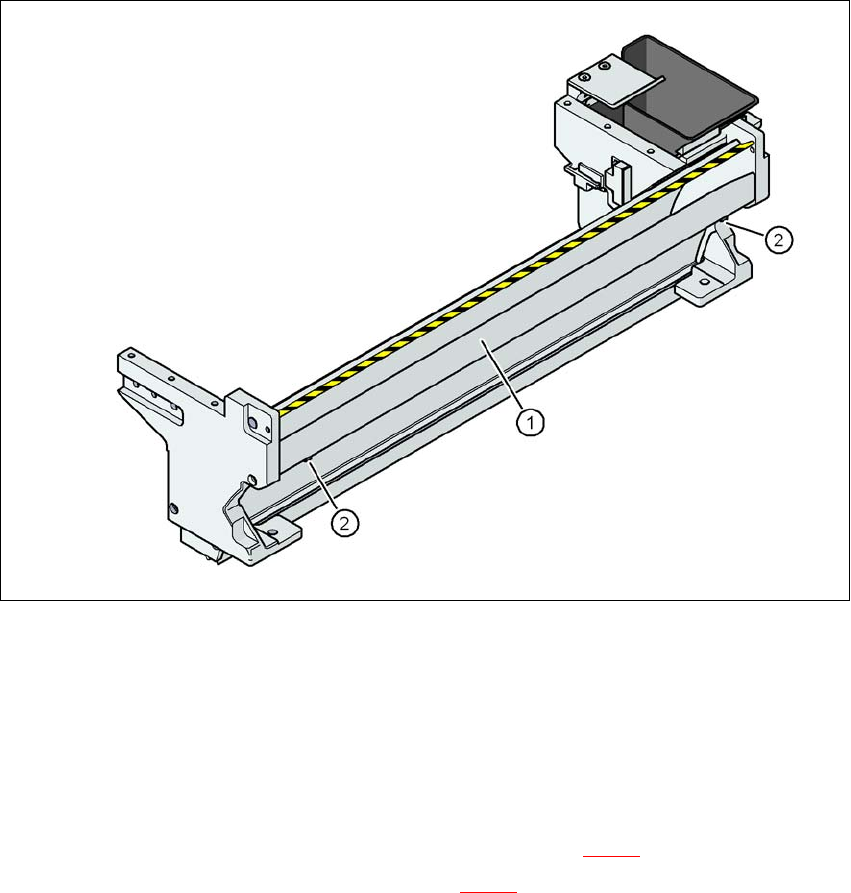

Fig. 4.6 - 2 Canal guía de cinta vacía con recipiente de rechazo para componentes
(1) chapa separadora desmontable para cintas > 17 mm
(2) Tornillo DIN 84 - M3x6, 2 unid.
4
4
4.6.2.2 Retirar la chapa separadora
→ Suelte los dos tornillos de cabeza ranurada (pos. 2 en la Fig. 4.6 - 2)
→ Extraiga la chapa separadora (pos. 1 en la Fig. 4.6 - 2
).
4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
4.7 Colocar en servicio la máquina automática A partir de la versión de software SR.605.xx
Edición 07/2008 ES
320
4.7 Colocar en servicio la máquina automática
4.7.1 Colocar en servicio la máquina automática donde el cliente
→ Controle el asiento correcto de todos los grupos constructivos.
→ Antes de retirar el seguro de transporte del eje X/Y limpie con un paño exento de pelusas los
carriles guía lineales. No utilice para ello ningún disolvente (ver apartado 4.3.19
, página 309).
→ Conecte la máquina y ejecute una carrera de referencia.
→ Copie el programa de colocación en el ordenador y pruébelo.
→ Controle el punto cero de la máquina después de un período de calentamiento de 3 - 4 h.
→ Equipe con los operadores del cliente los alimentadores, en base al programa de colocación
del mismo.
→ Instrúyalos en la manipulación de los alimentadores en base a la JobGuide.
→ Controle las opciones implementadas específicas al cliente (en especial el software) en
cuanto a su funcionamiento y dado caso solicite igualmente piezas de repuesto con el formu-
lario de pedido o vía Fax.
4.7.2 Instrucciones iniciales para el personal del cliente
→ Aclare todas las opciones implementadas específicas al cliente, especialmente el software /
compatibilidad de software..
→ Aclare a los programadores los editores de la computadora de línea / SIPLACE Pro.
→ Instruya a los operadores y al técnico de línea en el software de la estación.
→ Aclare la protección con palabra clave.
→ Instruya al personal del cliente conforme a las instrucciones de servicio y mantenimiento.
4.7.3 Marcha de prueba o inicio de la producción
→ Pruebe la línea con la tarjeta de circuitos de prueba o una tarjeta de circuitos impresos del
cliente.
→ Registre los datos del producto del cliente y los datos de rendimiento, prepare los datos y
documéntelos en el reporte de instalación.
→ Guarde los datos y entregue las copias de seguridad al cliente.
