Instrucciones de servicio SIPLACE Serie-X 2 Seguridad de servicio
A partir de la versión de software SR.605.xx 2.2 Avisos de advertencia
Edición 07/2008 ES
53
2.2.3.3 Aviso de advertencia W205 en el vertedor inclinado para desechos de cinta
(serie-HF)
2

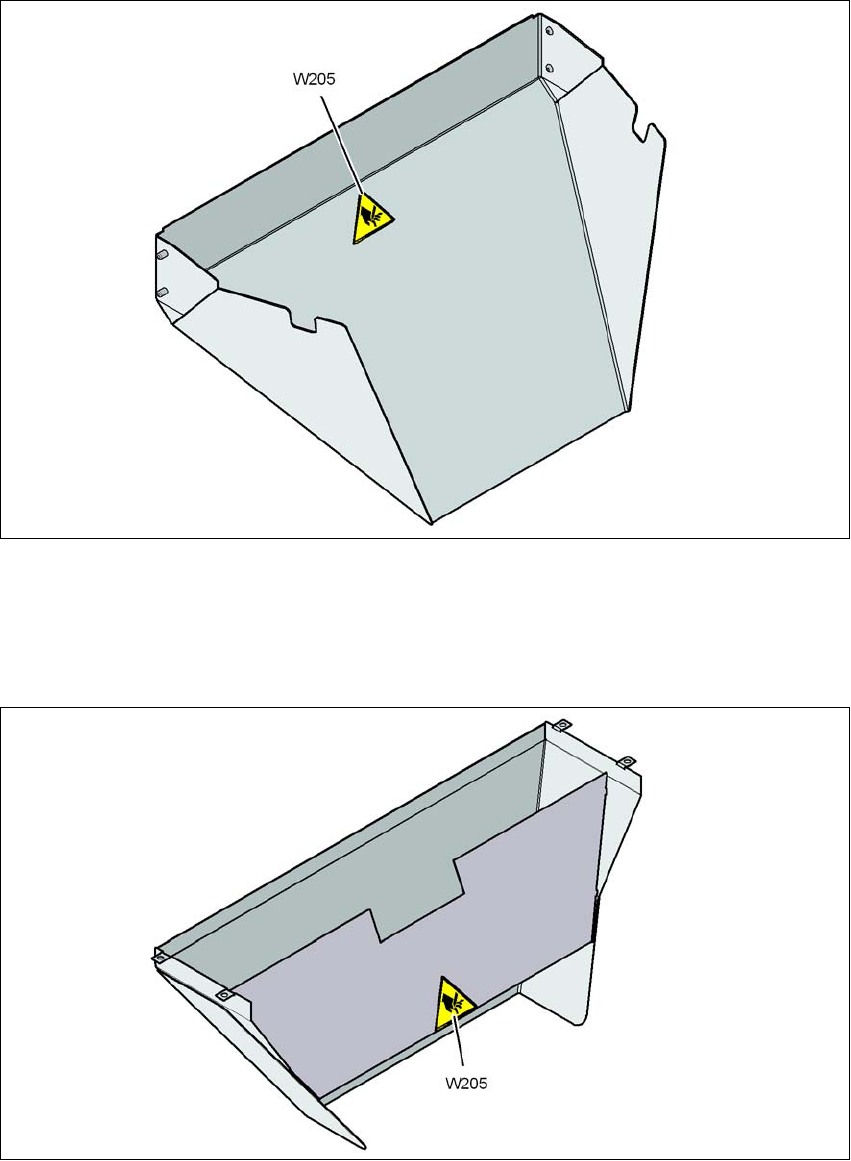

Fig. 2.2 - 6 Aviso de advertencia W205 en el vertedor inclinado para desechos de cinta (dispositivo para retraer el
carro de componentes, serie-HF)
2.2.3.4 Aviso de advertencia W205 en el vertedor inclinado para desechos de cinta
(serie-X)
2
Fig. 2.2 - 7 Aviso de advertencia W205 en el vertedor inclinado para desechos de cinta (dispositivo para retraer el
carro de componentes, serie-X)
2 Seguridad de servicio Instrucciones de servicio SIPLACE Serie-X
2.2 Avisos de advertencia A partir de la versión de software SR.605.xx
Edición 07/2008 ES
54
2.2.3.5 Franjas de advertencia en el canal guía de la cinta vacía del dispositivo para
retraer el carro de componentes (serie-HF)
2

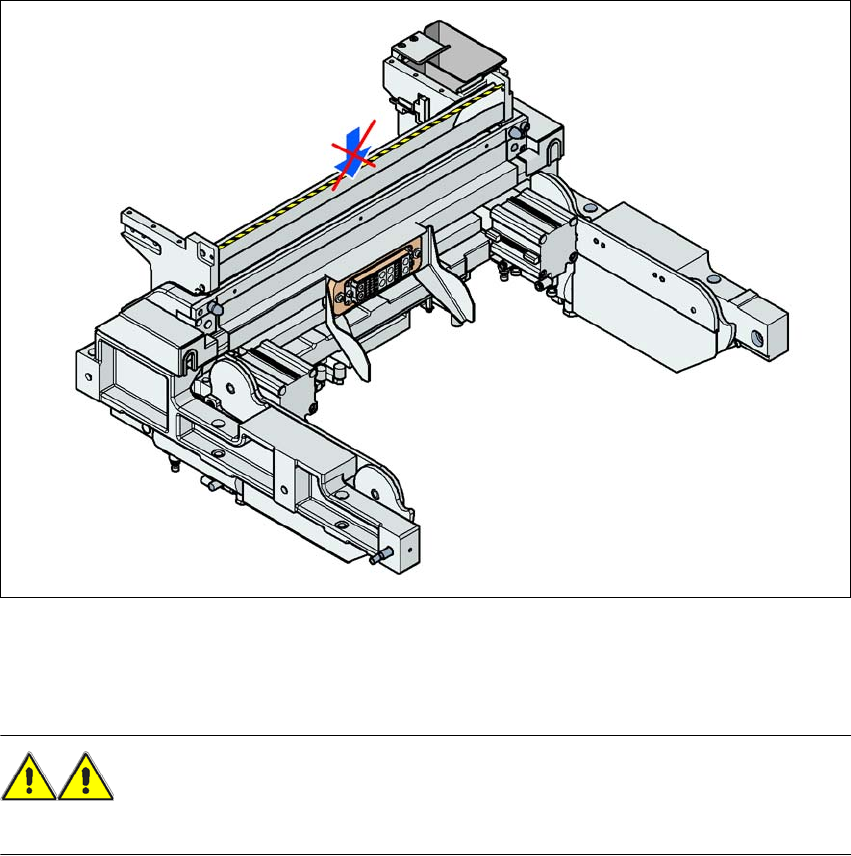

Fig. 2.2 - 8 Franjas de advertencia en el canal guía de la cinta vacía del dispositivo para retraer el carro de
componentes (serie-HF)
ADVERTENCIA 2
Nunca entre las manos en la abertura del canal guía de la cinta vacía.
Instrucciones de servicio SIPLACE Serie-X 2 Seguridad de servicio
A partir de la versión de software SR.605.xx 2.2 Avisos de advertencia
Edición 07/2008 ES
55
2.2.4 Avisos de advertencia en la alimentación de corriente
2
Pos. W206 en la Fig. 2.2 - 9, página 55 artículo N° 03009345-01 (número por cada máquina au-
tomática: 1) y pos. W1

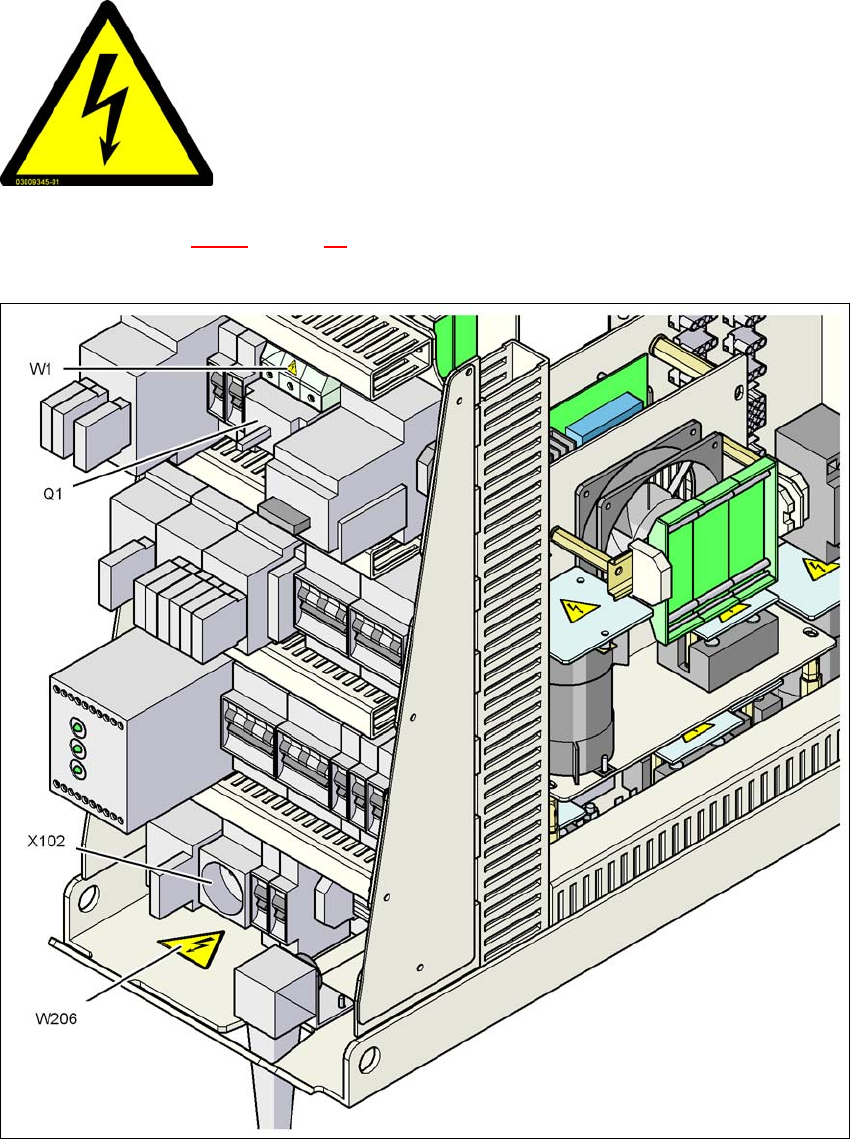

Fig. 2.2 - 9 Aviso de advertencia W206 en el enchufe de servicio X102 y W1 en el interruptor principal Q1
Pos. W206, artículo N° 03009345-01
Pos. W1, aviso de advertencia en el interruptor principal Q1
¡TENSIONES PELIGROSAS!
Las piezas marcadas se encuentran bajo tensión incluso cuando
el interruptor principal está desconectado.
Desconectar la máquina de la red antes de realizar trabajos de
servicio
Región NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
