Instrucciones de servicio SIPLACE Serie-X 2 Seguridad de servicio
A partir de la versión de software SR.605.xx 2.2 Avisos de advertencia
Edición 07/2008 ES
61
2.2.6 Aviso de advertencia en el enchufe CEKON
2
Pos. W 211 en la Fig. 2.2 - 15, página 61 (número por cada máquina automática: 1)
2
Fig. 2.2 - 15 Aviso de advertencia W211 en el enchufe CEKON
Pos. W211, artículo N° 03009351-01
2
¡TENSIÓN RESIDUAL!
Esperar 30 s después de desconectar el enchufe de la red de alimentación,
hasta que desaparezcan las tensiones residuales.
Región NAFTA: Hazardous Voltage
Residual power at plug prongs and wire ends will cause death or serious in-
jury. Avoid contact with power plug and/or wire ends for 30 seconds
2 Seguridad de servicio Instrucciones de servicio SIPLACE Serie-X
2.2 Avisos de advertencia A partir de la versión de software SR.605.xx
Edición 07/2008 ES
62
2.2.7 Aviso de advertencia en los pulsadores de PARADA DE EMERGENCIA
2
Pos. W209 en la Fig. 2.2 - 16, artículo N° 03009349-01 (número por cada máquina automática: 2)
2
2
Fig. 2.2 - 16 Aviso de advertencia W209 en los pulsadores de PARADA DE EMERGENCIA
Pos. W209, artículo N° 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Para Australia, Canadá, México y EE.UU. en
lugar del anillo amarillo en los pulsadores de
PARADA DE EMERGENCIA se pega el aviso
de advertencia W209 sobre el grupo adosado.
Instrucciones de servicio SIPLACE Serie-X 2 Seguridad de servicio
A partir de la versión de software SR.605.xx 2.2 Avisos de advertencia
Edición 07/2008 ES
63
2.2.8 Aviso indicador "Colisión del cabezal" en la cámara - IC del TwinHead
Aviso indicador "Colisión del cabezal" en la Fig. 2.2 - 17, artículo N° 03015392-02
(número por cada máquina automática: máximo 4)
2

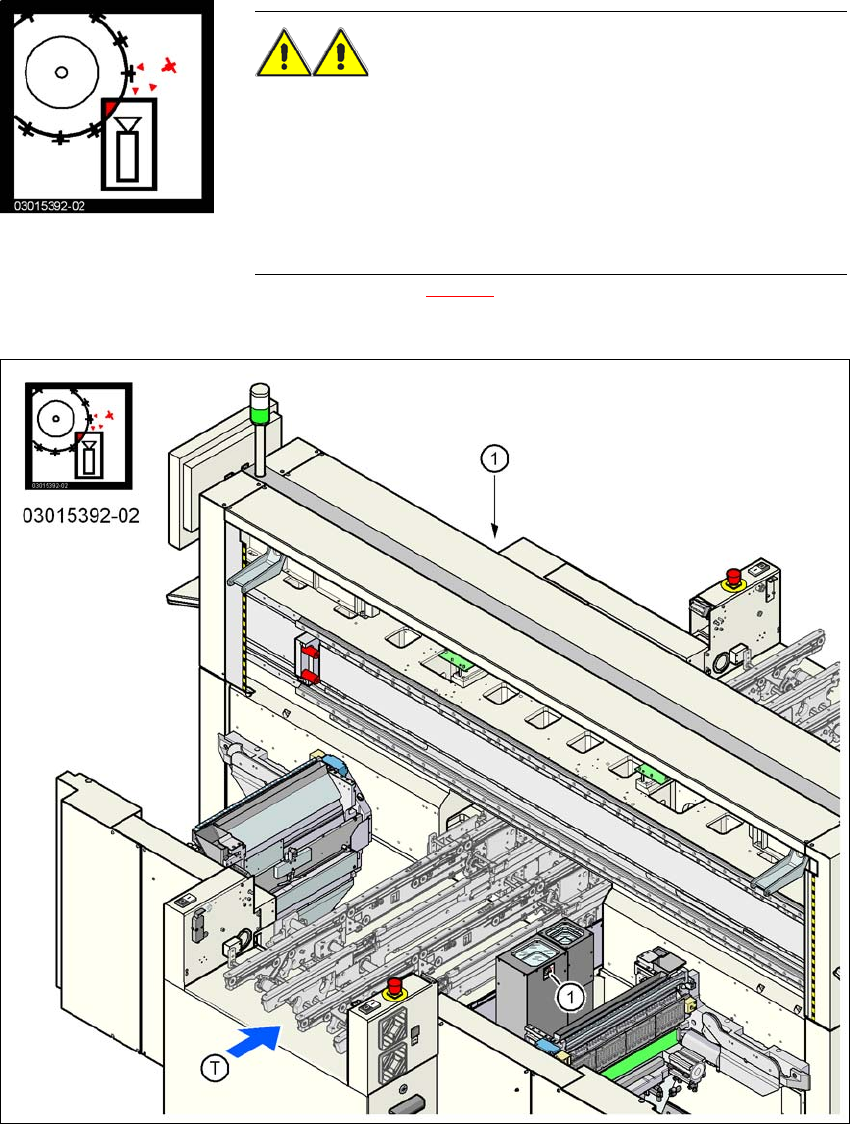

Fig. 2.2 - 17 Aviso indicador "Colisión del cabezal" en la cámara - IC del TwinHead
(1) Aviso indicador "Colisión del cabezal" en la cámara - IC del TwinHead
ADVERTENCIA PELIGRO DE COLISIÓN DEL CA-
BEZAL 2
Durante un cambio de cabezal TwinHead a cabezal Collect&Place
deben desmontarse las cámaras de componentes (estacionaria
P&P, tipo 33, 55 x 45, y tipo 25, 16 x 16) del TwinHead, de lo con-
trario colisiona el cabezal Collect&Place con las cajas de las cáma-
ras.
