6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X 6.9 Alineación - TCI A partir de la versión de software SR.605.xx Edición 07/2008 ES 444 Si se procesan tarjet as de circuitos impresos con gargant as …
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.9 Alineación - TCI
Edición 07/2008 ES
443
6.8.6.6 Posicionar a lo largo del ancho TCI -
haz de lectura longitudinal a la dirección de transporte, lector de código de
barras de TCI 1D abajo

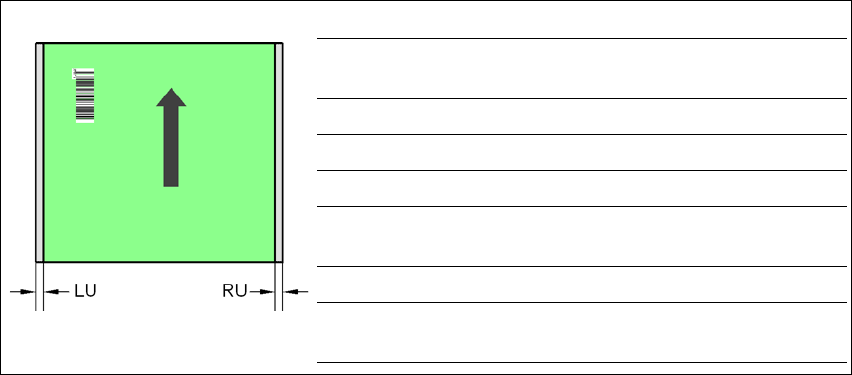

Fig. 6.8 - 9 Posicionar a lo largo del ancho TCI - haz de lectura longitudinal a la dirección de transporte, lector de
código de barras de TCI 1D abajo
TS Transporte sencillo
TD1 Transporte doble, pista 1
TD2 Transporte doble, pista 2
SM1 Transporte doble en modo transporte sencillo, pista 1
SM2 Transporte doble en modo transporte sencillo, pista 2
6
6.9 Alineación - TCI
Artículo N° 00119677-xx Alineación - TCI, transporte sencillo, SIPLACE HF/X/D3
Artículo N° 00119678-xx Alineación - TCI, transporte doble, SIPLACE HF/X/D3
6.9.1 Descripción
Las tarjetas de circuitos impresos que se deben procesar poseen a veces una relación de longi-
tud/ancho de 1:2 o incluso más desfavorable. Esto significa que el lado más corto de la TCI indica
en la dirección de transporte de TCI. Estas tarjetas de circuitos impresos pueden girar un poco
durante el transporte de forma que las marcas de centrado no se encuentran en la ventana de
búsqueda de la cámara - TCI. La opción "Alineación - TCI" se encarga que estas tarjetas de cir-
cuitos impresos se alineen de nuevo de forma exacta en la posición de parada.
Dimensiones de TCI /
transporte
LU [mm] RU [mm]
460 mm / TS 20 3
508 mm / TS 44 3
216 mm / TD1 3 3
250 mm / TD1
450 mm / SM1
33
216 mm / TD2 24 3
250 mm / TD2
450 mm / SM2
58 3
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.9 Alineación - TCI A partir de la versión de software SR.605.xx
Edición 07/2008 ES
444
Si se procesan tarjetas de circuitos impresos con gargantas en la dirección de transporte, en las
máquinas automática con tope mecánico (HS-50, S-25 HM, F5 HM) y en las máquinas automáti-
cas que supervisan esta posición con barrera de luz láser (serie-X, serie-HF, HS-60, S-27 HM)
pueden presentarse diferentes posiciones de procesamiento. Con la opción "Alineación - TCI" se
asegura que las tarjetas de circuitos impresos paren en la misma posición para todos los trans-
portes TCI. La opción"Alineación - TCI" existe para el transporte sencillo y el transporte doble.
6

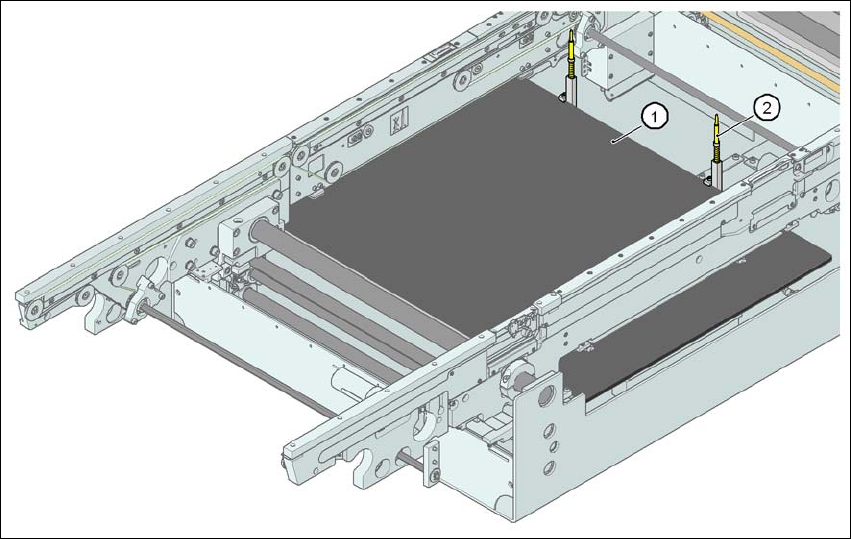

Fig. 6.9 - 1 Alineación - TCI
(1) Mesa elevadora
(2) Tope TCI
La tarjeta de circuitos impresos se transporta a la zona de colocación hasta que la barrera de luz
láser active la señal de parada para el transporte de TCI. La mesa elevadora se desplaza hacia
arriba con los topes TCI a una posición en la que la tarjeta de circuitos impresos no se sujeta aún
y puede ser desplazada por las cintas de transporte. Los dos topes TCI se encuentran a la altura
de la tarjeta de circuitos impresos, los soportes TCI (espigas magnéticas) ya hacen contacto con
la tarjeta de circuitos impresos. Las dos cintas de transporte desplazan la tarjeta de circuitos im-
presos contra los topes TCI y la alinean. La mesa elevadora se desplaza después a su posición
final superior, sujeta la tarjeta de circuitos impresos y la libera de los topes TCI para no estorbar
en el proceso de colocación. Después del proceso de colocación la mesa elevadora y el disposi-
tivo de alineación TCI descienden y la tarjeta de circuitos impresos se sigue transportando.
6
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.10 Interfaz Siemens
Edición 07/2008 ES
445
6.10 Interfaz Siemens
Artículo N° 00116808-xx SIPLACE Interfaz HF/X/D3
En las máquinas automáticas de colocar de la serie-X la interfaz de transporte se configura con-
forme al estándar SMEMA. Sin embargo existe la posibilidad utilizar esta interfaz conforme al es-
tándar Siemens. Esta es una gran ventaja cuando una máquina automática de la serie-X se debe
integrar a líneas SIPLACE de modelos anteriores. Por esta razón no es necesario un reequipa-
miento de las máquinas automáticas de modelos anteriores al estándar SMEMA.
Simplemente configure la interfaz de transporte de las máquinas automáticas de la serie-X en el
estándar Siemens y conecte las máquinas automáticas con el cable de interfaz correspondiente.
Informaciones más detalladas las puede tomar de "Instrucciones de reequipamiento, interfaz de
transporte - Siemens", artículo N° 00194343-01.
6.11 Paquete para el reconocimiento de empalmes
Artículo N° 00119642-xx reconocimiento de empalmes, controlador de la mesa HF/X/D3
Artículo N° 00116937-xx reconocimiento de empalmes, paquete de estación HF/X/D3
Artículo N° 00141xxx-xx sensores de empalme para alimentadores de cinta-S
(n° de artículo ver apartado 3.10.7
, página 192)
El reconocimiento de empalmes sirve para reconocer un cambio de carga en los componentes.
Las cintas de componentes están unidas en el empalme con una tira metálica.
La cinta de componentes pasa sobre el sensor de empalme instalado en el alimentador e indica
un cambio de cinta.
6.12 Tarjeta de circuitos impresos larga
Artículo N° 00119672-xx Tope, TCI larga, SIPLACE HF/X/D3
Artículo N° 00119629-xx Ancho de transporte 250/508 mm ("TCI ancha"), serie-X/D3
Los siguientes formatos de las tarjetas de circuitos impresos pueden procesarse en las máquinas
automáticas de la serie-X:
6
Transporte sencillo (ancho estándar) 50 x 50 mm² hasta 450 x 460 mm²
Transporte sencillo "TCI ancha" 50 x 50 mm² hasta 450 x 508 mm²
