Instrucciones de servicio SIPLACE Serie-X 5 Tareas para los operadores A partir de la versión de software SR.605.xx 5. 11 Acoplar o desacoplar el ca rro de componentes Edición 07/2008 ES 361 El concepto de seguridad p ar…
5 Tareas para los operadores Instrucciones de servicio SIPLACE Serie-X
5.11 Acoplar o desacoplar el carro de componentes A partir de la versión de software SR.605.xx
Edición 07/2008 ES
360
5.11 Acoplar o desacoplar el carro de componentes
5.11.1 Indicaciones de seguridad referentes al acople y desacople del carro de
componentes
ADVERTENCIA 5
Por razones de seguridad contra accidentes (peligro de contusiones) el carro de componentes
siempre debe acoplarlo o desacoplarlo una sola persona.
5

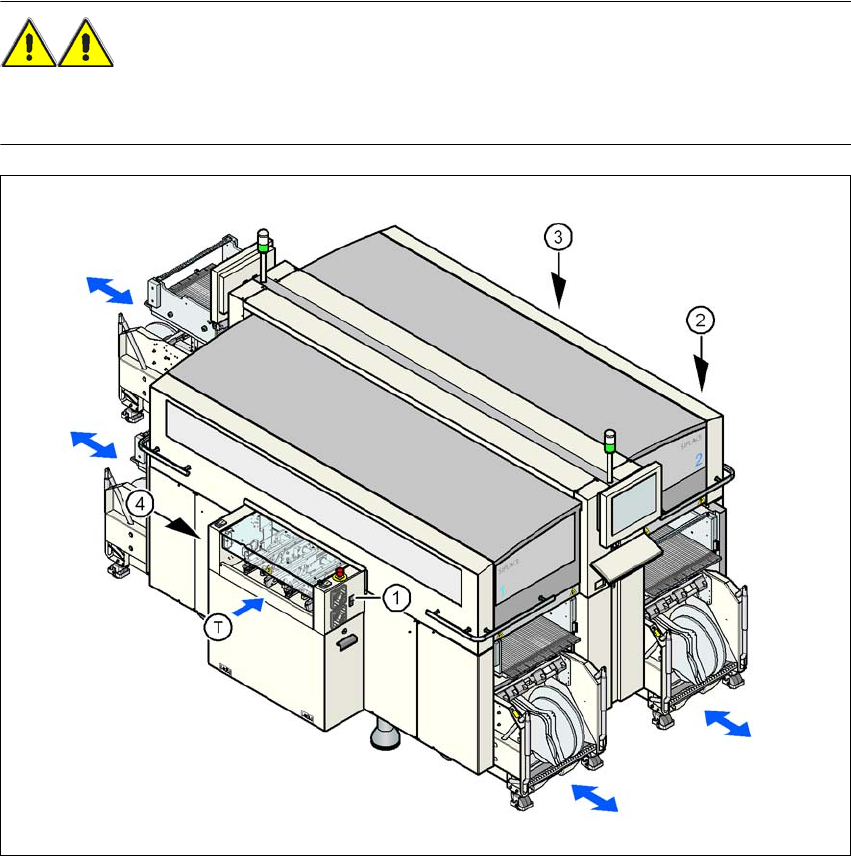

Fig. 5.11 - 1 Indicaciones de seguridad referentes al acople y desacople del carro de componentes
(1) Pulsador para el acople y desacople del carro de componentes, posición 1
(2) Pulsador para el acople y desacople del carro de componentes, posición 2
(3) Pulsador para el acople y desacople del carro de componentes, posición 3
(4) Pulsador para el acople y desacople del carro de componentes, posición 4
(T) Dirección de transporte de las tarjetas de circuitos impresos
Instrucciones de servicio SIPLACE Serie-X 5 Tareas para los operadores
A partir de la versión de software SR.605.xx 5.11 Acoplar o desacoplar el carro de componentes
Edición 07/2008 ES
361
El concepto de seguridad para el cambio del carro de componentes prevé que el operador ac-
ciona un pulsador (pos. 1, 2, 3 ó 4 en la Fig. 5.11 - 1
, página 360) en el lado de entrada o el lado
de salida de la máquina automática para acoplar o desacoplar el carro de componentes. Así se
asegura que el operador siempre se encuentre a un lado de la máquina automática durante la
operación de acople o desacople. Además, el acople del carro de componentes solamente es po-
sible con las cubiertas de protección cerradas.
5.11.2 Desacoplar el carro de componentes
→ Accione uno de los pulsadores en el lado de entrada o de salida de la máquina automática
(pos. 1, 2, 3 ó 4 en la Fig. 5.11 - 1
, página 360) hasta desacoplar el carro de componentes.
→ Gire ambos asideros hacia arriba (pos. 1 en la Fig. 5.11 - 2
).
5

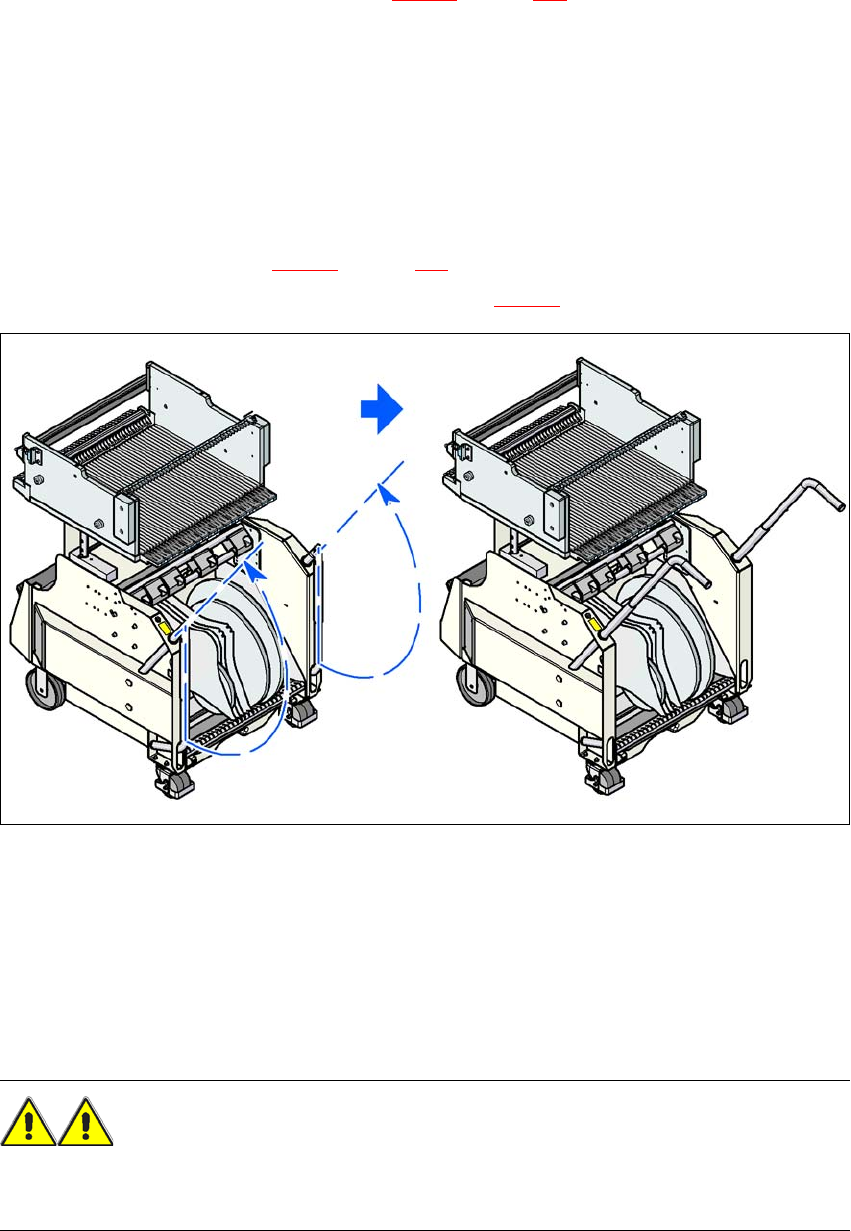

Fig. 5.11 - 2 Girar hacia arriba los asideros del carro de componentes
→ Extraiga de la máquina automática el carro de componentes con las dos manos en los asi-
deros.
5.11.3 Indicaciones de seguridad referentes al desplazamiento del carro de
componentes
ADVERTENCIA
Para evitar accidentes cumpla incondicionalmente las siguientes reglas cuando desplaza el
carro de componentes.
5 Tareas para los operadores Instrucciones de servicio SIPLACE Serie-X
5.11 Acoplar o desacoplar el carro de componentes A partir de la versión de software SR.605.xx
Edición 07/2008 ES
362
→ Cuando desea desplazar el carro de componentes tómelo siempre de los asideros con am-
bas manos.
→ Observe que un carro de componentes completamente ocupado con alimentadores a partir
de una inclinación de aprox. 20° puede bascular lateralmente o hacia delante.
→ Observe que la superficie sobre la que desplaza el carro tenga una inclinación considerable-
mente menor.
→ Observe no colisionar con obstáculos. A una velocidad correspondiente puede volcarse el
carro hacia delante.
5.11.4 Acoplar el carro de componentes de la serie-X
5
Fig. 5.11 - 3 Carro de componentes y dispositivo para retraer el carro de componentes, SIPLACE serie-X
(1) Dispositivo para retraer el carro de componentes, SIPLACE serie-X
(2) carro de componentes, SIPLACE serie-X
(3) Trinquetes de bloqueo
