3 Datos técnicos de la máquina automática I nstrucciones de servicio SIPLACE Serie-X 3.9 Alimentadores-X para el carro de componentes de la seri e-X SIPLACE A partir de la versión de software SR.605.xx Edición 07/2008 ES…
Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.9 Alimentadores-X para el carro de componentes de la serie-X SIPLACE
Edición 07/2008 ES
185
3.9.5 Interfaz de datos y de energía para alimentadores-X
Artículo N° 00141247-xx interfaz de datos y de energía para alimentador X
3

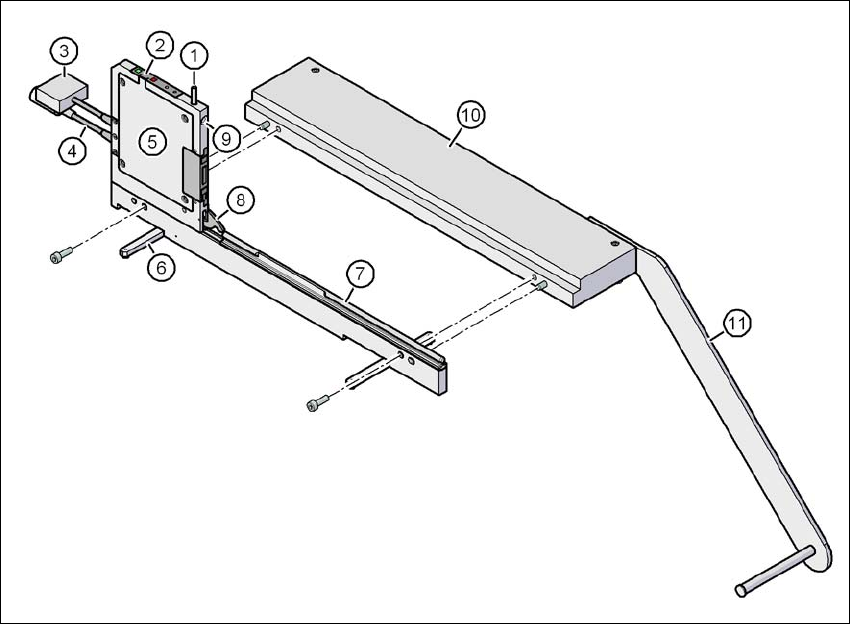

Fig. 3.9 - 16 Interfaz de datos y de energía para alimentadores-X
(1) Tecla para soltar el trinquete de desbloqueo
(2) Panel de mando
(3) Cable de datos
(4) Cable de alimentación de corriente
(5) Caja del sistema electrónico
(6) Patas plegables
(7) Perfil Omega para la guía de los alimentadores
(8) Trinquete de bloqueo
(9) Agujero de alojamiento para el perno de centrado delantero del alimentador
(10) Placa básica
(11) Portabobinas
3 Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
3.9 Alimentadores-X para el carro de componentes de la serie-X SIPLACE A partir de la versión de software SR.605.xx
Edición 07/2008 ES
186
3.9.5.1 Descripción
Con la ayuda de la interfaz de energía / datos,los alimentadores-X pueden colocarse en servicio
fuera de la máquina automática y de la posición de equipamiento previo. La interfaz consta de un
marco de aluminio con perfil Omega (pos. 7 en la Fig. 3.9 - 14
, página 183) para la recepción y
guía de los alimentadores. El alimentador se coloca,al igual que con el carro de componentes
X,con las guías de deslizamiento sobre el perfil Omega y se desplaza hacia adelante hasta que
el perno de centrado delantero del alimentador penetre completamente en el agujero de recep-
ción (pos. 9 en la Fig. 3.9 - 14
, página 183). El trinquete de bloqueo (pos. 8 en la Fig. 3.9 - 14,
página 183
) fija el alimentador en esta posición. Para retirar el alimentador pulse simplemente la
tecla de desbloqueo (pos. 1 en la Fig.
3.9 - 14
, página 183). El trinquete de bloqueo (pos. 8 en la Fig. 3.9 - 14, página 183) se presiona
hacia abajo y libera el alimentador. Las patas plegables (pos. 6 en la Fig. 3.9 - 14
, página 183)
estabilizan la posición de la interfaz de datos y energía, especialmente en alimentadores anchos.
La caja del sistema electrónico (pos. 5 en la Fig. 3.9 - 14
, página 183) contiene el sistema elec-
trónico de mando para la interfaz de datos y de energía. El panel de control (pos. 2 en la Fig. 3.9
- 14, página 183) consta de pulsador de arranque, pulsador de parada y dos LEDs para la visua-
lización de estado. La comunicación con un PC tiene lugar a través del cable de datos (pos. 3 en
la Fig. 3.9 - 14
, página 183). El cable de alimentación de corriente (pos. 4 en la Fig. 3.9 - 14, pá-
gina 183
) se conecta a la alimentación de corriente suministrada.
3.9.5.2 Utilización
La interfaz de datos y de energía sirve para la comprobación, el mantenimiento y la reparación
de alimentadores X. Además puede utilizarse para la producción - TCI es para el equipamiento
previo. Para ello, la interfaz de datos y de energía se fija a la placa básica (pos. 10 en la Fig. 3.9
- 18, página 189). El portabobinas también está montado en la placa básica (pos. 11 en la Fig. 3.9
- 18, página 189). Con la cinta de componentes Ud. puede controlar o especificar de nuevo el
ancho de paso, la posición de recogida y la velocidad de transporte. Unas instrucciones de ser-
vicio detalladas describen la manipulación de la interfaz y los trabajos de servicio correspondien-
tes.
3.9.5.3 Volumen de suministro
– Single Slot IFDE
a
– Bloque de alimentación, 100 - 120 / 200 - 240 V CA, +30V CC, 4,3 A
– Placa básica con brazo de bobinas
– Instrucciones de servicio
a) IFDE (Interfaz de datos y energía)
Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.9 Alimentadores-X para el carro de componentes de la serie-X SIPLACE
Edición 07/2008 ES
187
3.9.6 Sujeción para cargadores superficiales para el carro de componentes
SIPLACE serie-X
Artículo N° 00141285-xx Sujeción para cargadores superficiales serie-X
3

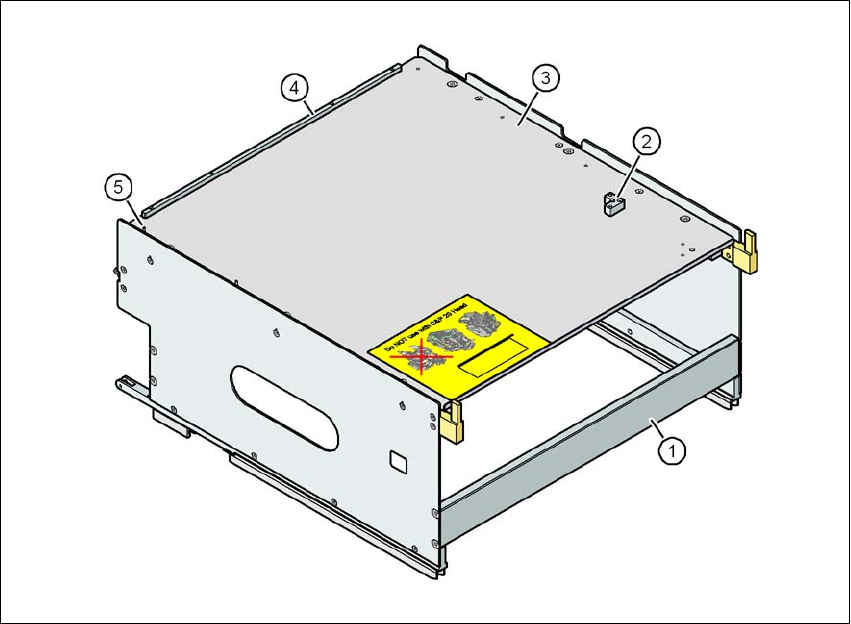

Fig. 3.9 - 17 Sujeción para cargadores superficiales
(1) Sujeción para cargadores superficiales de SIPLACE serie-X
(2) Ángulo de sujeción para el 2o cargador superficial JEDEC
(3) Soporte de cargadores superficiales
(4) Regletas de tope para el cargador superficial JEDEC
(5) Pasador de ajuste - Punto cero del cargador superficial JEDEC
3
Los cargadores superficiales JEDEC colocados de forma individual o los cargadores waffle-pack
pueden fijarse con imanes sobre el soporte de cargadores superficiales. Si se colocan dos car-
gadores superficiales JEDEC, se deben fijar con regletas de bloqueo y fijación como las que se
utilizan en los soportes de cargadores superficiales del CMC.
Pieza: Artículo N°:
Imán 00316593-xx
Regleta de bloqueo y fijación para cargadores JEDEC 00372615-xx
