6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X 6.18 Módulo láser coplanario A partir de la versión de software SR.605.xx Edición 07/2008 ES 458 LED St ate Visualización de es t ado Verde Objeto en e…
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.18 Módulo láser coplanario
Edición 07/2008 ES
457
→ Pegue el aviso de advertencia W216 al lado del interruptor principal en la cubierta (ver pos.
W216 en la Fig. 6.18 - 3
, página 456).
6.18.6 Visualización LED en el controlador
6
Fig. 6.18 - 4 Módulo láser coplanario
(1) Sensor láser
(2) Detector
(3) Promediador láser
(4) Ángulo de montaje
(5) Controlador
(6) Visualización LED, conexiones en el controlador
Los estados del módulo coplanario se indican con LED. Los LED se encuentran en la cara inferior
del controlador (ver pos. 6 en la Fig. 6.18 - 4
, página 457).
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.18 Módulo láser coplanario A partir de la versión de software SR.605.xx
Edición 07/2008 ES
458
LED State Visualización de estado
Verde Objeto en el intervalo de medición
Amarillo Centro del intervalo de medición
Rojo
Fuera del intervalo de medición,
con baja reflexión
LED apagado Láser desconectado
LED Power Visualización de estado
LED iluminado Existe tensión de alimentación
LED avg
(avg=average)
avg1 avg2
OFF OFF Ninguna promediación
Rojo OFF Promediación 1
OFF Rojo Promediación 2
Rojo Rojo Promediación 3
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.19 Módulo láser coplanario 3D
Edición 07/2008 ES
459
6.19 Módulo láser coplanario 3D
Artículo N° 00119919-xx Sensor de coplanaridad - 3D
6.19.1 Indicaciones de seguridad
Son válidas las mismas indicaciones de seguridad que se describen para el módulo láser copla-
nario - 2D en el apartado 6.18
, página 453.
6.19.2 Descripción
El módulo láser coplanario - 3D no funciona más con una fuente puntiforme de luz láser sino con
una línea de luz láser. El proceso de medición se basa en el principio de triangulación (ver Fig.
6.18 - 2
, página 454). Así es posible generar y analizar un perfil de altura de una disposición bi-
dimensional de conexiones de componentes, p.ej. BGA, QFP. El análisis suministra resultados de
coplanaridad (nivel de colocación) y colineación (línea de colocación) de patillas de componente
o bolitas. El módulo láser coplanario 3D se puede instalar en las máquinas automáticas de colo-
car SIPLACE X2 y X3.
6

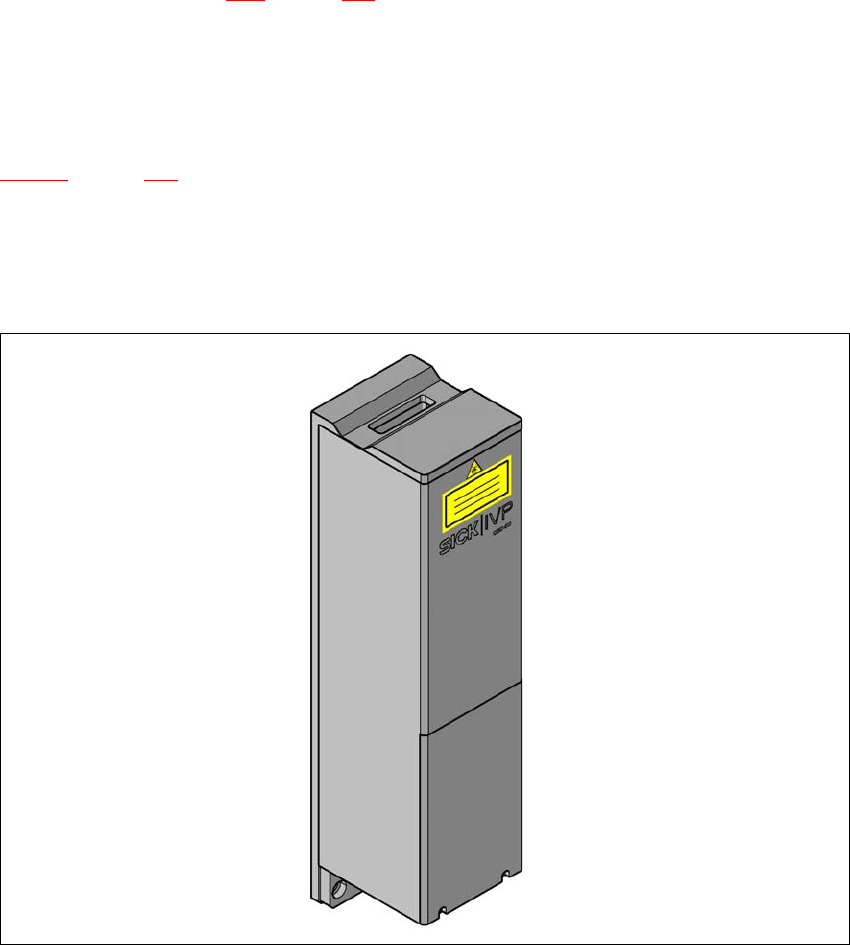

Fig. 6.19 - 1 Módulo láser coplanario 3D
