6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X 6.8 Lector de código de barras de TCI A partir de la versión de software SR.605.xx Edición 07/2008 ES 436 6.8 Lector de código de barras de TCI Artícul…
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.7 Cámara - CO para el TwinHead, cámara - FC
Edición 07/2008 ES
435
6.7.2 Indicaciones de seguridad
ADVERTENCIA 6
Durante un cambio de cabezal TwinHead a cabezal Collect&Place deben desmontarse las
cámaras de componentes (estacionaria P&P, tipo 33, 55 x 45, y tipo 25, 16 x 16) del TwinHead,
de lo contrario colisiona el cabezal Collect&Place con las cajas de las cámaras.
6.7.3 Datos técnicos
6
6
6
6
6.7.4 Posición
La posición de las cámaras de componentes estacionarias y las correspondientes configuracio-
nes se representan en el apartado 3.8.2
, a partir de la página 156.
Dimensiones del compo-
nente
0,2 x 0,2 mm² hasta 16 x 16 mm² para medición sencilla del compo-
nente
Gama de componentes 0402 hasta SO, PLCC, QFP, zócalo, enchufe, BGA, CO especiales,
Bare Die, Flip-Chip, Shield
Trama de patillas mín. 0,25 mm
Ancho de patillas mín. 0,1 mm
Trama bolita mín. 0,14 mm
Diámetro bolita mín. 0,08 mm
Campo visual 19,4 x 19,4 mm²
Tipo de iluminación Luz incidente (6 niveles de libre programación)
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.8 Lector de código de barras de TCI A partir de la versión de software SR.605.xx
Edición 07/2008 ES
436
6.8 Lector de código de barras de TCI
Artículo N° 00119682-xx Lector de código de barras de TCI 1D
Artículo N° 00119679-xx Lector de código de barras de TCI 2D, HS/HF/X/serie-D
Artículo N° 00119684-xx Juego de montaje, lector de código de barras de TCI HF/serie-X/D3
6.8.1 Descripción
El lector de código de barras de TCI sirve para el registro automático y decodificación del código
de barras en las tarjetas de circuitos impresos. Este transmite el resultado de lectura a través de
una interfaz serial al mando de transporte y de allí a través del Bus-CAN al controlador de la má-
quina para continuar su procesamiento.
6
Fig. 6.8 - 1 Esquema de funcionamiento del lector de código de barras de tarjetas de circuito
6
Los lectores de código de barras de TCI se instalan en el lado de entrada de las estaciones de
colocación del transporte de TCI. Se pueden equipar hasta cuatro aparatos por cada máquina au-
tomática. Los lectores de código de barras se montan de forma que puedan leerse las etiquetas
de código de barras en la cara superior e inferior de las tarjetas de circuitos impresos en ambas
pistas del transporte doble.
Los lector de código de barras se ofrecen en dos variantes:
– Lector de código de barras 1D
Este lector procesa código de barras. 6
– Lector de código de barras 2D
Número de aparato
1
CB
lector
arriba
Placa
distribuidora
Mando de
transporte,
a la derecha
CB
lector
abajo
2
3
CB
lector
arriba
Placa
distribuidora
Mando de
transporte,
a la izquierda
CB
lector
abajo
4
Controlador
de la máquina
Computadora
de la estación
Computadora
SIPLACE Pro
LANBus- CANV-24V-24
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.8 Lector de código de barras de TCI
Edición 07/2008 ES
437
Este lector procesa código matricial. El código matricial se utiliza preferentemente cuando
el espacio a disposición para las etiquetas de código de barras es pequeño. Además el lec-
tor de código de barras 2D lee los códigos usuales. 6
6

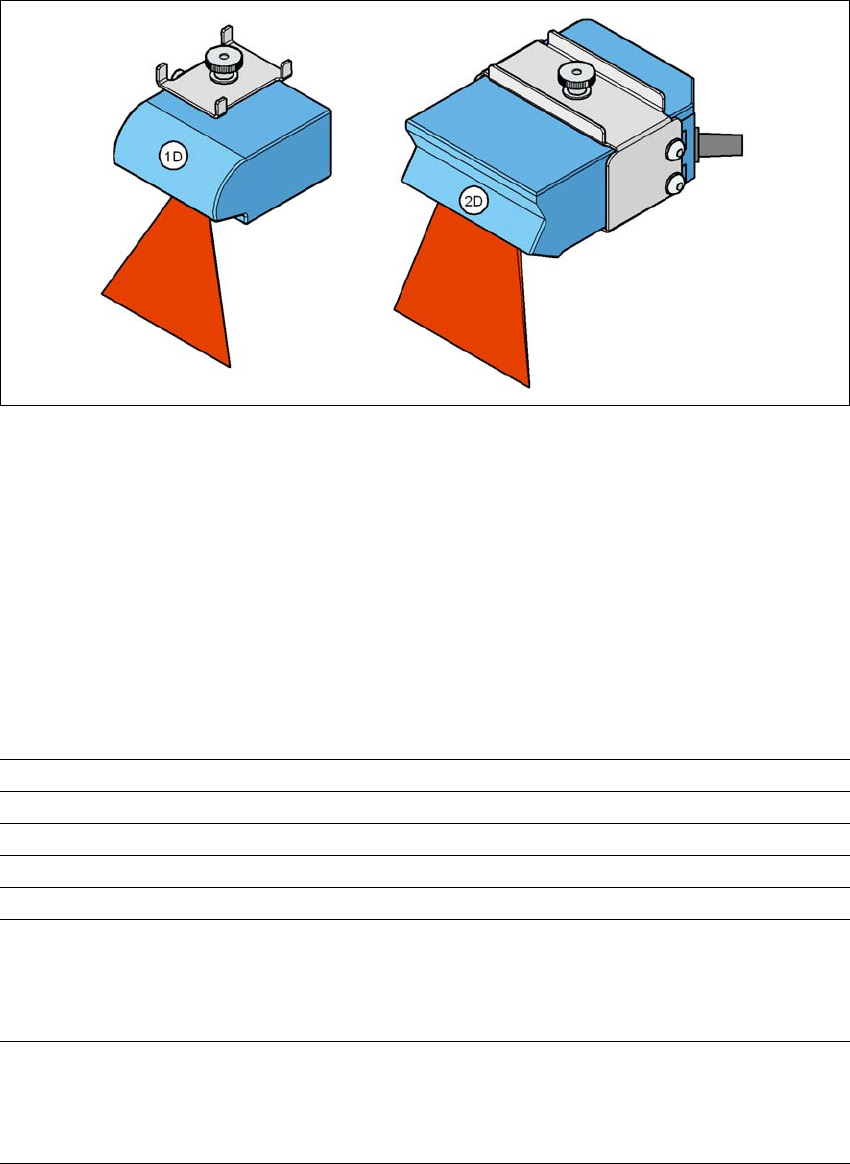

Fig. 6.8 - 2 Lectores de código de barras 1D y 2D
Los lectores de códigos de barras de TCI están fijos al carril perfilado superior o inferior por medio
de dispositivos de sujeción. Estos pueden posicionarse libremente en los carriles perfilados y ali-
nearse a los rótulos adhesivos de códigos de barras. Según la posición de la tira de código de
barras puede montarse con unas pocas manipulaciones el lector de código de barras de forma
que la tira se pueda leer longitudinal o transversalmente a la dirección de transporte de las tarje-
tas de circuitos impresos.
6.8.2 Datos técnicos - Lector de código de barras 1D
6
Radiación del diodo láser Luz rubí
Longitud de onda 670 nm
Clase láser Clase 2, conforme a DIN EN 60825-1: 2001
Frecuencia de exploración 400 ... 1200 Hz
Resolución 0,15 mm ... 0,5 mm
Tipos de código Código 39, código 128, código 93,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code
(otros por demanda)
Longitud del código de barras
Transporte sencillo
Transporte doble, asincrónico
Transporte doble, sincrónico
Máx. 40 caracteres
Máx. 40 caracteres
Máx. 40 caracteres
