4.4 Adaptar el carro de componentes a la altura de
transporte de TCI
4.4.1 Adaptar el carro de componentes SIPLACE serie-X a la altura de transporte
de TCI
El carro de componentes para los alimentadores-X puede ajustarse con pocas manipulaciones a
las siguientes alturas de transporte de TCI:
830 mm ± 15 mm (altura estándar), 900 mm ± 15 mm, 930 mm ± 15 mm,
950 mm ± 15 mm (altura SMEMA) 4
4
Fig. 4.4 - 1 Carro de componentes (SIPLACE serie-X) con una altura del transporte de TCI de 950 mm
(1) Agujeros para las alturas del transporte de la tarjetas de circuitos impresos 900, 930 y 950
mm en las columnas-guía.
Para una altura de transporte de 830 mm la mesa de componentes se apoya sobre el
bloque (2).
(2) Bloque
(3) Mesa de componentes
(4) Agujeros M8 para fijar el elemento auxiliar de montaje
Instrucciones de servicio SIPLACE Serie-X 4 Instalación y puesta en servicio
A partir de la versión de software SR.605.xx 4.4 Adaptar el carro de componentes a la altura de transporte de TCI
Edición 07/2008 ES
311
4.4.1.1 Indicaciones de advertencia
ADVERTENCIA 4
Solamente está permitido el ajuste de la altura del carro de componentes a los técnicos de SI-
PLACE o a personas certificadas.
→ Observe para ello las prescripciones vigentes de prevención de accidentes.
→ Retire todos los alimentadores de la mesa de componentes cuando desea ajustar la altura
de la mesa de componentes.
4.4.1.2 Herramientas y medios auxiliares
Para el ajuste de altura del carro de componentes necesita las siguientes herramientas y medios
auxiliares:
– Martillo
– Punzón, 8 mm
– Elemento auxiliar de montaje (artículo N° 03015976-xx)
– Dispositivo de elevación para levantar la mesa del carro de componentes, capacidad de
carga mínimo 80 kg
4.4.1.3 Modificar la altura del carro de componentes
ADVERTENCIA 4
→ Retire todos los alimentadores de la mesa de componentes.
→ Para el ajuste de altura monte el elemento auxiliar en la mesa de componentes. Este evita
deformaciones de la mesa de componentes cuando se eleva o se baja la mesa.
→ Fije el elemento auxiliar de montaje (pos. 1 en la Fig. 4.4 - 2
, página 312) con los dos tornillos
de hexágono interior M8 x 50 (pos. 3 en la Fig. 4.4 - 2
, página 312) en la mesa de compo-
nentes (pos. 4 en la Fig. 4.4 - 2
, página 312).
→ Fije el gancho del dispositivo de elevación en las armellas (pos. 2 en la Fig. 4.4 - 2
, página
312
).
→ Eleve un poco la mesa del carro de componentes hasta que los pasadores espirales de su-
jeción (pos. 6 en la Fig. 4.4 - 2
, página 312) se encuentren libres.
→ Extraiga a ambos lados suavemente con el punzón el pasador espiral de sujeción.
→ Coloque los pasadores espirales de sujeción en los agujeros de la altura del transporte de la
tarjetas de circuitos impresos deseada (ver Fig. 4.4 - 1
, página 310).
4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
4.4 Adaptar el carro de componentes a la altura de transporte de TCI A partir de la versión de software SR.605.xx
Edición 07/2008 ES
312
→ Baje lentamente la mesa del carro de componentes hasta que los pasadores espirales de su-
jeción se apoyen sobre los bloques respectivos (pos. 5 en la Fig. 4.4 - 2
).
→ Desmonte el elemento auxiliar de montaje.
4

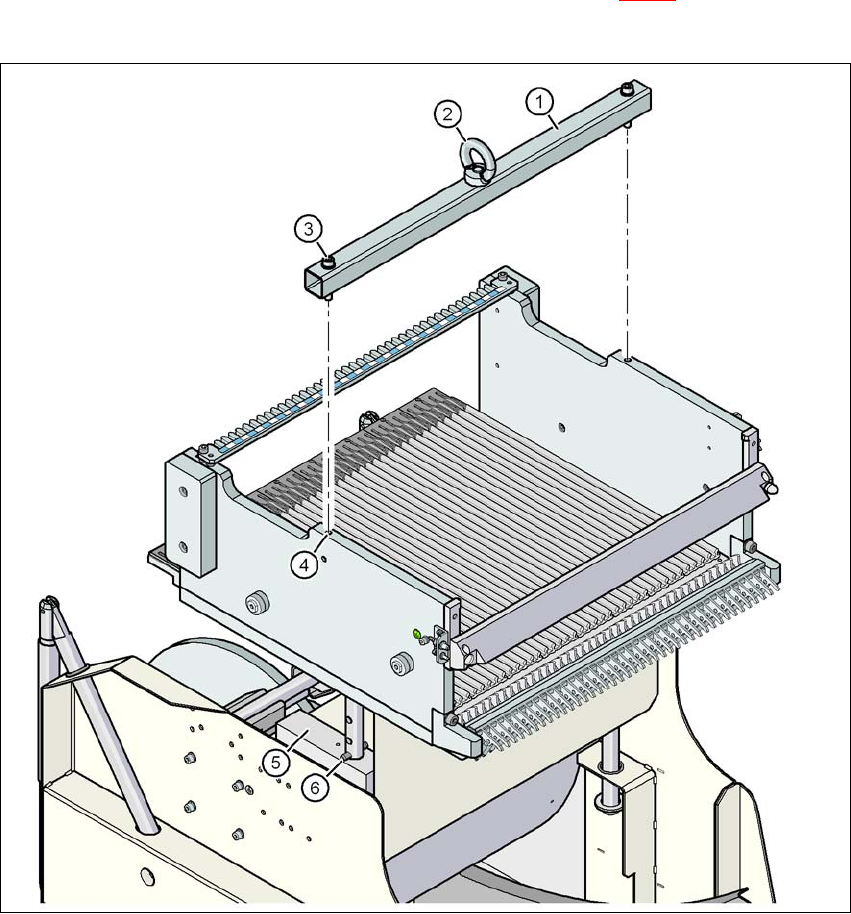

Fig. 4.4 - 2 Fijar el elemento auxiliar de montaje en la mesa de componentes del carro de componentes SIPLACE X
(1) Elemento auxiliar de montaje
(2) Armellas
(3) Tornillo de hexágono interior DIN 912, M8 x 50, 2 unid.
(4) Agujero roscado M8 en la mesa de componentes, 2x
(5) Bloque de apoyo, 2 unid.
(6) Pasador espiral de sujeción, DIN 7343, 8 x 40 - acero, 2 unid.
