6.22 SIPLACE X-Series Productivity Lane (XPL)
Artículo N° 00119972-xx SIPLACE X-Series Productivity Shuttle
6.22.1 Indicaciones de seguridad
6

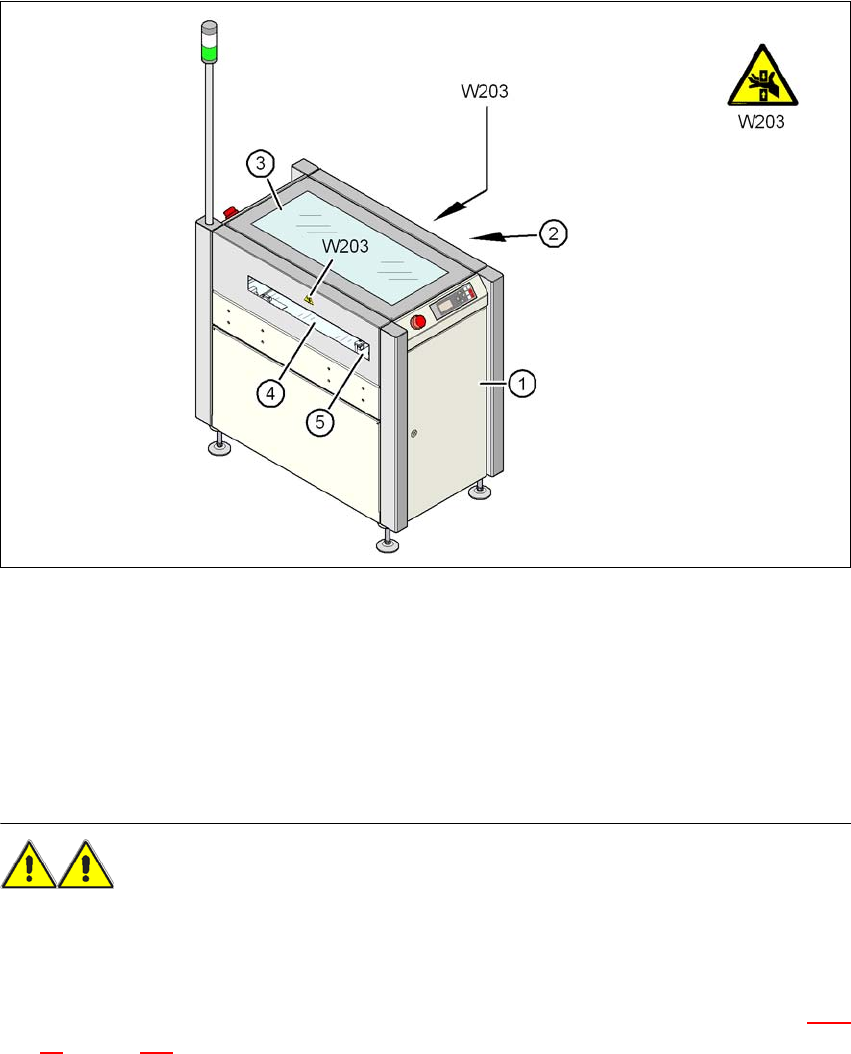

Fig. 6.22 - 1 Peligro de contusiones en el lado de entrada y de salida de SIPLACE serie-X Productivity Shuttle
(1) SIPLACE X-Series Productivity Shuttle
(2) Lado de salida
(3) Tapa
(4) Lado de entrada
(5) Parte de la cinta de transporte
ADVERTENCIA
PELIGRO DE CONTUSIONES EN LAS MANOS
– La seguridad técnica de la XPS en el lado de entrada y de salida y de la tapa es responsabi-
lidad del cliente.
– Las aberturas para el transporte en el lado de entrada y de salida (pos. 2 ó 4 en la Fig. 6.22
- 1, página 468) están ampliamente dimensionadas para poder utilizar todo el ancho de la
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.22 SIPLACE X-Series Productivity Lane (XPL)
Edición 07/2008 ES
469
cinta de transporte del Shuttle. Sin embargo, durante el servicio existe el peligro de aprisio-
namiento de los dedos del operador cuando entra las manos en los agujeros del lado de en-
trada o de salida.
– Por esta razón la empresa Asys suministra opcionalmente una cubierta adaptada a la cinta
de transporte.
– Si el Shuttle está acoplado a una máquina automática SIPLACE o está instalado entre dos
máquinas automáticas SIPLACE, aquí también existe peligro de contusiones para el opera-
dor durante el funcionamiento de las cintas transportadoras. Con la tapa abierta en el lado
de entrada o de salida de la máquina automática SIPLACE el operador tiene acceso al Shu-
ttle.
→ Fije a la tapa del Shuttle el ángulo - Eslon suministrado (ver pos. 3 en la Fig. 6.22 - 1
, página
468).
6.22.2 Descripción
La SIPLACE serie-X Productivity Shuttle
a
traslada tarjetas de circuitos impresos desde hasta tres
pistas de transporte de entrada hasta tres pista de transporte de salida. El programa virtual de
colocación de tarjetas de circuitos impresos de una pista de transporte de entrada se lleva a
efecto en un recorrido de transporte de salida. La función de separación de tarjetas de circuitos
impresos en el Shuttle se puede ajustar y abastece las máquinas automáticas SIPLACE con las
tarjetas de circuitos impresos combinadas.
a) Ver las instrucciones de servicio "SIPLACE serie-X Productivity Shuttle"
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.23 Puesto de prueba "Vision" A partir de la versión de software SR.605.xx
Edición 07/2008 ES
470
6.23 Puesto de prueba "Vision"
Artículo N° 00119788-xx Puesto de prueba "Vision"
6

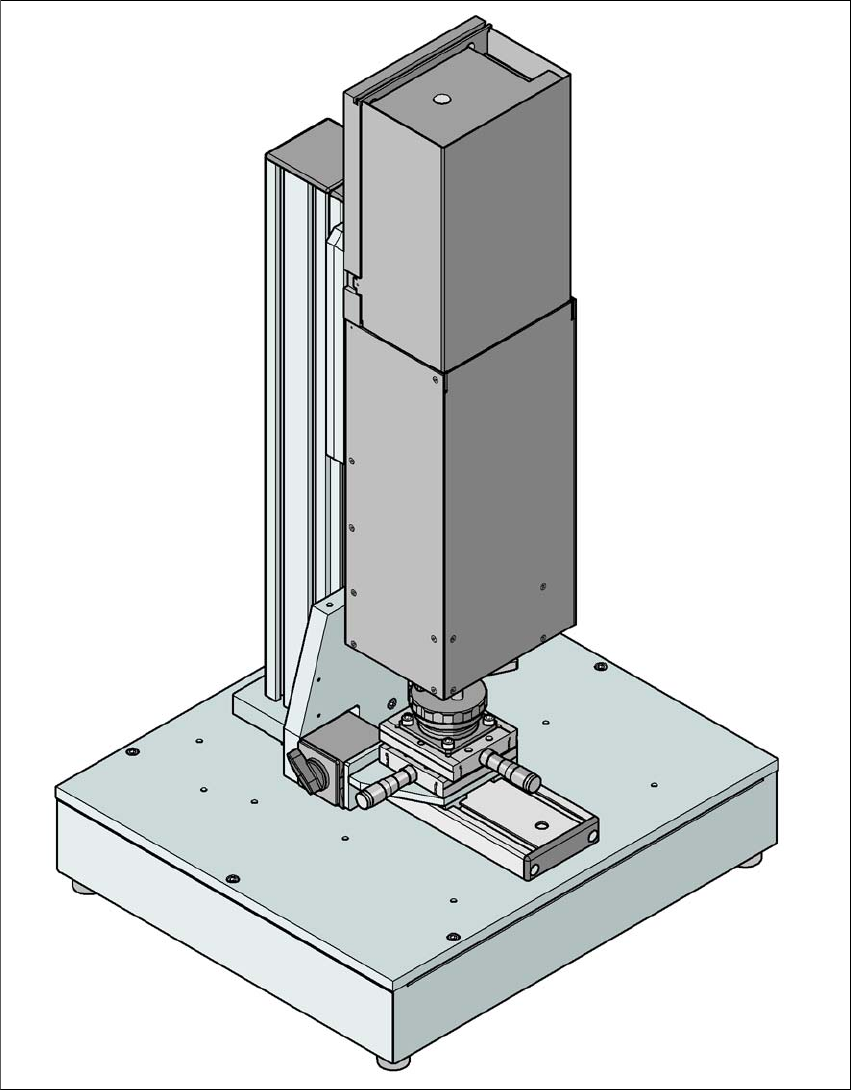

Fig. 6.23 - 1 Puesto de prueba "Vision" con cámara - CO, Tipo 33
