4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
4.3 Instalación de la máquina automática A partir de la versión de software SR.605.xx
Edición 07/2008 ES
296
4
Fig. 4.3 - 21 Montar la lámpara de aviso
(1) Lámpara de aviso
(2) Agujero para la lámpara de aviso
(3) Agujero para el tornillos de inmovilización
4.3.14 Fijar los monitores
→ Fije los monitores y conecte los cables.
→ Controle las conexiones de los cables
Instrucciones de servicio SIPLACE Serie-X 4 Instalación y puesta en servicio
A partir de la versión de software SR.605.xx 4.3 Instalación de la máquina automática
Edición 07/2008 ES
297
4.3.15 Distancias de las patas de la máquina y de los bordes fijos de transporte - TCI
4.3.15.1 Distancias de las patas de la máquina y del borde de transporte fijo derecho
del transporte sencillo - TCI
4

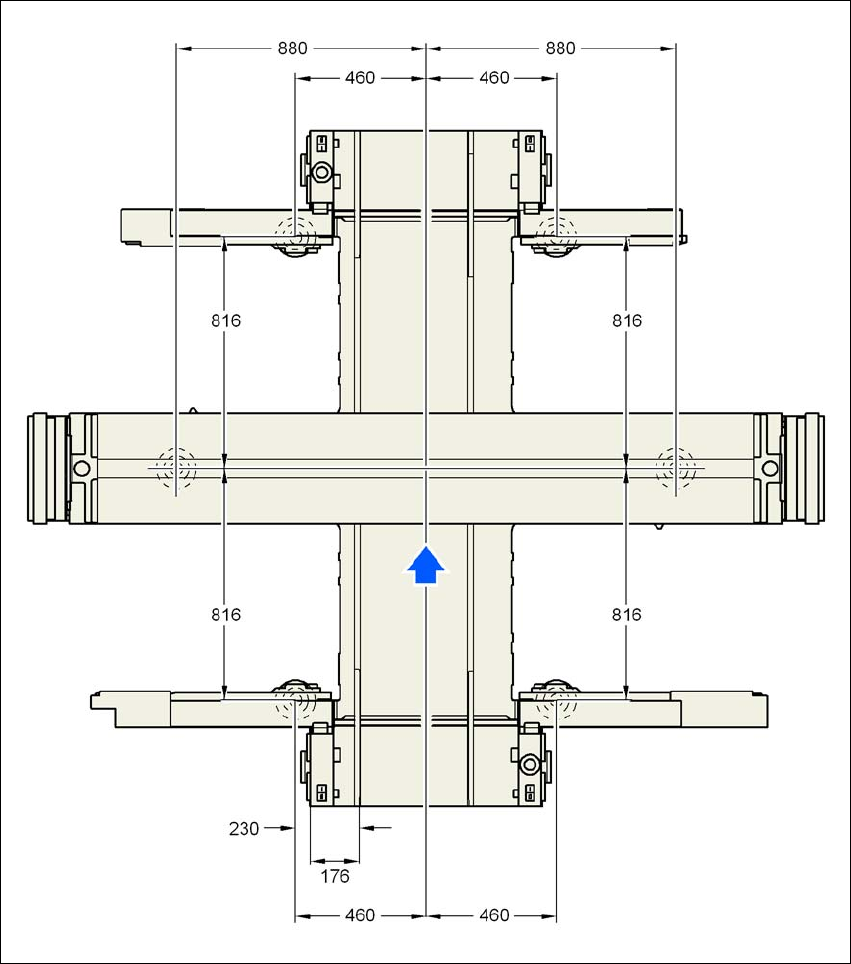

Fig. 4.3 - 22 Distancias de las patas de la máquina y del borde de transporte fijo derecho del transporte sencillo - TCI
en milímetros
4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
4.3 Instalación de la máquina automática A partir de la versión de software SR.605.xx
Edición 07/2008 ES
298
4.3.15.2 Distancias de las patas de la máquina y del borde de transporte fijo izquierdo
del transporte sencillo - TCI
4
Fig. 4.3 - 23 Distancias de las patas de la máquina y del borde de transporte fijo izquierdo del transporte sencillo -
TCI en milímetros
