6.8.5 Aviso de advertencia W216 en la cubierta del lado de entrada de tarjetas de
circuitos impresos
6
Aviso de advertencia W216 "Clase láser 2" en la cubierta del lado de entrada de tarjetas de cir-
cuitos impresos, artículo N° 03010316-01 (número por cada máquina automática: 1)
INDICACIÓN 6
Cuando Ud. instala un lector de código de barras de TCI en la máquina automática, debe colo-
car el aviso de advertencia láser W206 en la cubierta del lado de entrada de tarjetas de circuitos
impresos que se encuentra en el juego de reequipamiento.
6.8.6 Posicionar las etiquetas de código de barras de TCI sobre la tarjeta de
circuitos impresos
INDICACIÓN 6
Restricciones para tarjetas de circuitos impresos con una longitud superior a 430 mm
6.8.6.1 Posicionar a lo largo del lado longitudinal TCI -
haz de lectura transversal a la dirección de transporte
Fig. 6.8 - 4 Posicionar a lo largo del lado longitudinal TCI - haz de lectura transversal a la dirección de transporte
6
6
6
6
6
6
¡Radiación láser!
¡No mirar hacia el haz!
Clase láser 2
Lector de código de barras
de TCI
Q [mm]
2D arriba 390
1D arriba 390
2D abajo
a
a) En el caso que en la máquina automática esté ins-
talado un transporte doble – TCI, ofrecemos una
construcción especial para el reequipamiento del
lector de código de barras de TCI 2D "abajo".
430
1D abajo 430
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.8 Lector de código de barras de TCI
Edición 07/2008 ES
441
6.8.6.2 Posicionar a lo largo del lado longitudinal TCI -
haz de lectura longitudinal a la dirección de transporte

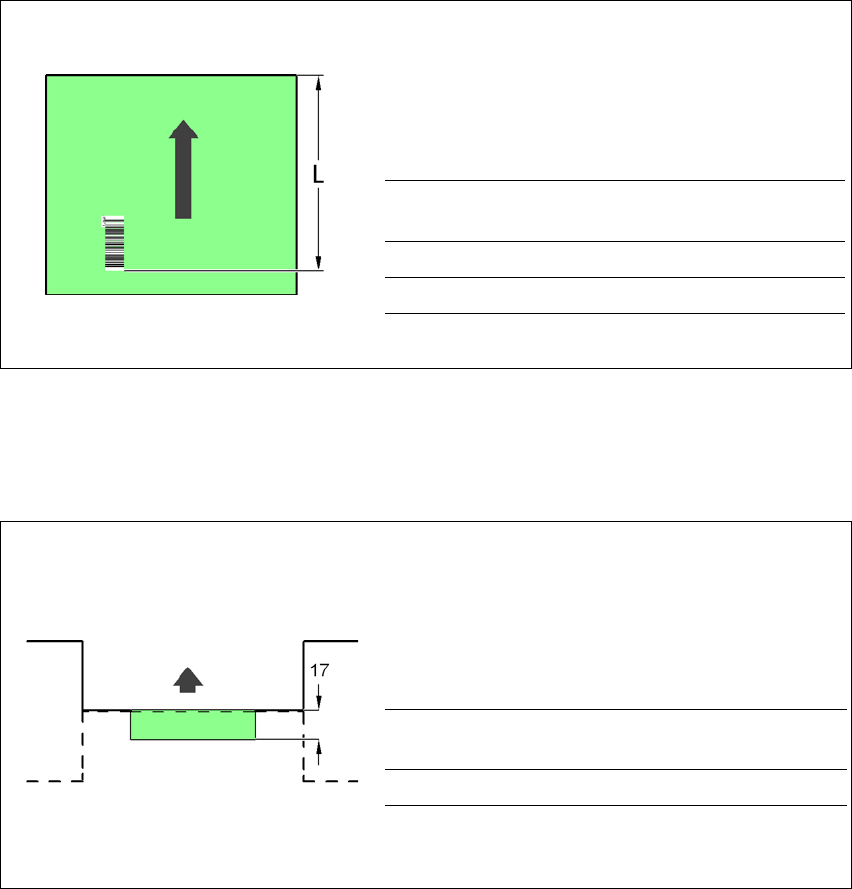

Fig. 6.8 - 5 Posicionar a lo largo del lado longitudinal TCI - haz de lectura longitudinal a la dirección de transporte
6.8.6.3 Saliente de la tarjeta de circuitos impresos sobre la máquina en el transporte
doble
Fig. 6.8 - 6 Saliente de la tarjeta de circuitos impresos sobre la máquina en el transporte doble
Lector de código de barras
de TCI
L [mm]
1D arriba 320 - 350
1D abajo 380 - 410
Lector de código de barras
de TCI
Saliente [mm]
2D abajo en el transporte doble 17
Lado de entrada de la máquina siguiente
Lado de salida de la máquina anterior
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.8 Lector de código de barras de TCI A partir de la versión de software SR.605.xx
Edición 07/2008 ES
442
6.8.6.4 Posicionar a lo largo del ancho TCI -
haz de lectura transversal a la dirección de transporte
Fig. 6.8 - 7 Posicionar a lo largo del ancho TCI - haz de lectura transversal a la dirección de transporte
6.8.6.5 Posicionar a lo largo del ancho TCI -
haz de lectura longitudinal a la dirección de transporte, lector de código de
barras de TCI 1D arriba
Fig. 6.8 - 8 Posicionar a lo largo del ancho TCI - haz de lectura longitudinal a la dirección de transporte, lector de
código de barras de TCI 1D arriba
Lector de código de
barras de TCI
LQ [mm] RQ [mm]
2D arriba 3 3
1D arriba 3 3
2D abajo
a
a) En el caso que en la máquina automática esté instalado un
transporte doble – TCI, ofrecemos una construcción especial
para el reequipamiento del lector de código de barras de TCI
2D "abajo".
55
1D abajo 5 5
Dimensiones de TCI /
transporte
LO [mm] RO [mm]
460 mm / TS 3 20
508 mm / TS 3 44
216 mm / TD1 3 24
250 mm / TD1
450 mm / SM1
358
216 mm / TD2 3 3
250 mm / TD2
450 mm / SM2
33
