Controle las posiciones de los interruptores S1
1: ON
2: Sin utilizar
4.3.8.7 Montar la unidad de ejes
Levante con cuidado la unidad de ejes sobre el carril en el grupo adosado.
Observe que no se aplaste ningún cable.
Empuje hasta el tope la unidad de ejes en el grupo adosado.
Asegure la unidad de ejes con el tornillo cilíndrico.
Coloque la cubierta de makrolon.
Fije el cable de puesta a tierra en las puertas (pos. 2 en la Fig. 4.3 - 8
, página 269), como se
representa en la Fig. 4.3 - 9
en la página 272.
Bloquee las puertas.
4.3.8.8 Montaje de las chapas laterales
Fije el cable de puesta a tierra en cada chapa lateral (pos. 6 en la Fig. 4.3 - 8, página 269),
como se representa en la Fig. 4.3 - 9
en la página 272.
Fije la chapa lateral con 6 tornillos cilíndricos en el bastidor de la máquina.
INDICACIÓN 4
Si está desmontado el transporte de entrada, continúe con el apartado 4.3.9
" Montar el transporte
de entrada" en la página 282.
Si el transporte de entrada está montado, continúe los trabajos de montaje con el apartado
4.3.13 "Montar la lámpara de aviso" en la página 295.
X09_3sq X09_3sq 03050896 Encajar el enchufe
X10_3sq X10_3sq 03050895 Encajar el enchufe
X11_3sq X11_3sq 03050906 Encajar el enchufe
X12_3sq X12_3sq 03050905 Encajar el enchufe
X30_1sq X30_1sq 03010054 Apretar
X30_2sq X30_2sq 03010054 Apretar
Unidad de ejes
Enchufe
Cable de conexión Indicación
Enchufe Cable
4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
4.3 Instalación de la máquina automática A partir de la versión de software SR.605.xx
Edición 07/2008 ES
282
4.3.9 Montar el transporte de entrada
4.3.9.1 Herramientas
Llave de espigón hexagonal, DIN 911, juego
Destornillador para tornillos de cabeza ranurada en cruz, dimensiones 1
4.3.9.2 Montaje
4

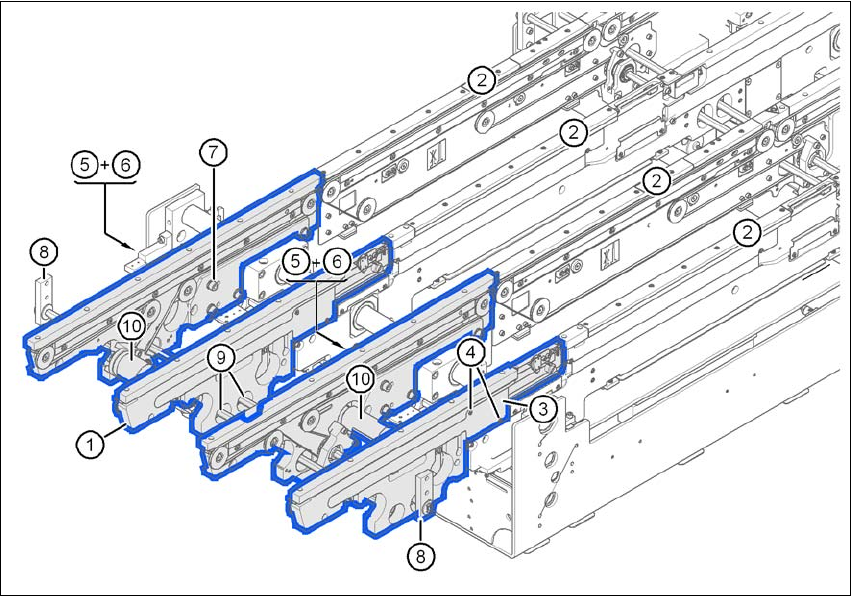

Fig. 4.3 - 14 Transporte de entrada - transporte doble
(1) Parte lateral, transporte de entrada
(2) Parte lateral, transporte de procesamiento 1
(3) Cubierta de cables 20 x 200
(4) Tornillo avellanado, ISO 7046, M 3x6, 2 Unid. por cada cubierta de cables
(5) Cubierta de cables 20 x 310
(6) Tornillo cilíndrico DIN 912, M 3x5, 1 Unid. por cada cubierta de cables
(7) Tornillo cilíndrico DIN 912, M 6x16, y arandela, 4 Unid. por cada parte lateral
(8) Guía - árbol hexagonal
(9) Árbol hexagonal (transporte sencillo: uno, transporte doble: dos)
(10) Unidad motriz
Instrucciones de servicio SIPLACE Serie-X 4 Instalación y puesta en servicio
A partir de la versión de software SR.605.xx 4.3 Instalación de la máquina automática
Edición 07/2008 ES
283
Desmonte las cubiertas de cables (pos. 3 y 5 en la Fig. 4.3 - 14, página 282) del transporte
de entrada (pos. 1 en la Fig. 4.3 - 14
, página 282).
Coloque con cuidado la parte lateral (pos. 1 en la Fig. 4.3 - 14
, página 282) al lado de la parte
lateral del transporte de procesamiento (pos. 2 en la Fig. 4.3 - 14
, página 282).
CUIDADO 4
Observe no cizallar ningún cable de las barreras de luz o de los motores de accionamiento.
Fije cada parte lateral con 4 tornillos cilíndricos M 6x16 y las correspondientes arandelas
(pos. 7 en la Fig. 4.3 - 14
, página 282).
Conecte los cables eléctricos de las barreras de luz y de los motores de accionamiento.
Fije las cubiertas de cables (pos. 3 y 5 en la Fig. 4.3 - 14
, página 282).
Introduzca el árbol hexagonal (pos. 9 en la Fig. 4.3 - 14
, página 282) en la unidad motriz (pos.
10 en la Fig. 4.3 - 14
, página 282).
Observe que la guía del árbol hexagonal (pos. 8 en la Fig. 4.3 - 14
, página 282) siempre in-
dique hacia la parte lateral del transporte, en la que está fija la unidad motriz (pos. 10 en la
Fig. 4.3 - 14
, página 282).
