Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación A partir de la versión de software SR.605.xx 6.9 Alineación - TCI Edición 07/2008 ES 443 6.8.6.6 Posicionar a lo largo del ancho TCI - haz de lectura l…
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.8 Lector de código de barras de TCI A partir de la versión de software SR.605.xx
Edición 07/2008 ES
442
6.8.6.4 Posicionar a lo largo del ancho TCI -
haz de lectura transversal a la dirección de transporte

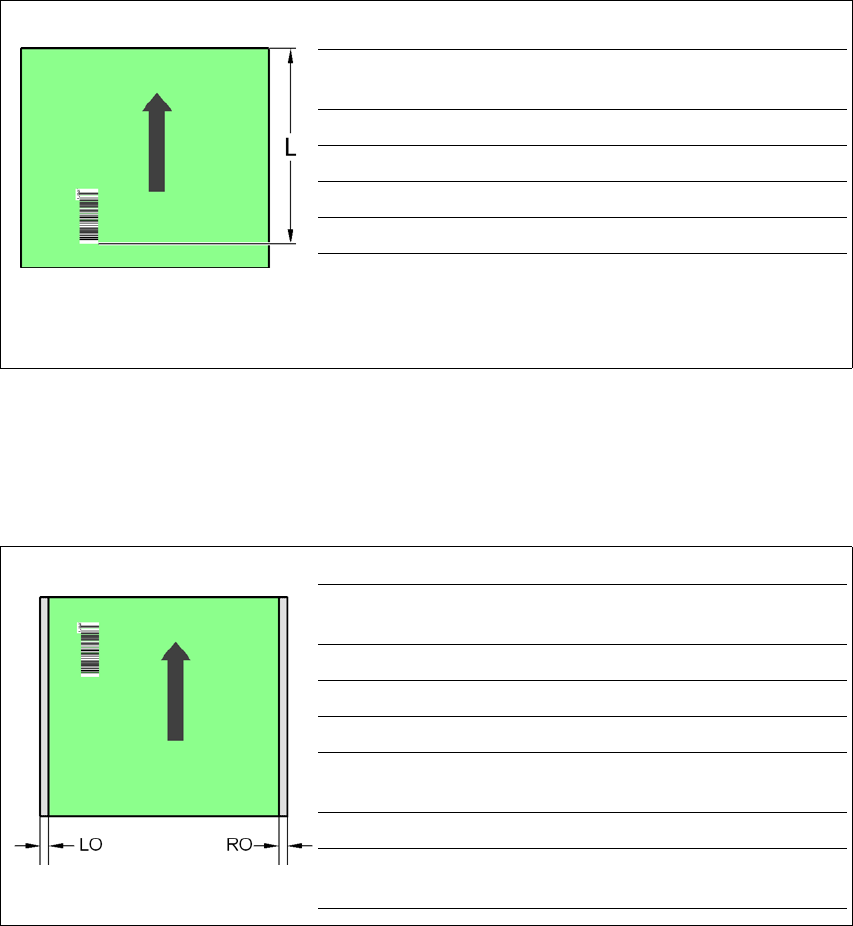

Fig. 6.8 - 7 Posicionar a lo largo del ancho TCI - haz de lectura transversal a la dirección de transporte
6.8.6.5 Posicionar a lo largo del ancho TCI -
haz de lectura longitudinal a la dirección de transporte, lector de código de
barras de TCI 1D arriba
Fig. 6.8 - 8 Posicionar a lo largo del ancho TCI - haz de lectura longitudinal a la dirección de transporte, lector de
código de barras de TCI 1D arriba
Lector de código de
barras de TCI
LQ [mm] RQ [mm]
2D arriba 3 3
1D arriba 3 3
2D abajo
a
a) En el caso que en la máquina automática esté instalado un
transporte doble – TCI, ofrecemos una construcción especial
para el reequipamiento del lector de código de barras de TCI
2D "abajo".
55
1D abajo 5 5
Dimensiones de TCI /
transporte
LO [mm] RO [mm]
460 mm / TS 3 20
508 mm / TS 3 44
216 mm / TD1 3 24
250 mm / TD1
450 mm / SM1
358
216 mm / TD2 3 3
250 mm / TD2
450 mm / SM2
33
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.9 Alineación - TCI
Edición 07/2008 ES
443
6.8.6.6 Posicionar a lo largo del ancho TCI -
haz de lectura longitudinal a la dirección de transporte, lector de código de
barras de TCI 1D abajo
Fig. 6.8 - 9 Posicionar a lo largo del ancho TCI - haz de lectura longitudinal a la dirección de transporte, lector de
código de barras de TCI 1D abajo
TS Transporte sencillo
TD1 Transporte doble, pista 1
TD2 Transporte doble, pista 2
SM1 Transporte doble en modo transporte sencillo, pista 1
SM2 Transporte doble en modo transporte sencillo, pista 2
6
6.9 Alineación - TCI
Artículo N° 00119677-xx Alineación - TCI, transporte sencillo, SIPLACE HF/X/D3
Artículo N° 00119678-xx Alineación - TCI, transporte doble, SIPLACE HF/X/D3
6.9.1 Descripción
Las tarjetas de circuitos impresos que se deben procesar poseen a veces una relación de longi-
tud/ancho de 1:2 o incluso más desfavorable. Esto significa que el lado más corto de la TCI indica
en la dirección de transporte de TCI. Estas tarjetas de circuitos impresos pueden girar un poco
durante el transporte de forma que las marcas de centrado no se encuentran en la ventana de
búsqueda de la cámara - TCI. La opción "Alineación - TCI" se encarga que estas tarjetas de cir-
cuitos impresos se alineen de nuevo de forma exacta en la posición de parada.
Dimensiones de TCI /
transporte
LU [mm] RU [mm]
460 mm / TS 20 3
508 mm / TS 44 3
216 mm / TD1 3 3
250 mm / TD1
450 mm / SM1
33
216 mm / TD2 24 3
250 mm / TD2
450 mm / SM2
58 3
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.9 Alineación - TCI A partir de la versión de software SR.605.xx
Edición 07/2008 ES
444
Si se procesan tarjetas de circuitos impresos con gargantas en la dirección de transporte, en las
máquinas automática con tope mecánico (HS-50, S-25 HM, F5 HM) y en las máquinas automáti-
cas que supervisan esta posición con barrera de luz láser (serie-X, serie-HF, HS-60, S-27 HM)
pueden presentarse diferentes posiciones de procesamiento. Con la opción "Alineación - TCI" se
asegura que las tarjetas de circuitos impresos paren en la misma posición para todos los trans-
portes TCI. La opción"Alineación - TCI" existe para el transporte sencillo y el transporte doble.
6
Fig. 6.9 - 1 Alineación - TCI
(1) Mesa elevadora
(2) Tope TCI
La tarjeta de circuitos impresos se transporta a la zona de colocación hasta que la barrera de luz
láser active la señal de parada para el transporte de TCI. La mesa elevadora se desplaza hacia
arriba con los topes TCI a una posición en la que la tarjeta de circuitos impresos no se sujeta aún
y puede ser desplazada por las cintas de transporte. Los dos topes TCI se encuentran a la altura
de la tarjeta de circuitos impresos, los soportes TCI (espigas magnéticas) ya hacen contacto con
la tarjeta de circuitos impresos. Las dos cintas de transporte desplazan la tarjeta de circuitos im-
presos contra los topes TCI y la alinean. La mesa elevadora se desplaza después a su posición
final superior, sujeta la tarjeta de circuitos impresos y la libera de los topes TCI para no estorbar
en el proceso de colocación. Después del proceso de colocación la mesa elevadora y el disposi-
tivo de alineación TCI descienden y la tarjeta de circuitos impresos se sigue transportando.
6
