3 Datos técnicos de la máquina automática I nstrucciones de servicio SIPLACE Serie-X 3.11 Carro de componentes SIPLACE serie-X A partir de la versión de software SR.605.xx Edición 07/2008 ES 216 Los carro de co mponentes…
Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.11 Carro de componentes SIPLACE serie-X
Edición 07/2008 ES
215
3.11 Carro de componentes SIPLACE serie-X
Artículo N° 00119722-xx Carro de componentes SIPLACE serie-X
En las máquinas automáticas de la SIPLACE serie-X pueden acoplarse hasta cuatro carros de
componentes SIPLACE serie-X. La numeración de las posiciones la encuentra en la siguiente fi-
gura.
3

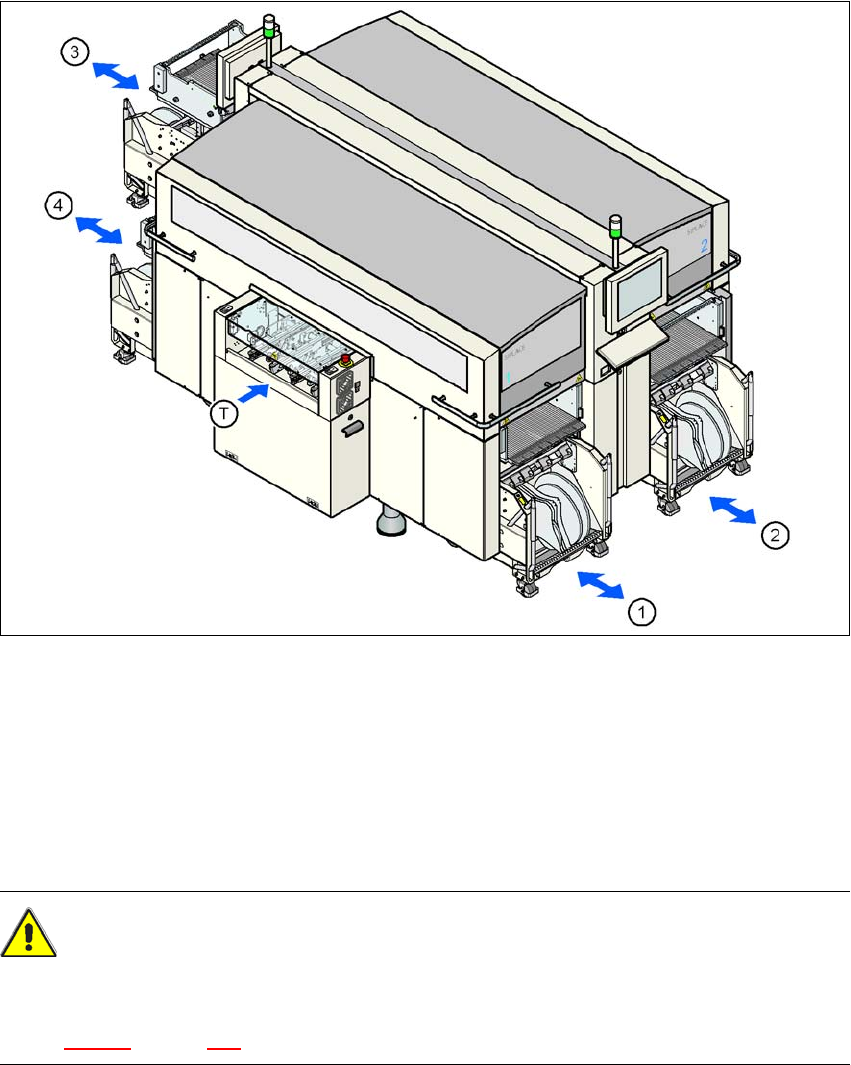

Fig. 3.11 - 1 Posiciones del carro de componentes, SIPLACE serie-X
(1) Posición 1
(2) Posición 2
(3) Posición 3
(4) Posición 4
(T) Dirección de transporte de TCI
CUIDADO 3
Los carros de componentes de SIPLACE serie-X solamente se pueden acoplar en las posicio-
nes en que está instalado el dispositivo para retraer el carro de componentes de SIPLACE serie-
X (Fig. 5.11 - 3, página 362).
3 Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
3.11 Carro de componentes SIPLACE serie-X A partir de la versión de software SR.605.xx
Edición 07/2008 ES
216
Los carro de componentes son módulos independientes que pueden equiparse en una posición
externa con alimentadores. Por esta razón el cambio de carro de componentes exige solamente
una breve interrupción del proceso de producción.
3

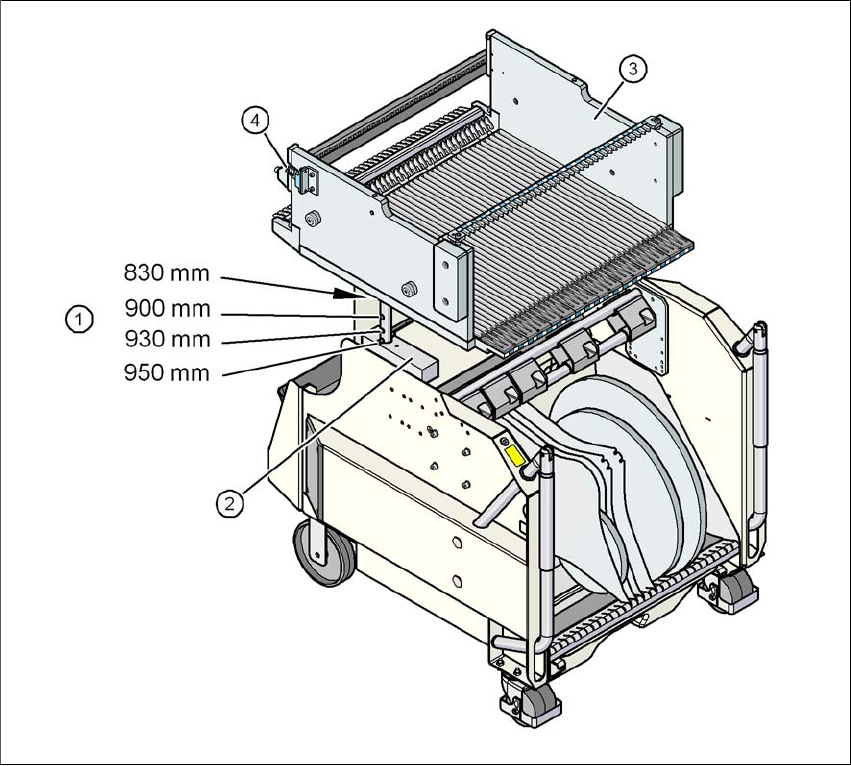

Fig. 3.11 - 2 Carro de componentes, SIPLACE serie-X, con una altura del transporte de TCI de 950 mm
3
(1) Agujeros para alturas del transporte de TCI 900, 930 y 950 mm en las columnas guía, para
altura de transporte 830 mm la mesa de componentes descansa sobre el bloque (2).
(2) Bloque de apoyo
(3) Mesa de componentes
(4) Contacto para conmutar el interruptor de seguridad en el dispositivo para retraer el carro de
componentes
Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.11 Carro de componentes SIPLACE serie-X
Edición 07/2008 ES
217
3.11.1 Estructura
El carro de componentes consta esencialmente del bastidor, la mesa para la recepción del ali-
mentador, el contenedor de rollos de cinta y el recipiente de desechos de cinta.
3

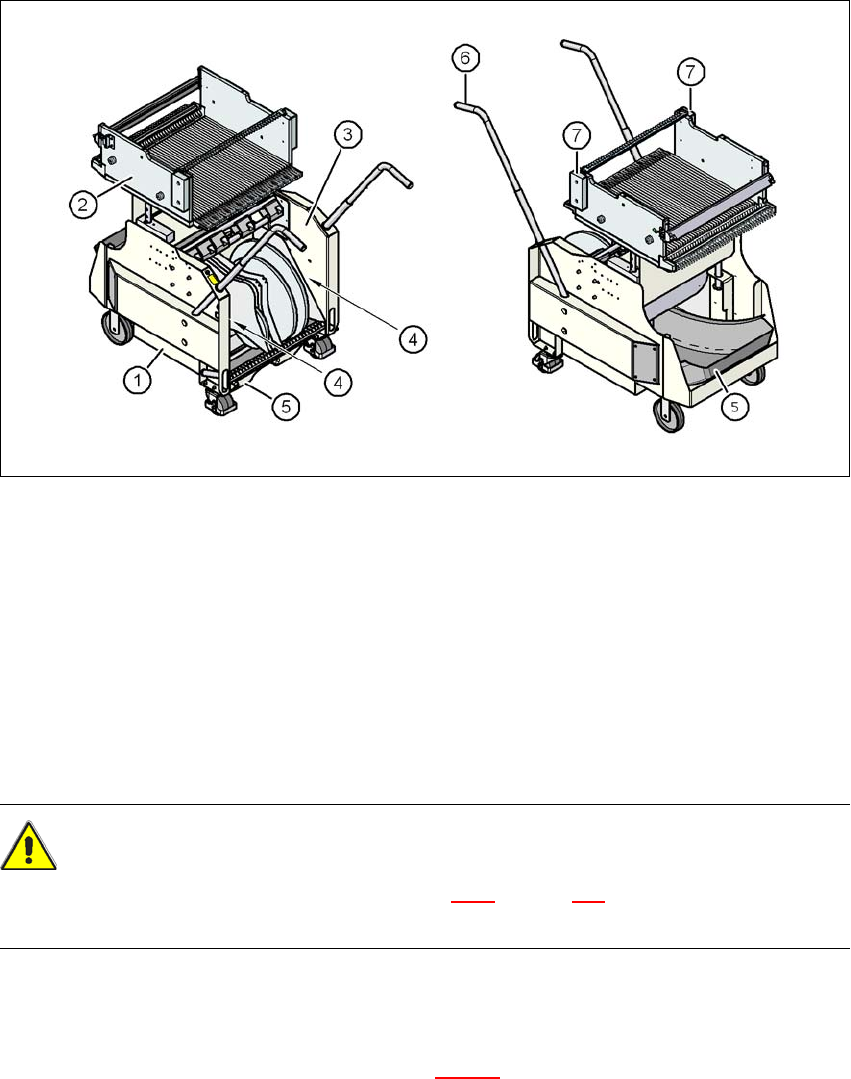

Fig. 3.11 - 3 Carro de componentes, SIPLACE serie-X, vista frontal y vista posterior
(1) Chasis
(2) Mesa de componentes
(3) Contenedor de cinta
(4) Ranura para recepción de listas de equipamiento
(5) Recipiente de desechos de cinta
(6) Asidero
(7) Protección de acceso
CUIDADO 3
Observe la indicación de seguridad en el apartado 5.4.2
, página 333, cuando Ud. extrae el reci-
piente de desechos de cinta del carro de componentes.
3.11.2 Descripción
El contenedor de rollos de cinta (pos. 3 en la Fig. 3.11 - 3) en la ejecución estándar acepta rollos
de hasta 17" (432 mm).
