Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.9 Alimentadores-X para el carro de componentes de la serie-X SIPLACE
Edición 07/2008 ES
183
3.9.4.2 Adaptador de alimentador para la serie-X con alimentador lineal vibratorio
INDICACIÓN 3
Al volumen de suministro del adaptador para alimentadores de la serie-X pertenece una placa
adaptadora:
– Para alturas de componentes hasta 16,5 mm se debe utilizar la placa adaptadora.
– Para alturas de componentes entre 16,5 mm y 25 mm se procesan sin placa adaptadora.
3

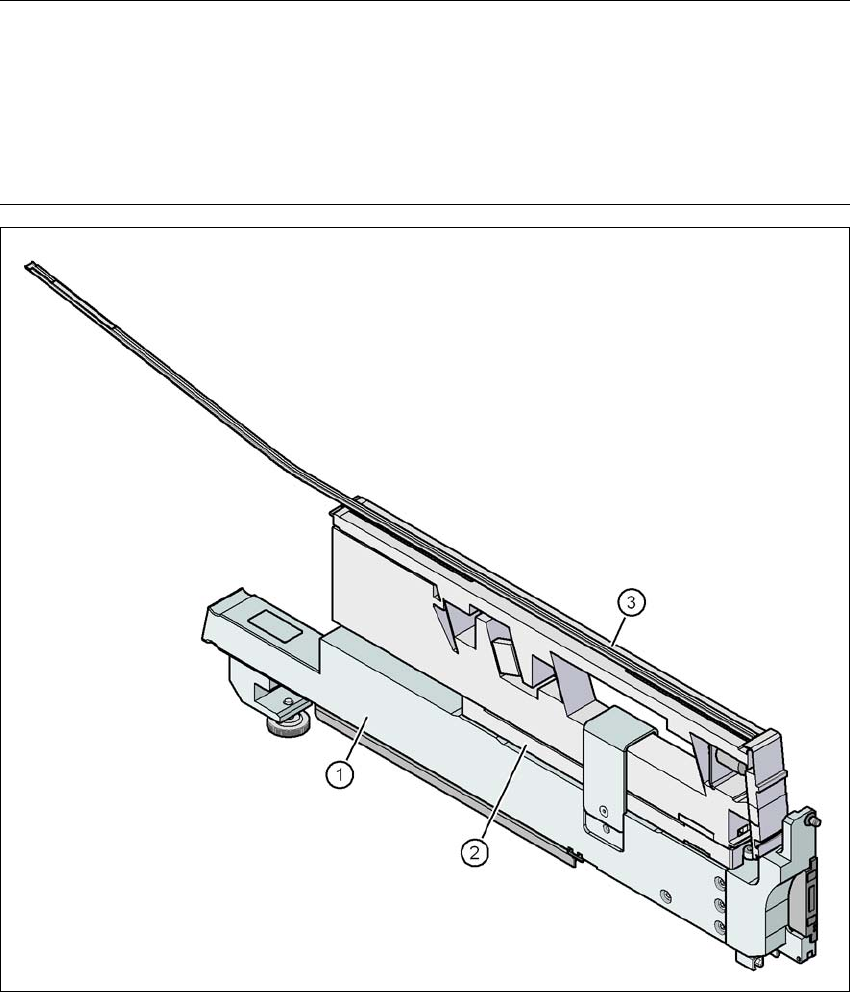

Fig. 3.9 - 14 Adaptador de alimentador para la serie-X con alimentador lineal vibratorio
(1) Adaptador para alimentadores de la serie-X (00141305-xx)
(2) Placa adaptadora 16,5 mm (incluida en el volumen de suministro)
(3) Alimentador lineal vibratorio
3 Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
3.9 Alimentadores-X para el carro de componentes de la serie-X SIPLACE A partir de la versión de software SR.605.xx
Edición 07/2008 ES
184
3.9.4.3 Adaptador de alimentador para la serie-X con Reject Conveyor (módulo de
eliminación)
3
Fig. 3.9 - 15 Adaptador de alimentador para la serie-X con alimentador lineal vibratorio
(1) Adaptador para alimentadores de la serie-X (00141305-xx)
(2) Placa adaptadora para Reject Conveyor (00141308-xx)
(3) Reject Conveyor (módulo de eliminación)
Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.9 Alimentadores-X para el carro de componentes de la serie-X SIPLACE
Edición 07/2008 ES
185
3.9.5 Interfaz de datos y de energía para alimentadores-X
Artículo N° 00141247-xx interfaz de datos y de energía para alimentador X
3
Fig. 3.9 - 16 Interfaz de datos y de energía para alimentadores-X
(1) Tecla para soltar el trinquete de desbloqueo
(2) Panel de mando
(3) Cable de datos
(4) Cable de alimentación de corriente
(5) Caja del sistema electrónico
(6) Patas plegables
(7) Perfil Omega para la guía de los alimentadores
(8) Trinquete de bloqueo
(9) Agujero de alojamiento para el perno de centrado delantero del alimentador
(10) Placa básica
(11) Portabobinas
