Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación A partir de la versión de software SR.605.xx 6.3 Cambiador matricial de cargadores Edición 07/2008 ES 423 6.3.5 Dimensiones de la máqui na automática X…
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.3 Cambiador matricial de cargadores A partir de la versión de software SR.605.xx
Edición 07/2008 ES
422
6.3.4.2 Elementos de operación
6

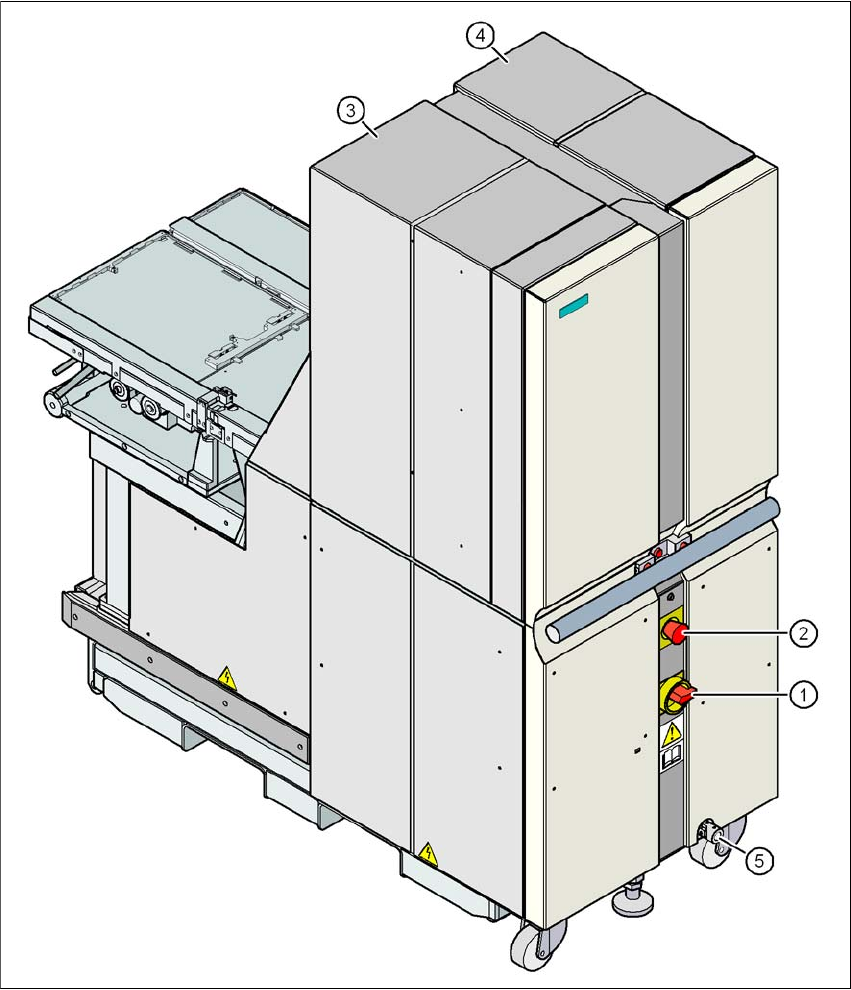

Fig. 6.3 - 2 Cambiador matricial de cargadores, vista posterior
(1) Interruptor principal
(2) Pulsador de PARADA DE EMERGENCIA
(3) Torre 1 para la recepción de máx. 30 soportes de cargadores superficiales (hasta 60 JEDEC-
Trays)
(4) Torre 2 para el alojamiento de máx. 40 soportes de cargadores superficiales (hasta 40 JE-
DEC-Trays)
(5) Punto de aplicación de la manivela para el ajuste de altura del cambiador matricial de carga-
dores
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.3 Cambiador matricial de cargadores
Edición 07/2008 ES
423

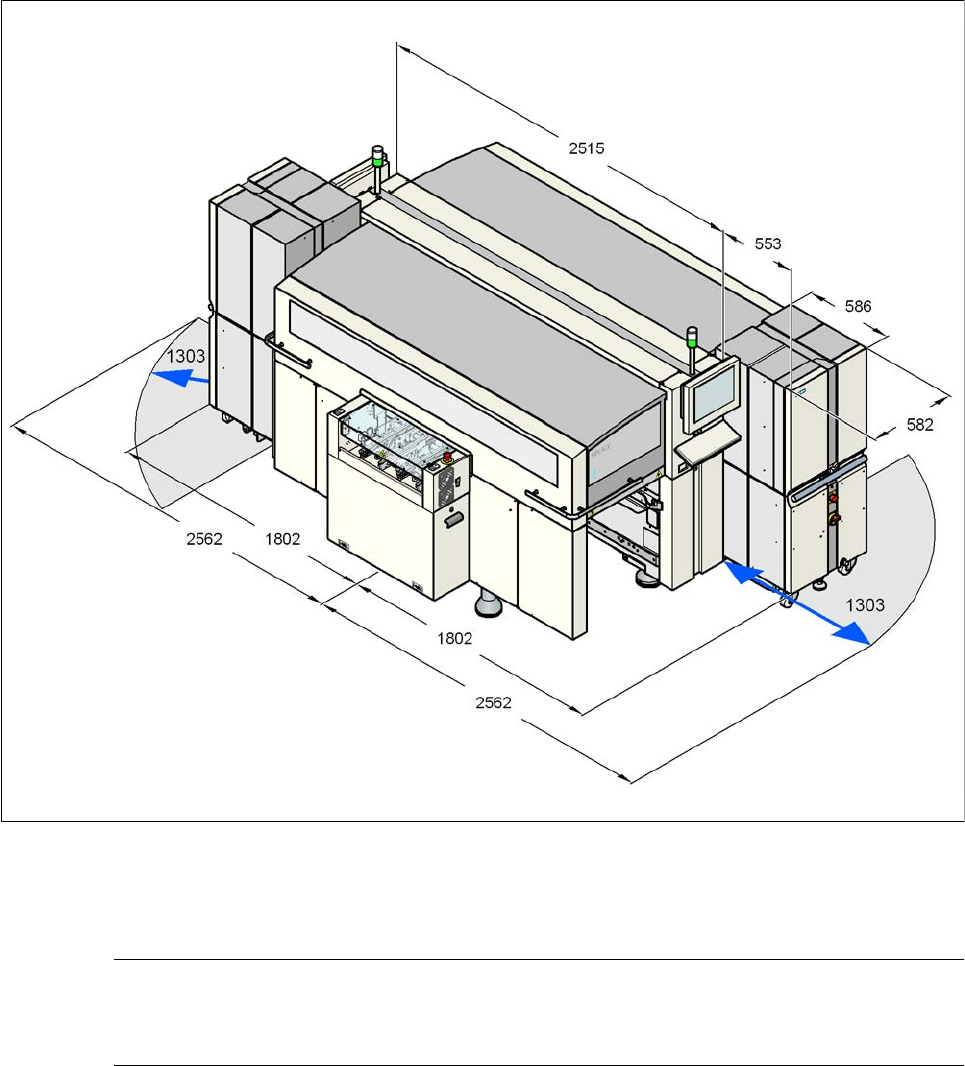

6.3.5 Dimensiones de la máquina automática X4 con CMC
6
6
6
6
Fig. 6.3 - 3 Dimensiones de la máquina automática X4 con cambiador matricial de cargadores en milímetros
6
INDICACIÓN 6
En las posiciones 2 y 4 puede acoplarse un cambiador matricial de cargadores en lugar de un
carro de componentes.
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.3 Cambiador matricial de cargadores A partir de la versión de software SR.605.xx
Edición 07/2008 ES
424
6.3.6 Dimensiones de la máquina automática X3 con CMC
6
6
6
6
Fig. 6.3 - 4 Dimensiones de la máquina automática X3 con cambiador matricial de cargadores en milímetros
INDICACIÓN 6
En las posiciones 2 y 4 puede acoplarse un cambiador matricial de cargadores en lugar de un
carro de componentes.
