Instrucciones de servicio SIPLACE Serie-X 5 Tareas para los operadores A partir de la versión de software SR.605.xx 5.4 Cambio de turno Edición 07/2008 ES 333 5.4.2 Indicaciones de seguridad p ara vaci ar el recipiente d…
5 Tareas para los operadores Instrucciones de servicio SIPLACE Serie-X
5.4 Cambio de turno A partir de la versión de software SR.605.xx
Edición 07/2008 ES
332
5.4 Cambio de turno
INDICACIÓN: 5
Informaciones complementarias las encuentra en los siguientes manuales o soportes de datos:
– Primeros pasos con software de la estación 605.xx
– Instrucciones de mantenimiento SIPLACE serie-X
– Catálogo de piezas en el CD del producto
5.4.1 Operaciones para el cambio de turno
→ Empalme las cintas a tiempo. Después de un cambio de turno los alimentadores no deben
rellenarse de inmediato. Esto minimiza elevados períodos de parada.
→ En el cambio de turno entregue informaciones importantes al siguiente operador. Estas son
por ejemplo modificaciones del programa de colocación. Para ello siga la lista de pasos de
trabajo descritos en el aparte 5.8
, página 356.
→ Ejecute un control de equipamiento.
Verifique si los alimentadores están equipados con los componentes correctos y se encuen-
tran en la posición correcta en el carro de componentes, y el ancho de paso de transporte
está ajustado de forma correcta.
→ Entregue la línea en el estado en que usted mismo la desea al comenzar turno, es decir:
– Los recipientes de descarga están vaciados.
– Los recipientes de desechos de cinta están vaciados. Observe la indicación de seguri-
dad en el apartado 5.4.2
, página 333.
– Las zonas de alimentación se deben aspirar con cuidado.
Instrucciones de servicio SIPLACE Serie-X 5 Tareas para los operadores
A partir de la versión de software SR.605.xx 5.4 Cambio de turno
Edición 07/2008 ES
333
5.4.2 Indicaciones de seguridad para vaciar el recipiente de desechos de cinta
5

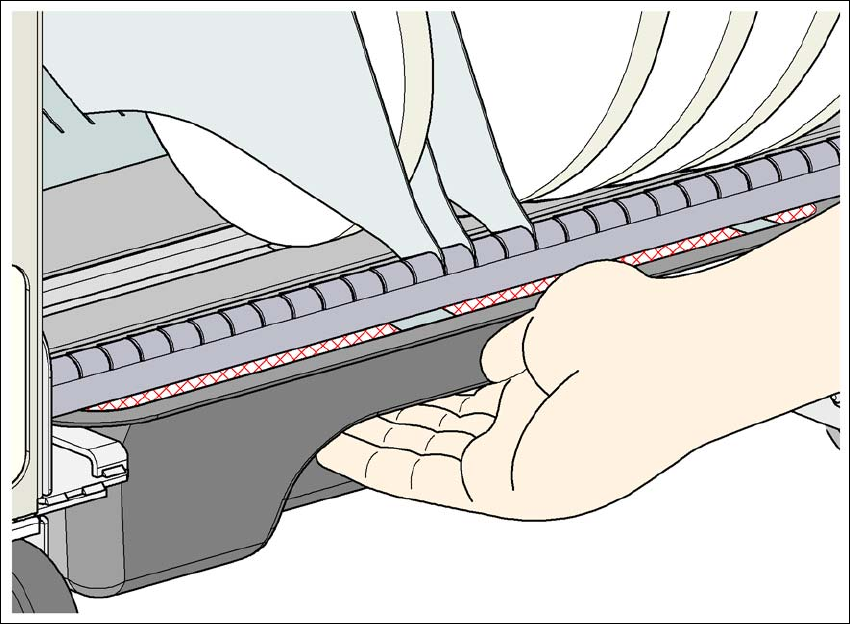

Fig. 5.4 - 1 Indicaciones de seguridad para vaciar el recipiente de desechos de cinta
Para vaciar el recipiente de desechos de cinta se debe extraer del carro de componentes. En ello
existe el peligro de aprisionarse los dedos.
→ Para evitar este riesgo, tome el recipiente de desechos de cinta con los dedos por la cara
inferior de la cubeta y coloque el pulgar sobre la misma.
→ En ningún caso coloque el pulgar en la ranura existente entre el contenedor de cinta y el re-
cipiente de desechos de cinta, de lo contrario se aprisiona el pulgar.
5 Tareas para los operadores Instrucciones de servicio SIPLACE Serie-X
5.5 Ejecutar una ronda de control A partir de la versión de software SR.605.xx
Edición 07/2008 ES
334
5.5 Ejecutar una ronda de control
5.5.1 Controlar los alimentadores-X
5
Fig. 5.5 - 1 Controlar los alimentadores-X
(1) Chapaleta
(2) Cuchilla
(3) Visualización de estado
(4) Visualización LCD
5
→ Controle si el recipiente de película del alimentador de cinta-X está lleno. Abra para ello la
chapaleta (pos. 1). Extraiga la película de cubierta y córtela con unas tijeras o en la cuchilla
integrada (pos. 2 para alimentadores de cinta X de 8 y 12 mm.
