Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación A partir de la versión de software SR.605.xx 6.1 Cambiador de pipetas Edición 07/2008 ES 389 6.1.2.10 Cambiador de pipet as "Fila 2" p ara el…
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.1 Cambiador de pipetas A partir de la versión de software SR.605.xx
Edición 07/2008 ES
388
INDICACIÓN
El cargador se debe colocar de forma que los pernos de centrado se deslicen en el agujero de
centrado (pos. 3 en la Fig. 6.1 - 14
, página 387) y en el agujero oblongo (pos. 4 en la Fig. 6.1 -
14, página 387). 6
→ Primero coloque el cargador con el lado de numeración de pipetas 1, 2, 3 y 4 sobre el soporte.
El retén (pos. 2 en la Fig. 6.1 - 14
, página 387) debe deslizarse en la ranura del cargador.
→ Presione el gancho elástico alejándolo del cargador.
→ Presione el cargador sobre el soporte hasta que se encuentre al mismo nivel y libere el gancho
elástico. El gancho elástico debe encajar.
6.1.2.9 Reconocimiento de posición
Cada cargador del cambiador de pipetas tiene una marca para el reconocimiento de posición.
6

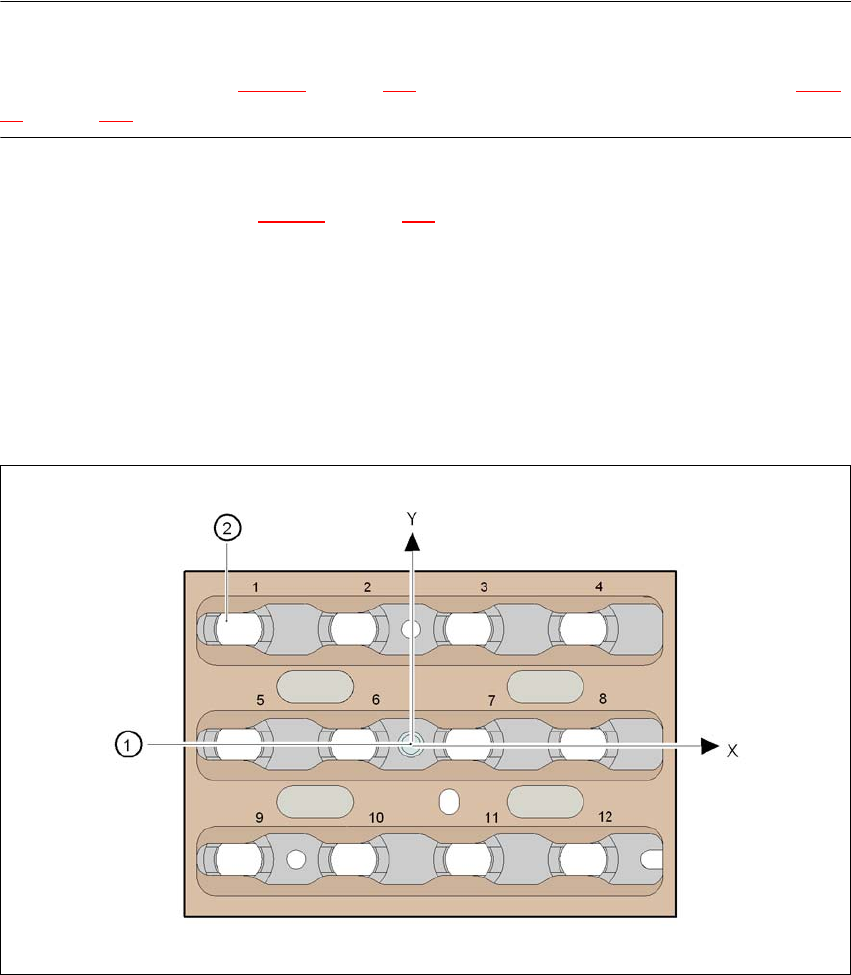

Fig. 6.1 - 15 Cambiador de pipetas - reconocimiento de posición
(1) Marca de posición
(2) Posición de las pipetas en el cargador respecto a la marca de posición
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.1 Cambiador de pipetas
Edición 07/2008 ES
389
6.1.2.10 Cambiador de pipetas "Fila 2" para el cabezal Collect&Place de 12 segmentos
Artículo N° 00119663-xx Cambiador de pipetas 2, HF/X/D3, cabezal Collect&Place de 12 seg-
mentos
El cambiador de pipetas "Fila 2" puede instalarse en las siguientes posiciones:
Máquina automática X4: Posiciones 1, 2, 3 y 4 (ver Fig. 6.1 - 10
, página 382)
Máquina automática X3: Posiciones 1, 3 y 4 (ver Fig. 6.1 - 11
, página 383)
Máquina automática X2: Posiciones 1 y 3 (ver Fig. 6.1 - 12
, página 384)
El paquete de reequipamiento contiene además del cambiador de pipetas un juego de montaje y
un dispositivo extractor de pipetas con recipiente de rechazo.
6
Fig. 6.1 - 16 Juego de montaje para el cambiador de pipetas "Fila 2"
(1) Juego de montaje para el cambiador de pipetas "Fila 2"
(2) Dispositivo para extraer pipetas del tipo 8xx
(3) Dispositivo para extraer pipetas del tipo 9xx
(4) Recipiente de rechazo de pipetas
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.1 Cambiador de pipetas A partir de la versión de software SR.605.xx
Edición 07/2008 ES
390
6.1.3 Cambiador de pipetas para el cabezal Collect&Place de 6 segmentos
Artículo N° 00119662-xx Cambiador de pipetas HF/X/D3, cabezal Collect&Place de
6 segmentos
6
Fig. 6.1 - 17 Cambiador de pipetas para el cabezal Collect&Place de 6 segmentos
6.1.3.1 Descripción
Este cambiador de pipetas puede recibir hasta 6 cargadores, cada uno con 6 posiciones de pipe-
tas. Se dispone de dos tipos de cargadores: cargadores para pipetas del tipo 8xx y cargadores
para pipetas del tipo 9xx. Los cargadores se alojan en un soporte conjunto. Estos están entrados
con dos pasadores cilíndricos y fijos con grapas.
6.1.3.2 Datos técnicos
6
Cambiador de pipetas para el cabezal Collect&Place de 6 segmentos
Dimensiones (longitud x ancho x altura) 448 x 122,5 x 97,7 mm³
Número de posiciones de pipeta 36
Tipos de pipetas 8xx, 9xx
Tiempo de cambio de pipetas Aprox. 2 seg. por cada pipeta
Conexión para el aire comprimido 0,48 MPa (4,8 bares)
