3.9.1.5 Diseño del alimentador de cinta de SIPLACE serie-X
Las dos ilustraciones siguientes muestran el diseño del alimentadores de cinta para la serie-X en
base a un alimentador de cinta-X de 8 mm.
3

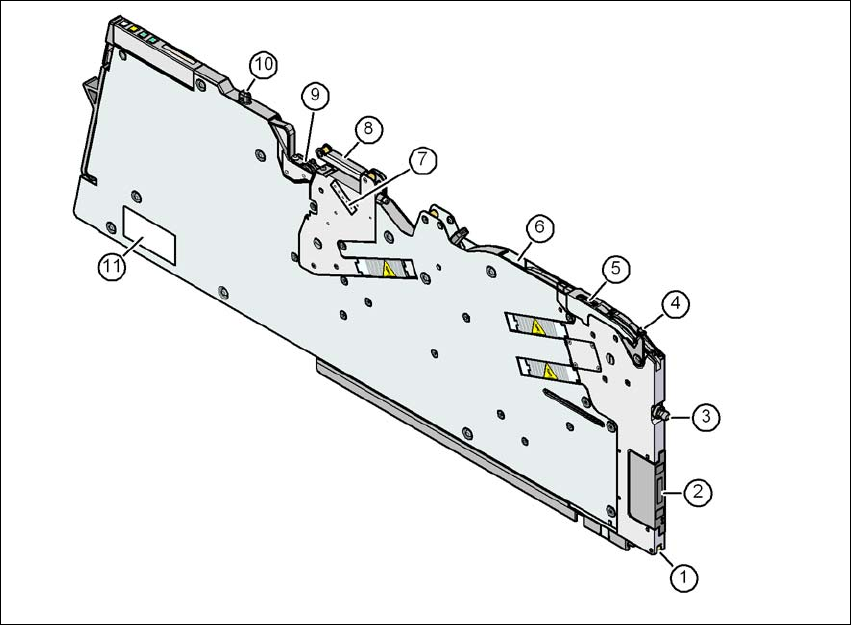

Fig. 3.9 - 1 Alimentador de cinta-X 8 mm - vista frontal
(1) Rueda de bloqueo (El trinquete de bloqueo de la mesa de componentes retiene el alimenta-
dor con la rueda de bloqueo en su posición final).
(2) IFDE (Interfaz de datos y energía)
(3) Perno de centrar "delante"
(4) Palanca para elevar la ventana de recogida para colocar y retirar la cinta
(5) Ventana de recogida
(6) Agujero de salida del canal guía de cinta
(7) Ajuste de la tensión de la película de cubierta
(8) Balancín de película de cubierta
(9) Ruedas de relleno de película de cubierta
(10) Perno de centrar "atrás"
(11) Placa indicadora de tipo
Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.9 Alimentadores-X para el carro de componentes de la serie-X SIPLACE
Edición 07/2008 ES
169
3
Fig. 3.9 - 2 Alimentador de cinta-X 8 mm - vista posterior
(1) Agujero de entrada al canal guía de cinta con muelle de cinta
(2) Tapa para el recipiente de película de cubierta
(3) Cuchilla integrada para cortar la película de cubierta
(4) Asidero de extracción, encajado
(5) Panel de mando
(6) Motor de accionamiento para el dispositivo de transporte de película de cubierta
(7) Motores de accionamiento para el transporte de cinta
(8) Corredera giratoria para eliminar componentes
(9) Guía de deslizamiento delantera
(10) Guía de deslizamiento trasera
(11) Representación gráfica de la posición de recogida en función del tamaño de los componen-
tes
3 Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
3.9 Alimentadores-X para el carro de componentes de la serie-X SIPLACE A partir de la versión de software SR.605.xx
Edición 07/2008 ES
170
3.9.2 Datos técnicos de los alimentadores de la SIPLACE serie-X
Las siguientes páginas contienen ilustraciones de alimentadores de la serie-X y los datos técni-
cos.
3.9.2.1 Alimentador de cinta 8 mm X
3
Fig. 3.9 - 3 Alimentador de cinta 8 mm X
3
Alimentador de cinta 8 mm X Artículo N° 00141270-xx
Alimentador de cinta 8 mm X con sensor de
empalme
Artículo N° 00141290-xx
Ancho 10,8 mm
Posiciones de alimentador ocupadas 1
Ancho de paso de transporte 1 mm / 2 mm / 4 mm / 8 mm
Tiempo de cambio para la cinta < 45 s
Tiempo de cambio del alimentador preequipado
en la máquina automática
≤ 8 s
