5.6.5.1 Preparar la mesa de componentes (SIPLACE HF) y los alimentadores-S para
el equipamiento
→ Limpie la superficie necesaria para el alimentador.
→ Limpie la superficie necesaria en la mesa de componentes.
→ Retire los componentes sueltos de la mesa de componentes utilizando un pincel o una aspi-
radora con una tobera apropiada.
CUIDADO 5
Evite retirar de la mesa componentes con los dedos. Se puede lesionar con fragmentos me-
tálicos pequeños.
5.6.5.2 Colocar el alimentador-S
→ Coloque el alimentador (pos. 1 en la Fig. 5.6 - 9, página 350) primero con la cara frontal - esta
cara es el lado con la pata bifurcada - sobre la mesa de componentes (pos. 4 en la Fig. 5.6
- 9, página 350) de forma que la perno de centrar (pos. 2) se deslice sobre la mesa de com-
ponentes en la ranura de la pata del alimentador.
→ Baje ahora el alimentador en la cara posterior, hasta que el casquete (pos. 3 en la Fig. 5.6 -
9, página 350) desaparezca completamente en el agujero del alimentador.
→ Observe que el alimentador se encuentre en posición correcta sobre la mesa de componen-
tes conforme a su ancho (ver Fig. 5.6 - 10
, página 352).
→ Controle si el alimentador se apoya de forma plana sobre la mesa de componentes. Para
ello, toque ligeramente con los dedos contra el alimentador por un lado. Éste no debe poder
moverse.
→ Conecte el enchufe del alimentador (pos. 5 en la Fig. 5.6 - 9
, página 350) a la hembrilla que
se encuentra debajo. En ello, el punto rojo del enchufe debe indicar hacia el punto rojo de la
hembrilla.
INDICACIÓN 5
Observe que en la conexión del alimentador se utilice incondicionalmente la hembrilla co-
rrespondiente a la posición, ya que los alimentadores reciben el impulso de mando a través
de esta hembrilla. Es posible que el alimentador no funcione bien cuando no se conecta a la
hembrilla correcta. Informaciones detalladas sobre la asignación de enchufe y hembrilla las
encuentra en la instrucciones de servicio del alimentador correspondiente.
5 Tareas para los operadores Instrucciones de servicio SIPLACE Serie-X
5.6 Equipar los alimentadores A partir de la versión de software SR.605.xx
Edición 07/2008 ES
352
5

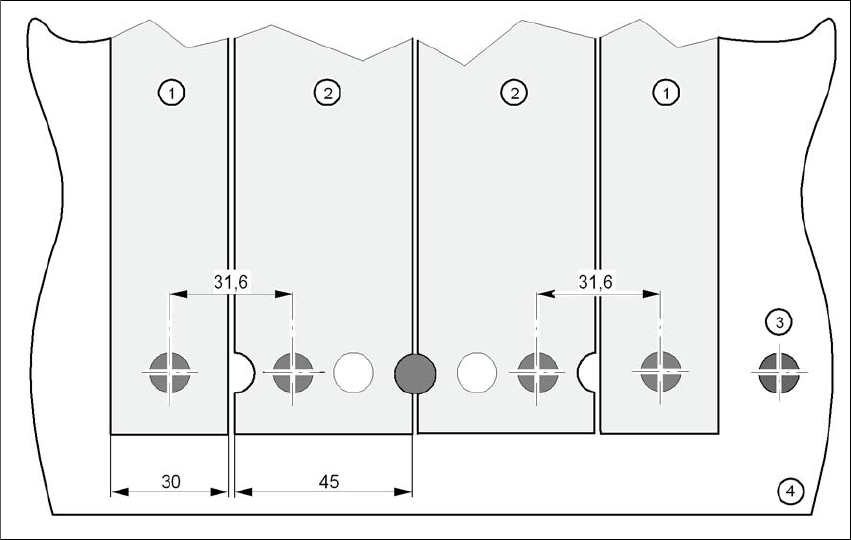

Fig. 5.6 - 10 Colocar en la mesa de componentes alimentadores-S con un ancho de 30 ó 45 mm
(1) Alimentador, ancho 30 mm
(2) Alimentador, ancho 45 mm
(3) Casquete
(4) Mesa de componentes
5.6.6 Equipamiento del alimentador-X
El equipamiento de los alimentadores-X se describe en la "Jobguide".
Instrucciones de servicio SIPLACE Serie-X 5 Tareas para los operadores
A partir de la versión de software SR.605.xx 5.7 Observar las visualizaciones LCD y visualizaciones de estado en el alimentador-X
Edición 07/2008 ES
353
5.7 Observar las visualizaciones LCD y visualizacio-
nes de estado en el alimentador-X
Los alimentadores-X poseen una visualización de estado de varios colores para indicar los esta-
dos de servicio (pos. 6 en la Fig. 5.7 - 1
) y una visualización LCD para textos (pos. 1 en la Fig.
5.7 - 1
).
5
Fig. 5.7 - 1 Teclas, visualizaciones LCD y visualizaciones de estado en el alimentador-X
(1) Visualización LCD
(2) Tecla AVANCE
(3) Tecla RETROCESO
(4) Tecla PELÍCULA
(5) Tecla SET
(6) Visualización de estado, de varios colores
5.7.1 Visualización de estado
–Verde:
El alimentador se encuentra en disposición de servicio y está incluido en el equipamiento ac-
tual.
–Naranja:
Se indica una advertencia. El texto de la advertencia aparece en la visualización LCD.
–Rojo:
Se ha presentado un funcionamiento erróneo. El mensaje de error aparece en la visualiza-
ción LCD.
– Apagado:
El alimentador no está incluido en el equipamiento actual.
