2 Seguridad de servicio Instrucciones de servicio SIPLACE Serie-X 2.6 Sistemas de seguridad A partir de la versión de software SR.605.xx Edición 07/2008 ES 80 2.6.2.3 Descripción de funcionamiento Interruptor principal e…
Instrucciones de servicio SIPLACE Serie-X 2 Seguridad de servicio
A partir de la versión de software SR.605.xx 2.6 Sistemas de seguridad
Edición 07/2008 ES
79
2.6.2.2 Posición de los interruptores de protección de la máquina automática
2

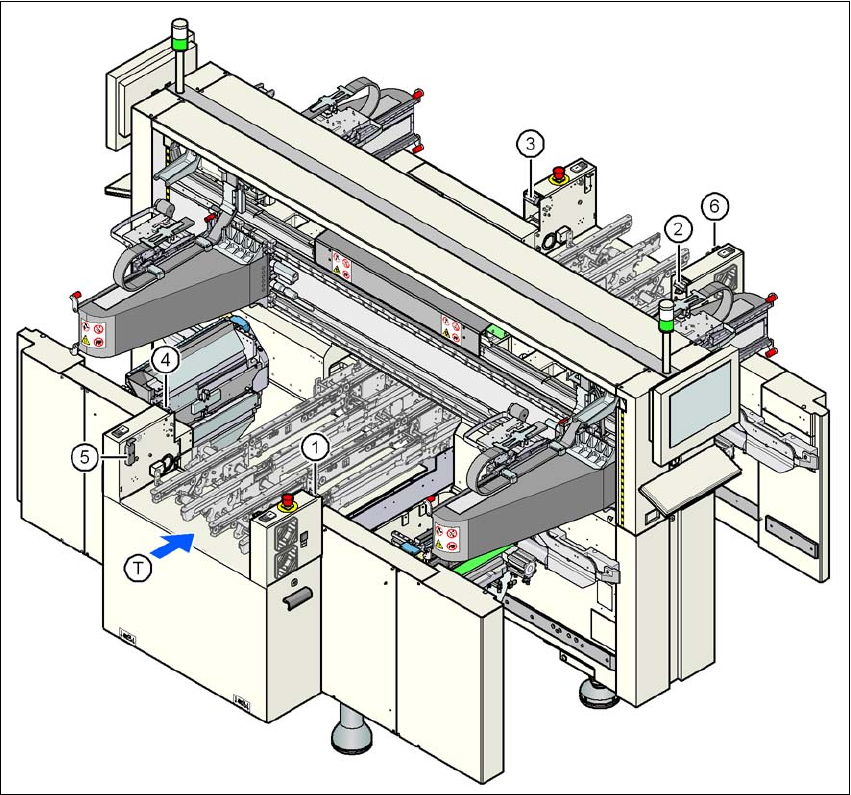

Fig. 2.6 - 5 Posición de los interruptores de protección de la máquina automática
2
(1) Interruptor de las cubiertas de protección, posición 1
(2) Interruptor de las cubiertas de protección, posición 2
(3) Interruptor de las cubiertas de protección, posición 3
(4) Interruptor de las cubiertas de protección, posición 4
(5) Interruptor de protección para la tapa en el lado de entrada del transporte de las tarjetas de
circuitos impresos
(6) Interruptor de protección para la tapa en el lado de salida del transporte de las tarjetas de
circuitos impresos
(T) Dirección de transporte de TCI
2 Seguridad de servicio Instrucciones de servicio SIPLACE Serie-X
2.6 Sistemas de seguridad A partir de la versión de software SR.605.xx
Edición 07/2008 ES
80
2.6.2.3 Descripción de funcionamiento
Interruptor principal en posición OFF (ver pos. 1 en la Fig.
2.6 - 3, página 77) 2
El interruptor principal separa de la red las tres fases L1, L2 y L3.
ADVERTENCIA
A pesar de encontrarse desconectado el interruptor principal, los siguientes componentes condu-
cen aún tensiones peligrosas:
– Bornes de conexión de cable L1, L2 y L3 del interruptor principal Q1
– Filtro de red Z1
– Enchufe de servicio X102
– Fusible automático F1 para el enchufe de servicio
– El color de todos los conductores que conducen corriente estando el interruptor principal des-
conectado es marrón.
→ Por esta razón un manejo o tratamiento inadecuado de estas máquinas automáticas puede
causar la muerte o graves lesiones, así como considerables pérdidas materiales.
→ Por esta razón, observe las prescripciones válidas de prevención de accidentes y las pres-
cripciones DIN (especialmente DIN EN 60 204, parte 1) o las prescripciones de su país.
→ Solamente personal calificado e instruido puede abrir la puerta de protección de la unidad de
alimentación de corriente.
Interruptor principal en posición ON 2
Después de conectar el interruptor principal se inicia el ordenador de mando y el controlador de
la máquina. Se ponen a disposición todas las tensiones de alimentación con excepción de las ten-
siones de circuito intermedio para los ejes de portal (250 V CC) y los ejes de estrella (145 V CC).
Pulsador de parada negro (pos. 2 y 7 en la Fig. 2.6 - 3, página 77 y pos. 3 y 5 en la Fig. 2.6 - 4,
página
78) 2
Con estos pulsadores para la máquina automática.
Pulsador de arranque blanco (pos. 3 y 6 en la Fig. 2.6 - 3, página 77 y pos. 2 y 4 en la Fig. 2.6 -
4, página 78) 2
Después de conectar el interruptor principal se solicita accionar el pulsador de arranque para
arrancar la máquina automática para pedidos de colocación. La misma solicitud se le hace
cuando ha abierto las cubiertas de protección o accionado el pulsador PARADA EMERGENCIA.
Contador de componentes (pos. 4 en la Fig. 2.6 - 3, página 77) 2
Aquí puede leer el número de componentes dotados.
Instrucciones de servicio SIPLACE Serie-X 2 Seguridad de servicio
A partir de la versión de software SR.605.xx 2.6 Sistemas de seguridad
Edición 07/2008 ES
81
Pulsador de PARADA DE EMERGENCIA con enganche forzado (pos. 5 en la Fig. 2.6 - 3, página
77 y pos. 1 en la Fig. 2.6 - 4, página 78) 2
El pulsador de PARADA EMERGENCIA es un pulsador rojo el cual después de accionado per-
manece enclavado en esta posición. Al accionar el pulsador de PARADA DE EMERGENCIA se
abre el contacto de conmutación / mando del circuito de PARADA DE EMERGENCIA - se activa
la combinación de seguridad de contactores (CSC K6). La tensión de circuito intermedio (250 V
CC) para los ejes de los portales y la tensión de circuito intermedio (145 V CC) para los ejes es-
trella se desconectan. El servoamplificador de los ejes-DP o ejes-Z se siguen alimentando con 40
V CC. El contacto de aviso del pulsador de PARADA EMERGENCIA se abre y en la pantalla apa-
rece el mensaje "PARADA EMERGENCIA accionado". Se desactivan los siguientes grupos cons-
tructivos:
– transporte de TCI
– bloqueo de TCI
– ajuste de anchura
– tope TCI
– cortadora de cinta vacía.
INDICACIÓN
La colocación se interrumpe y después de que la máquina está en capacidad de funcionamiento
se puede continuar o interrumpir. 2
Pulsadores para el acople y desacople del carro de componentes 2
En el lado de entrada y el lado de salida de la máquina automática se encuentran respectiva-
mente dos pulsadores para acoplar y desacoplar el carro de componentes.
– Pulsador (pos. 6 en la Fig. 2.6 - 4
, página 78) para el acople y desacople del carro de com-
ponentes en la posición 1
– Pulsador (pos. 8 en la Fig. 2.6 - 3
, página 77) para el acople y desacople del carro de com-
ponentes en la posición 2
– Pulsador (pos. 9 en la Fig. 2.6 - 3
, página 77) para el acople y desacople del carro de com-
ponentes en la posición 3
– Pulsador (pos. 7 en la Fig. 2.6 - 4
, página 78) para el acople y desacople del carro de com-
ponentes en la posición 4
Los carros de componentes se pueden acoplar solamente con las cubiertas de protección cerra-
das.
Interruptor de las cubiertas de protección 1, 2, 3 y 4 (pos. 1, 2, 3 y 4 en la Fig. 2.6 - 5, página
79) e interruptor de protección para las tapas en el lado de entrada y de salida del transporte
de las tarjetas de circuitos impresos (pos. 5 y 6 en la Fig.
2.6 - 5, página 79) 2
Estos interruptores controlan si las cubiertas de protección y tapas están cerradas. Si están ce-
rradas, el contacto de PARADA DE EMERGENCIA y el contacto de aviso están cerrados. Al abrir
una de las cubiertas o tapas se abre el contacto de PARADA DE EMERGENCIA y el contacto de
aviso. Componentes individuales se desactivan o permanecen activos (ver Fig. 2.6 - 8
, página
86
).
