Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.10 Interfaz Siemens
Edición 07/2008 ES
445
6.10 Interfaz Siemens
Artículo N° 00116808-xx SIPLACE Interfaz HF/X/D3
En las máquinas automáticas de colocar de la serie-X la interfaz de transporte se configura con-
forme al estándar SMEMA. Sin embargo existe la posibilidad utilizar esta interfaz conforme al es-
tándar Siemens. Esta es una gran ventaja cuando una máquina automática de la serie-X se debe
integrar a líneas SIPLACE de modelos anteriores. Por esta razón no es necesario un reequipa-
miento de las máquinas automáticas de modelos anteriores al estándar SMEMA.
Simplemente configure la interfaz de transporte de las máquinas automáticas de la serie-X en el
estándar Siemens y conecte las máquinas automáticas con el cable de interfaz correspondiente.
Informaciones más detalladas las puede tomar de "Instrucciones de reequipamiento, interfaz de
transporte - Siemens", artículo N° 00194343-01.
6.11 Paquete para el reconocimiento de empalmes
Artículo N° 00119642-xx reconocimiento de empalmes, controlador de la mesa HF/X/D3
Artículo N° 00116937-xx reconocimiento de empalmes, paquete de estación HF/X/D3
Artículo N° 00141xxx-xx sensores de empalme para alimentadores de cinta-S
(n° de artículo ver apartado 3.10.7
, página 192)
El reconocimiento de empalmes sirve para reconocer un cambio de carga en los componentes.
Las cintas de componentes están unidas en el empalme con una tira metálica.
La cinta de componentes pasa sobre el sensor de empalme instalado en el alimentador e indica
un cambio de cinta.
6.12 Tarjeta de circuitos impresos larga
Artículo N° 00119672-xx Tope, TCI larga, SIPLACE HF/X/D3
Artículo N° 00119629-xx Ancho de transporte 250/508 mm ("TCI ancha"), serie-X/D3
Los siguientes formatos de las tarjetas de circuitos impresos pueden procesarse en las máquinas
automáticas de la serie-X:
6
Transporte sencillo (ancho estándar) 50 x 50 mm² hasta 450 x 460 mm²
Transporte sencillo "TCI ancha" 50 x 50 mm² hasta 450 x 508 mm²
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.12 Tarjeta de circuitos impresos larga A partir de la versión de software SR.605.xx
Edición 07/2008 ES
446
6
6
Para colocar componentes en las tarjetas de circuitos impresos con una longitud superior a 450
mm ofrecemos la opción "Tarjeta de circuitos impresos larga" como juego de reequipamiento.
Con la opción "Tarjeta de circuitos impresos larga" instalada es posible procesar los siguientes
formatos de las tarjetas de circuitos impresos:
6
6
6
El juego de reequipamiento consta de las siguientes partes:
– Sistema mecánico completo: topes, sensores, cable y piezas de montaje
– Opción CD para liberar el funcionamiento en el ordenador SIPLACE-Pro
– Instrucciones de reequipamiento
INDICACIÓN 6
Para el transporte doble se debe pedir la opción "TCI larga" 2x.
Informaciones más detalladas las puede tomar de las instrucciones de reequipamiento "Opción -
tarjeta de circuitos impresos larga", artículo N° 00193888-01.
Transporte doble (ancho estándar) 50 x 50 mm² hasta 450 x 216 mm²
Transporte doble "TCI ancha" 50 x 50 mm² hasta 450 x 250 mm²
Transporte doble en modo "Transporte sencillo" 50 x 50 mm² hasta 450 x 416 mm²
Transporte doble en modo "Transporte sencillo", "TCI ancha" 50 x 50 mm² hasta 450 x 450 mm²
Transporte sencillo "TCI larga" (ancho estándar) 50 x 80 mm² hasta 610 x 460 mm²
Transporte sencillo "TCI ancha", "TCI larga" 50 x 80 mm² hasta 610 x 508 mm²
Transporte doble "TCI larga" 50 x 80 mm² hasta 610 x 216 mm²
Transporte doble "TCI ancha", "TCI larga" 50 x 80 mm² hasta 610 x 250 mm²
Transporte doble en modo "Transporte sencillo", "TCI larga" 50 x 80 mm² hasta 610 x 416 mm²
Transporte doble en modo "Transporte sencillo", "TCI an-
cha", "TCI larga"
50 x 80 mm² hasta 610 x 450 mm²
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.13 Apoyos de espigas magnéticas
Edición 07/2008 ES
447
6.13 Apoyos de espigas magnéticas
Artículo N° 00119680-xx Apoyos de espigas magnéticas HS/HF/X/serie-D
Las tarjetas de circuitos impresos anchas tiene la tendencia a flexionarse elásticamente durante
la colocación, así que en determinadas circunstancias los componentes no se colocan con la pre-
cisión deseada. Las tarjetas de circuitos impresos abombadas influyen también en la precisión de
colocación. Con el posicionamiento de apoyos de espigas magnéticas en la mesa elevadora se
puede eliminar fácilmente este problema.
6

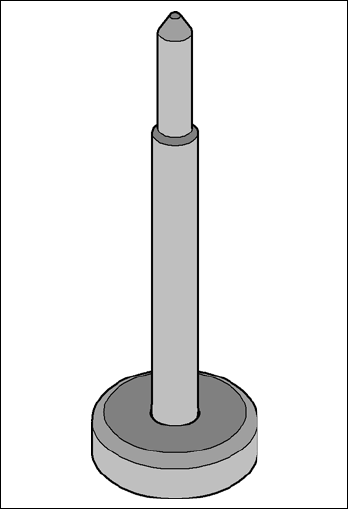

Fig. 6.13 - 1 Apoyos de espigas magnéticas
