3 Datos técnicos de la máquina automática I nstrucciones de servicio SIPLACE Serie-X 3.10 Alimentadores-S para el carro de componentes SIPLACE HF A partir de la versión de software SR.605.xx Edición 07/2008 ES 198 3.10.8…
Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.10 Alimentadores-S para el carro de componentes SIPLACE HF
Edición 07/2008 ES
197
3.10.8.5 Alimentador de cinta 12/16 mm S
3

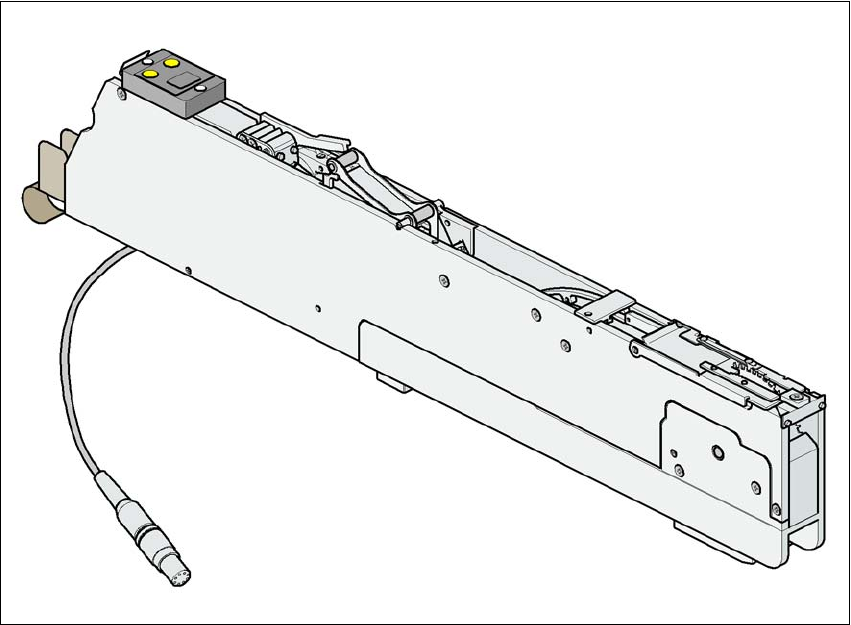

Fig. 3.10 - 5 Alimentador de cinta 12/16 mm S
N° de artículo 00141092-xx 3
Ancho 30,3 mm 3
Pistas por alimentador 1 3
Posiciones de alimentador ocupadas 1 3
Número máximo de alimentadores 4 x 15 3
Reserva de componentes para carretes 7" Aprox. 4.000 unid. 3
Ancho de paso de transporte de 4 mm hasta 24 mm en pasos de 4 mm 3
Material de la cinta Cinta de papel o cinta Blister 3
Altura máx. de componentes 14 mm 3
3 Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
3.10 Alimentadores-S para el carro de componentes SIPLACE HF A partir de la versión de software SR.605.xx
Edición 07/2008 ES
198
3.10.8.6 Alimentador de cinta 24/32 mm S
Fig. 3.10 - 6 Alimentador de cinta 24/32 mm S
N° de artículo 00141093-xx 3
Ancho 42,4 mm 3
Pistas por alimentador 1 3
Posiciones de alimentador ocupadas 1, 5 3
Número máximo de alimentadores 4 x 10 3
Reserva de componentes para carretes 7" Aprox. 2.000 unid. 3
Ancho de paso de transporte de 4 mm hasta 40 mm en pasos de 4 mm 3
Material de la cinta Cinta Blister 3
Altura máx. de componentes 14 mm 3
Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.10 Alimentadores-S para el carro de componentes SIPLACE HF
Edición 07/2008 ES
199
3.10.8.7 Alimentador de cinta 24/32 mm S DP para bolsas profundas
Fig. 3.10 - 7 Alimentador de cinta 24/32 mm S DP para bolsas profundas
N° de artículo 00141193-xx 3
Ancho 42,4 mm 3
Pistas por alimentador 1 3
Posiciones de alimentador ocupadas 1, 5 3
Número máximo de alimentadores 4 x 10 3
Altura de cinta hasta 25 mm 3
Ancho de paso de transporte de 4 mm hasta 40 mm en pasos de 4 mm 3
Material de la cinta Cinta Blister 3
Altura máx. de componentes 24 mm 3
