4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
4.3 Instalación de la máquina automática A partir de la versión de software SR.605.xx
Edición 07/2008 ES
284
4.3.10 Montar el grupo adosado del lado de entrada de TCI
4.3.10.1 Herramientas
– Llave de espigón hexagonal, DIN 911, juego
– Llave de la máquina
4.3.10.2 Montaje
4

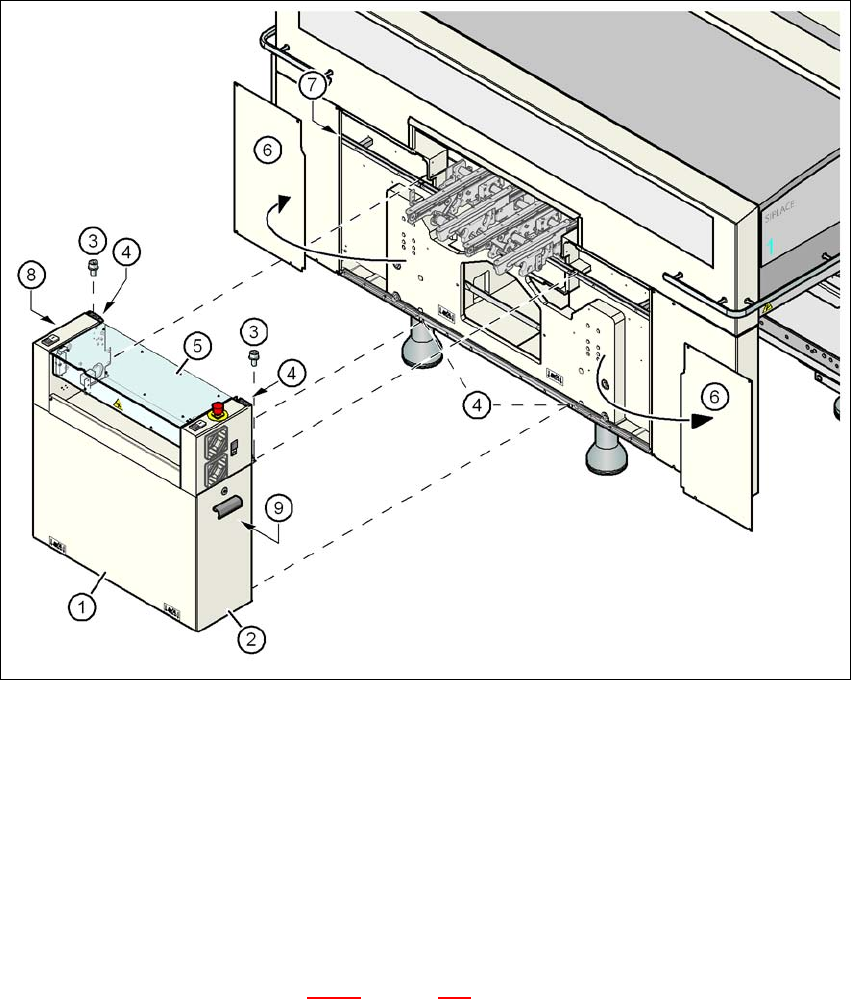

Fig. 4.3 - 15 Montar el grupo adosado del lado de entrada de TCI
(1) Grupo adosado
(2) Puertas
(3) Tornillo cilíndrico DIN 912, M 6x16 y arandela
(4) Conexión de puesta a tierra
(5) Tapa del transporte
(6) Chapa lateral, desmontada
(7) Regleta de encaje
(8) Unidad Box-PC (ver apartado 4.3.11
, página 289)
(9) Unidad de ejes (X3, X4: portales 1 y 4)
Instrucciones de servicio SIPLACE Serie-X 4 Instalación y puesta en servicio
A partir de la versión de software SR.605.xx 4.3 Instalación de la máquina automática
Edición 07/2008 ES
285
→ Retire las dos chapas laterales (pos. 6 en la Fig. 4.3 - 15, página 284).
CUIDADO 4
No desatornille de inmediato los tres tornillos inferiores, sino solamente aflójelos para que la
chapa lateral no se caiga.
→ Suelte el cable de puesta a tierra de la chapa lateral.
→ Retire las dos puertas (pos. 2 en la Fig. 4.3 - 15
, página 284) del grupo adosado (pos. 1).
INDICACIÓN: 4
Para evitar deterioros recomendamos que una segunda persona ayude en el montaje del
grupo adosado.
→ Deposite la unidad Box-PC
a
(pos. 8 en la Fig. 4.3 - 15, página 284) y la unidad de ejes (pos.
9 en la Fig. 4.3 - 15
, página 284) a un lado de la máquina automática para tener espacio su-
ficiente para el montaje del grupo adosado (pos. 1 en la Fig. 4.3 - 15
, página 284).
→ Observe que los cables de conexión a la unidad Box-PC y a la unidad de ejes no estén ten-
sados.
→ Levante el grupo adosado (pos. 1 en la Fig. 4.3 - 15
, página 284) en el bastidor de la máquina
y posiciónelo de forma que el ángulo de montaje descanse sobre la regleta de encaje (pos.
7 en la Fig. 4.3 - 15
, página 284).
CUIDADO 4
Observe que el grupo adosado no colisione con el árbol hexagonal del transporte de TCI y
se deforme.
→ Fije el grupo adosado con 4 tornillos cilíndricos M 6x16 y arandelas (pos. 3 en la Fig. 4.3 -
15, página 284).
a) ver apartado 4.3.11, página 289
4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
4.3 Instalación de la máquina automática A partir de la versión de software SR.605.xx
Edición 07/2008 ES
286
4.3.10.3 Fijar la guía del árbol hexagonal
→ Fije al transporte sencillo una guía para el árbol hexagonal (pos. 8 en la Fig . 4.3 - 14, página
282
) en el grupo adosado, utilizando dos tornillos cilíndricos M 6x16 y arandelas.
→ Fije al transporte doble dos guías para el árbol hexagonal (pos. 8 en la Fig . 4.3 - 14
, página
282
) en el grupo adosado, cada uno con dos tornillos cilíndricos M 6x16 y arandelas.
4.3.10.4 Establecer las conexiones por cable - grupo adosado en el lado de entrada de
TCI
4
Lado izquierdo del grupo adosado
(visto en la dirección de transporte)
Enchufe/cable En el enchufe/
cable
Pulsador de arranque/de parada
Interruptor, tapa del transporte de TCI
X61/03020410 X61/03002537
Interruptor de las cubiertas de protección,
posición 4
X54/03020409 X54/03002540
Pulsador, dispositivo para retraer el carro de com-
ponentes, posición 4
X242/03021056 X242/03021054
Lado derecho del grupo adosado
(visto en la dirección de transporte)
Enchufe/cable En el enchufe/
cable
Pulsador de PARADA DE EMERGENCIA
Pulsador de arranque/de parada
X64/03020687 X64/03002538
Interruptor de las cubiertas de protección,
posición 1
X51/03020409 X51/03002539
Pulsador, dispositivo para retraer el carro de com-
ponentes, posición 1
X212/03021056 X212/03021051
