6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X 6.4 Cambiador de waffle-pack A partir de la versión de software SR.605.xx Edición 07/2008 ES 432 6.4.8 Elementos de operación 6 Fig. 6.4 - 4 CWP - elem…
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.4 Cambiador de waffle-pack
Edición 07/2008 ES
431
6.4.7 Dimensiones de la máquina automática X2 con CWP
6
6
6
Fig. 6.4 - 3 Dimensiones de la máquina automática X2 con cambiador de waffle-pack en milímetros
6
INDICACIÓN 6
En las posiciones 2 y 4 puede acoplarse un cambiador de waffle-pack en lugar de un carro de
componentes.
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.4 Cambiador de waffle-pack A partir de la versión de software SR.605.xx
Edición 07/2008 ES
432
6.4.8 Elementos de operación
6

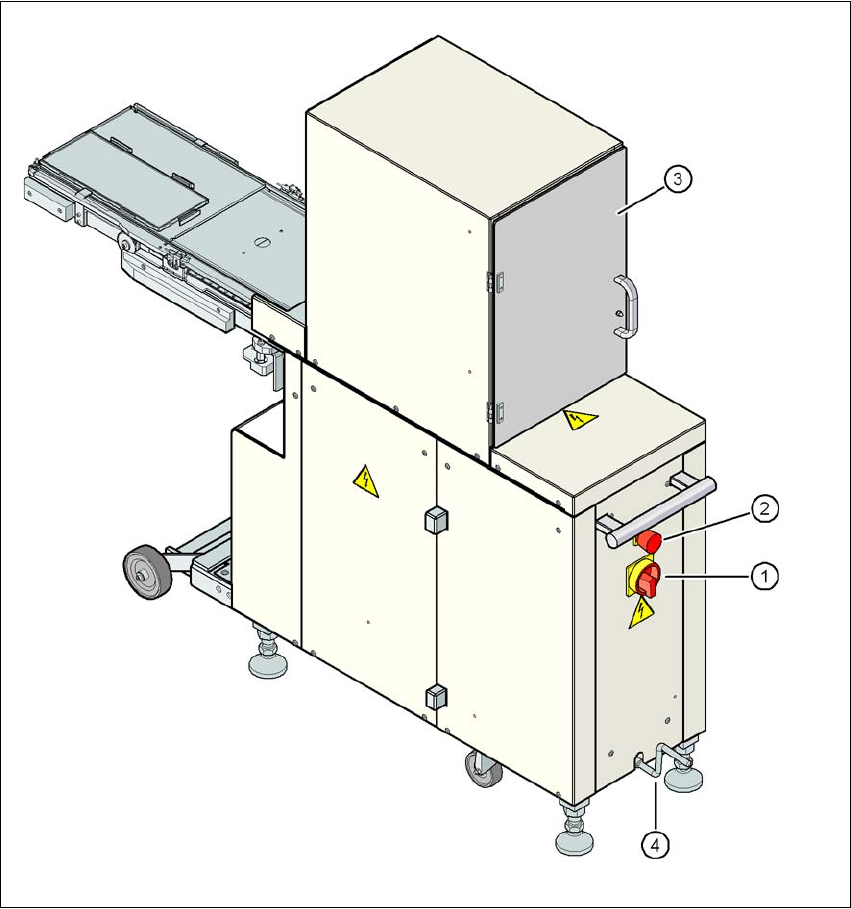

Fig. 6.4 - 4 CWP - elementos de operación
(1) Interruptor principal
(2) Pulsador de PARADA DE EMERGENCIA
(3) Puerta de protección
(4) Manivela para elevar o bajar el bastidor
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.5 Sensor para el recipiente de rechazo - CO
Edición 07/2008 ES
433
6.5 Sensor para el recipiente de rechazo - CO
Artículo N° 00116848-xx Solicitud de recipiente de rechazo de componentes serie-X/D3
El sensor para el recipiente de rechazo - CO supervisa si el recipiente de rechazo se encuentra
correctamente en su soporte.
– Si no se colocó de forma correcta el recipiente de rechazo no puede arrancar la máquina au-
tomática.
– Si durante el proceso el recipiente de rechazo salta fuera de su soporte, la máquina automá-
tica se detiene de inmediato para evitar una colisión del cabezal.
Cada recipiente de rechazo puede supervisarse con un sensor propio.
INDICACIÓN 6
Nosotros recomendamos en la utilización de un cabezal Collect&Place de 20 segmentos instalar
el sensor opcional para el recipiente de rechazo - CO.
6.6 SIPLACE High-Force Head
Artículo N° 00119734-xx High-Force Head para la serie-X
Este n° de artículo es válido solamente para nuevos pedidos de una máquina automática con
un High-Force en lugar de un TwinHead estándar. 6
Artículo N° 00119753-xx Grupo de actualización High-Force Head
Utilice este n° de artículo cuando desea reemplazar un TwinHead estándar por un High-
Force Head. 6
6.6.1 Descripción
El SIPLACE High-Force Head es un desarrollo tecnológico del TwinHead estándar. Éste puede
procesar la misma gama de componentes y ofrece la posibilidad adicional de alcanzar fuerzas de
colocación de hasta 30 N.
6.6.2 Datos técnicos
6
Por lo demás, los datos técnicos del TwinHead corresponden a los de High-Force Head (ver apar-
tado 3.5.4.2
, página 136).
Para el SIPLACE High-Force Head pueden utilizarse todas las pipetas y pinzas que se utilizan
también en el TwinHead estándar.
Fuerza de colocación programable 2,0 N hasta 10 N ± 10 %
Superiores a 10 N hasta 30 N ± 15 %
