6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X 6.1 Cambiador de pipetas A partir de la versión de software SR.605.xx Edición 07/2008 ES 390 6.1.3 Cambiador de pipet as p ara el cabezal Collect&P…
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.1 Cambiador de pipetas
Edición 07/2008 ES
389
6.1.2.10 Cambiador de pipetas "Fila 2" para el cabezal Collect&Place de 12 segmentos
Artículo N° 00119663-xx Cambiador de pipetas 2, HF/X/D3, cabezal Collect&Place de 12 seg-
mentos
El cambiador de pipetas "Fila 2" puede instalarse en las siguientes posiciones:
Máquina automática X4: Posiciones 1, 2, 3 y 4 (ver Fig. 6.1 - 10
, página 382)
Máquina automática X3: Posiciones 1, 3 y 4 (ver Fig. 6.1 - 11
, página 383)
Máquina automática X2: Posiciones 1 y 3 (ver Fig. 6.1 - 12
, página 384)
El paquete de reequipamiento contiene además del cambiador de pipetas un juego de montaje y
un dispositivo extractor de pipetas con recipiente de rechazo.
6

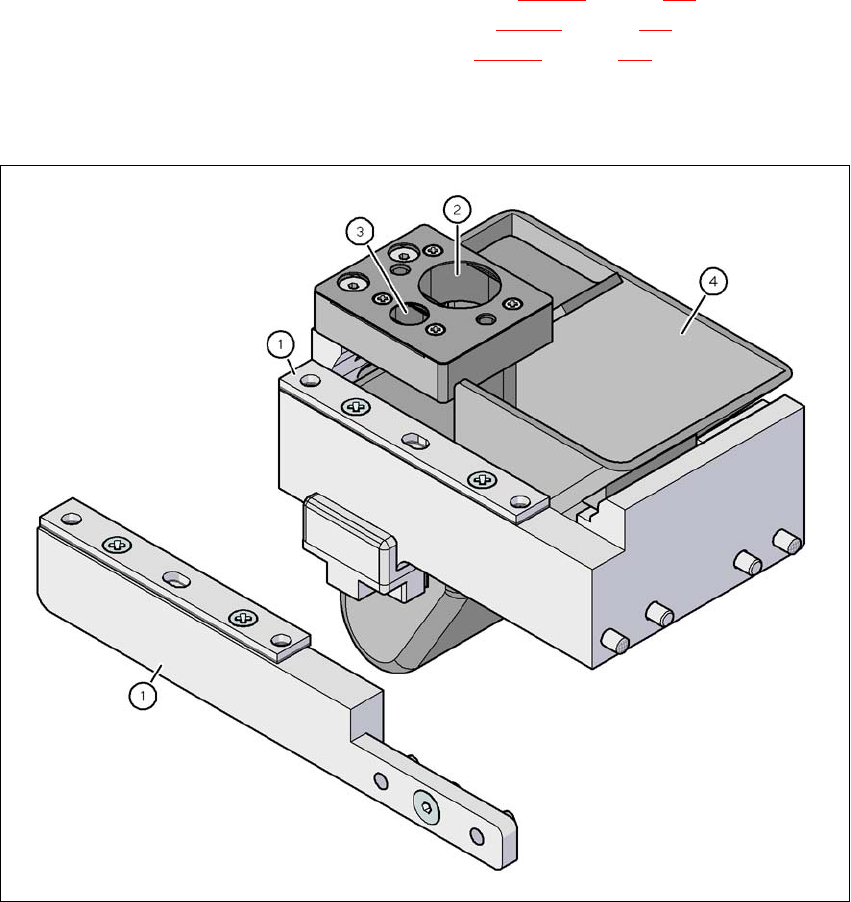

Fig. 6.1 - 16 Juego de montaje para el cambiador de pipetas "Fila 2"
(1) Juego de montaje para el cambiador de pipetas "Fila 2"
(2) Dispositivo para extraer pipetas del tipo 8xx
(3) Dispositivo para extraer pipetas del tipo 9xx
(4) Recipiente de rechazo de pipetas
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.1 Cambiador de pipetas A partir de la versión de software SR.605.xx
Edición 07/2008 ES
390
6.1.3 Cambiador de pipetas para el cabezal Collect&Place de 6 segmentos
Artículo N° 00119662-xx Cambiador de pipetas HF/X/D3, cabezal Collect&Place de
6 segmentos
6

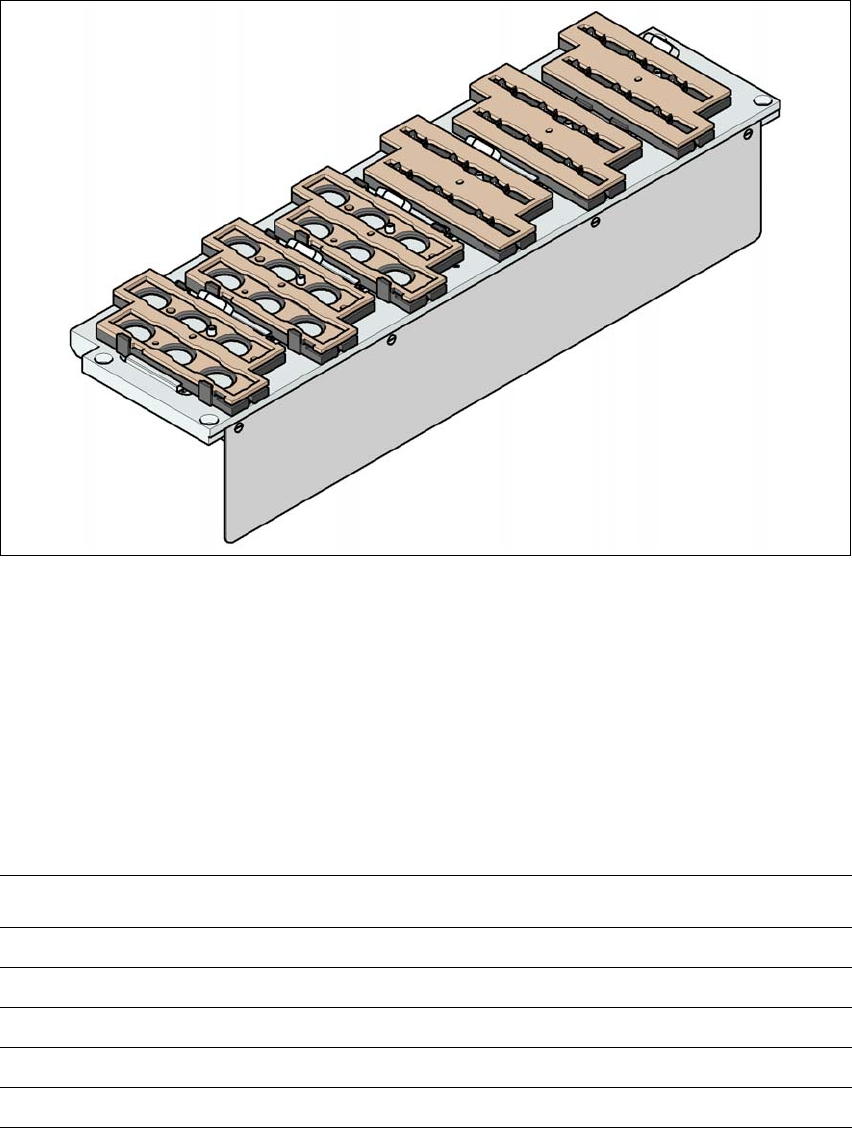

Fig. 6.1 - 17 Cambiador de pipetas para el cabezal Collect&Place de 6 segmentos
6.1.3.1 Descripción
Este cambiador de pipetas puede recibir hasta 6 cargadores, cada uno con 6 posiciones de pipe-
tas. Se dispone de dos tipos de cargadores: cargadores para pipetas del tipo 8xx y cargadores
para pipetas del tipo 9xx. Los cargadores se alojan en un soporte conjunto. Estos están entrados
con dos pasadores cilíndricos y fijos con grapas.
6.1.3.2 Datos técnicos
6
Cambiador de pipetas para el cabezal Collect&Place de 6 segmentos
Dimensiones (longitud x ancho x altura) 448 x 122,5 x 97,7 mm³
Número de posiciones de pipeta 36
Tipos de pipetas 8xx, 9xx
Tiempo de cambio de pipetas Aprox. 2 seg. por cada pipeta
Conexión para el aire comprimido 0,48 MPa (4,8 bares)
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.1 Cambiador de pipetas
Edición 07/2008 ES
391
6.1.3.3 Posición del cambiador de pipetas para el cabezal Collect&Place de 6
segmentos en la máquina automática X4
En las posiciones 1, 2, 3 y 4 pueden instalarse hasta 2 cambiadores de pipetas para el cabezal
Collect&Place de 6 segmentos (pos. 1 y 2 en la Fig. 6.1 - 18
, página 391). Esto genera una ca-
pacidad total de 8 cambiadores de pipetas con 48 cargadores y un total de 288 posiciones de pi-
petas.
6

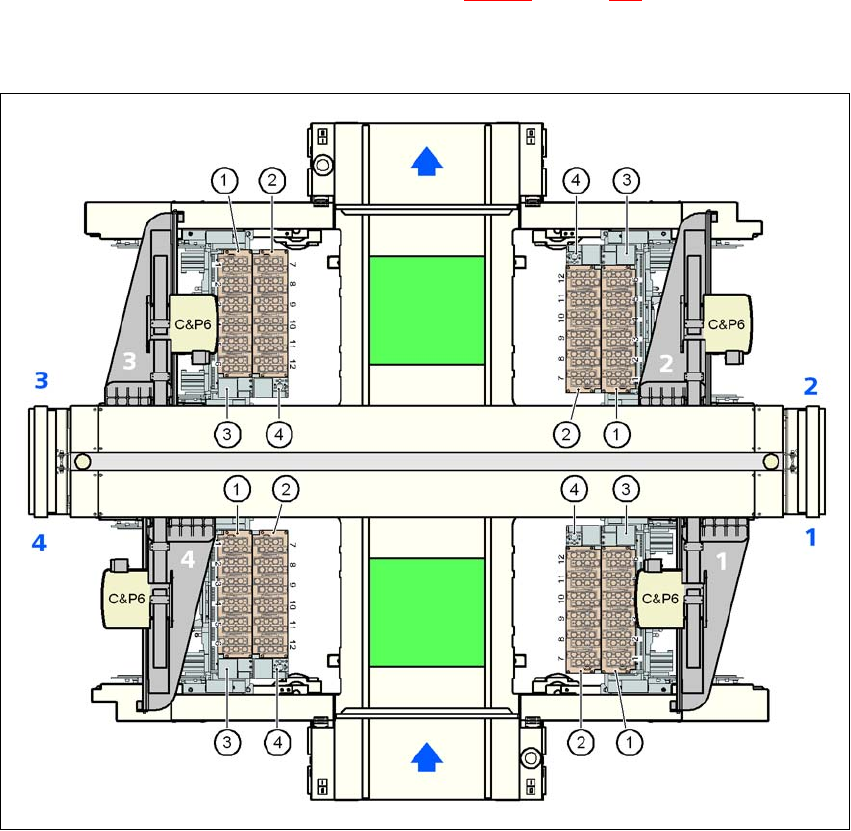

Fig. 6.1 - 18 Posición del cambiador de pipetas para el cabezal Collect&Place de 6 segmentos en la máquina auto-
mática X4
(1) Cambiador de pipetas, "Fila 1"
(2) Cambiador de pipetas, "Fila 2"
(3) Recipiente de rechazo para componentes
(4) Dispositivo para retraer y recipiente de rechazo para pipetas
(5) Cargador de pipetas
