6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X 6.1 Cambiador de pipetas A partir de la versión de software SR.605.xx Edición 07/2008 ES 372 6.1.1.1 Descripción Este cambiador de pipet as puede recib…
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.1 Cambiador de pipetas
Edición 07/2008 ES
371
6 Ampliaciones de estación
6.1 Cambiador de pipetas
Con cambiadores de pipetas se puede aumentar considerablemente la flexibilidad de los cabe-
zales de colocación para el procesamiento de diferentes tipos de componentes. Si debido al pro-
grama de colocación es necesario un cambio de pipetas, el cabezal de colocación retorna de
forma automática la pipeta vieja al depósito y recoge la nueva. Además, las pipetas separadas
en la prueba de vacío se pueden cambiar de forma rápida.
La recepción de pipetas de un cambiador de pipetas es esencialmente más exacto y rápido que
una recepción manual. Para el proceso de colocación de componentes pequeños es indispensa-
ble que la excentricidad radial en la rotación de las pipetas sea mínima.
6.1.1 Cambiador de pipetas para el cabezal Collect&Place de 20 segmentos
Artículo N° 00119715-xx Cambiador de pipetas, serie-X, C&P20A
6

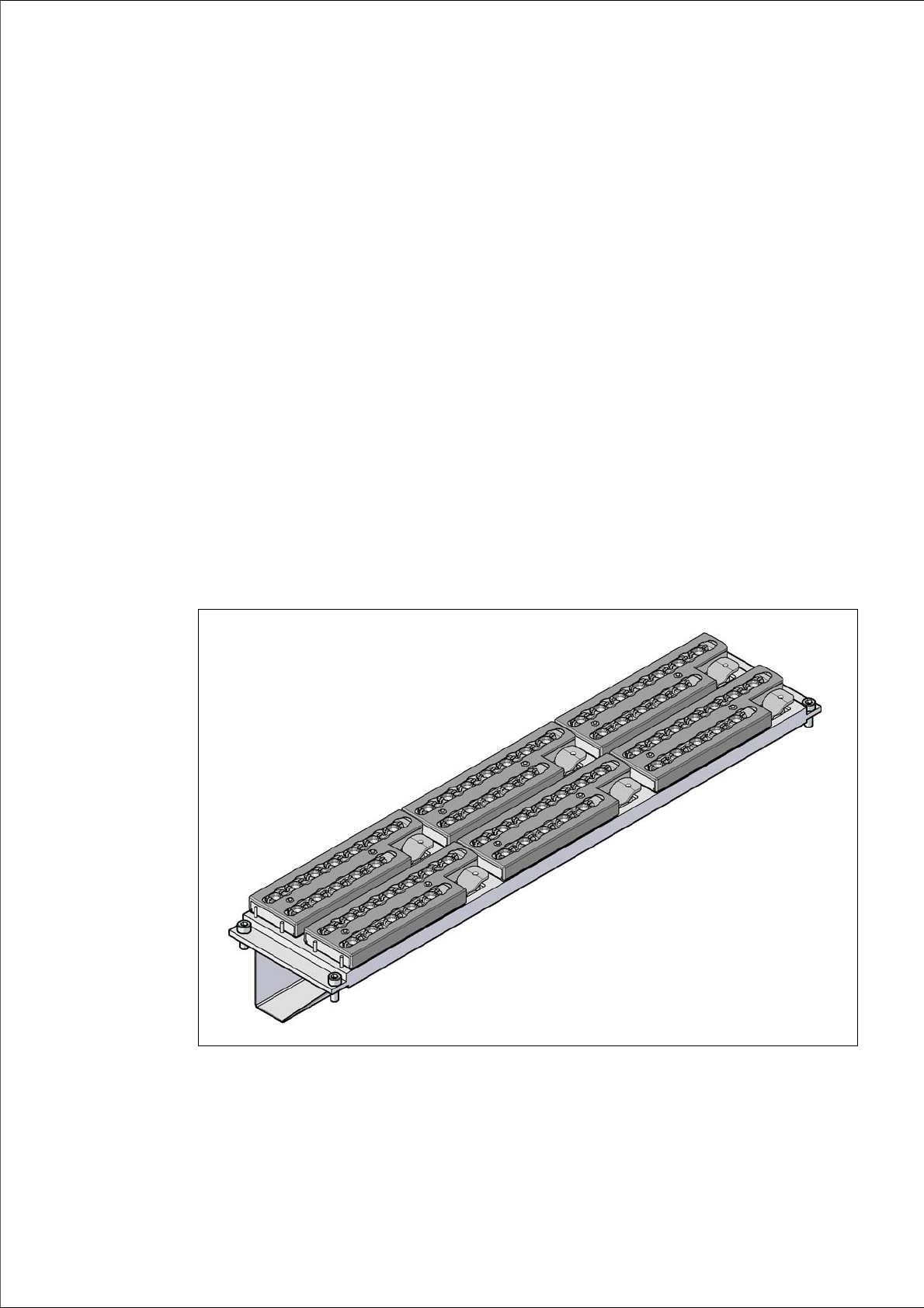

Fig. 6.1 - 1 Cambiador de pipetas para el cabezal Collect&Place de 20 segmentos
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.1 Cambiador de pipetas A partir de la versión de software SR.605.xx
Edición 07/2008 ES
372
6.1.1.1 Descripción
Este cambiador de pipetas puede recibir hasta 6 cargadores, cada uno con 12 posiciones de pi-
petas. Los cargadores se alojan en un soporte conjunto. Estos están centrados con dos pasado-
res cilíndricos, y fijos con 4 botones de presión. El asiento correcto de los cargadores en el cuerpo
básico del cambiador de pipetas es supervisado con microconmutadores para evitar una colisión
del cabezal de colocación con un posible cargador que sobresalga. Todas las posiciones de car-
gador deben estar ocupadas ya que el circuito de seguridad en caso de ausencia o asiento inco-
rrecto de los cargadores detiene la máquina automática.
6.1.1.2 Datos técnicos
6
Cambiador de pipetas para el cabezal Collect&Place de 20 segmentos
Dimensiones (longitud x ancho x altura) 449 x 94,5 x 79 mm³
Número de posiciones de pipeta 72
Tipos de pipetas 10xx, 11xx y 12xx
Tiempo de cambio de pipetas Aprox. 2 seg. por cada pipeta
Conexión para el aire comprimido 0,48 MPa (4,8 bares)
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.1 Cambiador de pipetas
Edición 07/2008 ES
373
6.1.1.3 Posición del cambiador de pipetas para el cabezal C&P20A en la máquina
automática X4
En las posiciones 1, 2, 3 y 4 pueden instalarse hasta 2 cambiadores de pipetas para el cabezal
Collect&Place de 20 segmentos (pos. 1 y 2 en la Fig. 6.1 - 2
). Esto genera una capacidad total de
8 cambiadores de pipetas con 48 cargadores y un total de 576 posiciones de pipetas.
6
Fig. 6.1 - 2 Posición del cambiador de pipetas para el cabezal Collect&Place de 20 segmentos en la máquina auto-
mática X4
(1) Cambiador de pipetas, "Fila 1"
(2) Cambiador de pipetas, "Fila 2"
(3) Recipiente de rechazo para componentes
(4) Dispositivo para retraer y recipiente de rechazo para pipetas
(5) Cargador de pipetas
