2-38
2
█

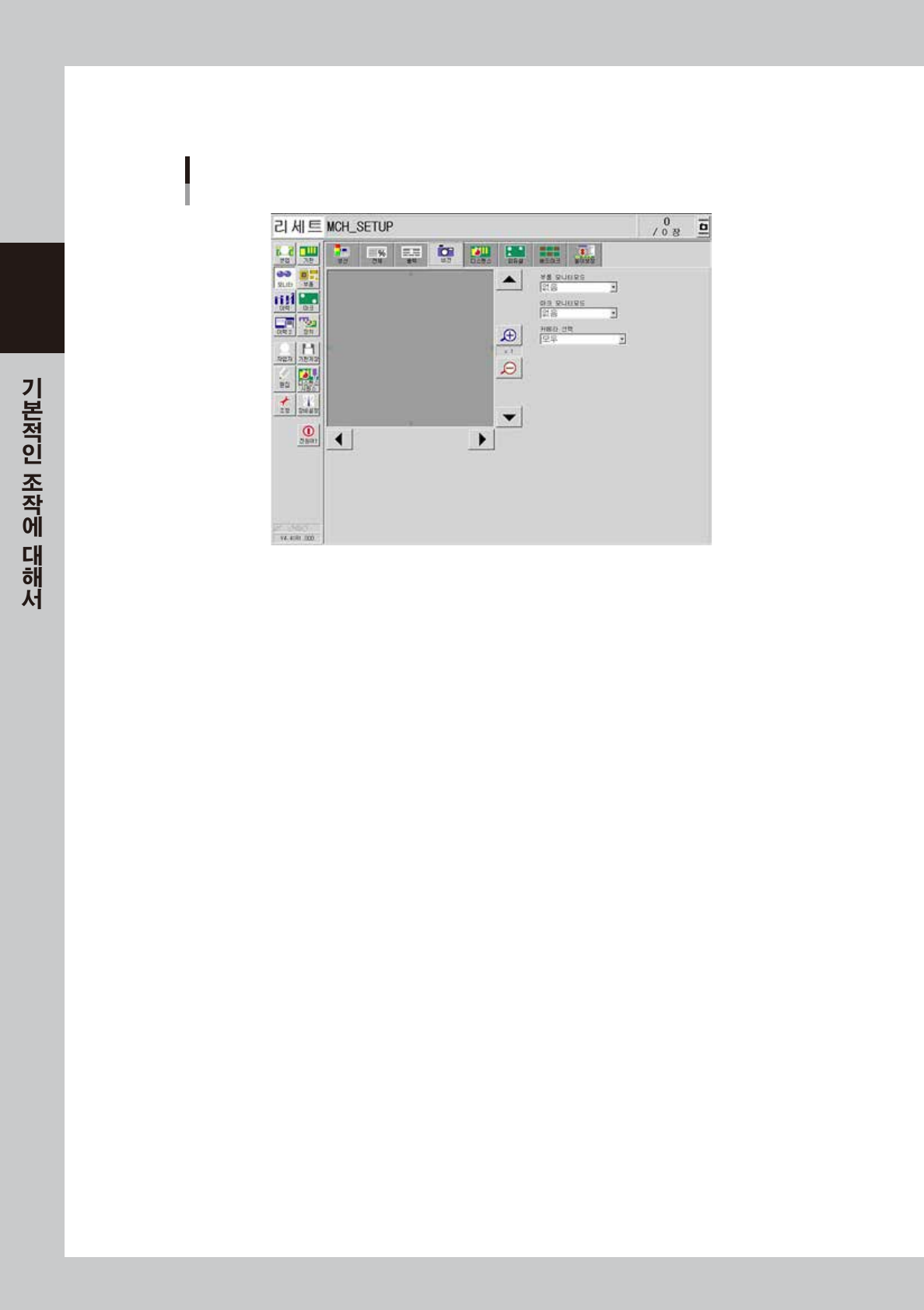

모니터 : 비젼
자동운전으로 기판마크와 배드마크 , 부품 등을 인식했을 때 인식화상을 표시합니다 .
모니터
비젼
68221-N7- 00
•
확대 , 축소버튼
확대 (+) 버튼을 누르면 인식결과 화상을 1 부터 16 배까지 확대할 수 있습니다 . 또한 , 축소 (-) 버튼을 누르면 1/16 까지
축소할 수 있습니다 . 단 , 확대했을 경우 , 매끄러웠던 부품의 엣지 부분이 꺼칠꺼칠한 계단형이 되거나 , 축소했을 경우 ,
주위에 회색부분이 보이거나 하지만 , 이것은 잘못된 것이 아닙니다 .
•
화상 상하좌우 이동버튼
화면의 우측상하에 있는 화살표 버튼은 화상의 상하이동 버튼입니다 . 그리고 , 화면의 하측좌우에 있는 화살표 버튼은
화상의 좌우이동버튼입니다 . 화면상에 표시되지 않는 화상의 주위를 보고싶은 경우에 사용합니다 .
•
부품 모니터모드
본 장비에서는 기능하지 않습니다 .
•
마크 모니터모드
마크 인식시의 모니터상에 표시모드를 설정합니다 . 설정된 항목에 의해 화면상에 인식결과의 숫자와 2 치화한 화상이 표
시됩니다 . 이 모니터모드는 , 운전중에도 변경 가능합니다 .
「없음」
카메라로 촬영한 화상이 표시됩니다 . 인식결과의 숫자는 표시되지 않습니다 .
「인식결과」
검출한 마크의 중심위치 좌표 ( 화소 ) 등이 표시됩니다 .
「2 치화상」
카메라로 촬영한 화상을 2 치화한 결과화상이 표시됩니다 .
「다치화상」
카메라로 촬영한 화상을 화상처리한 후의 다치화 화상이 표시됩니다 . 인식결과 등의 숫자는 표시되지 않습니다 .
「추적결과」
인식해서 얻은 마크와 배경과의 경계선을 나타내는 선이 표시됩니다 .
「기준원」
검출된 마크의 중심으로부터 설정데이터 직경의 마크가 그려집니다 .( 특정 인식모드만 가능 )
「내외접 원」
검출된 마크의 중심으로부터 내접하는 원과 외접하는 원이 그려집니다 .( 특정 인식모드만 가능 )
「오차화상」
오차 화상이 표시됩니다 .( 특정 인식모드만 가능 )
「개별데이터」
2 개 이상의 물체가 검출되는 경우에 , 개별 데이터가 표시됩니다 .( 특정 인식모드만 가능 )
2-39
2
█

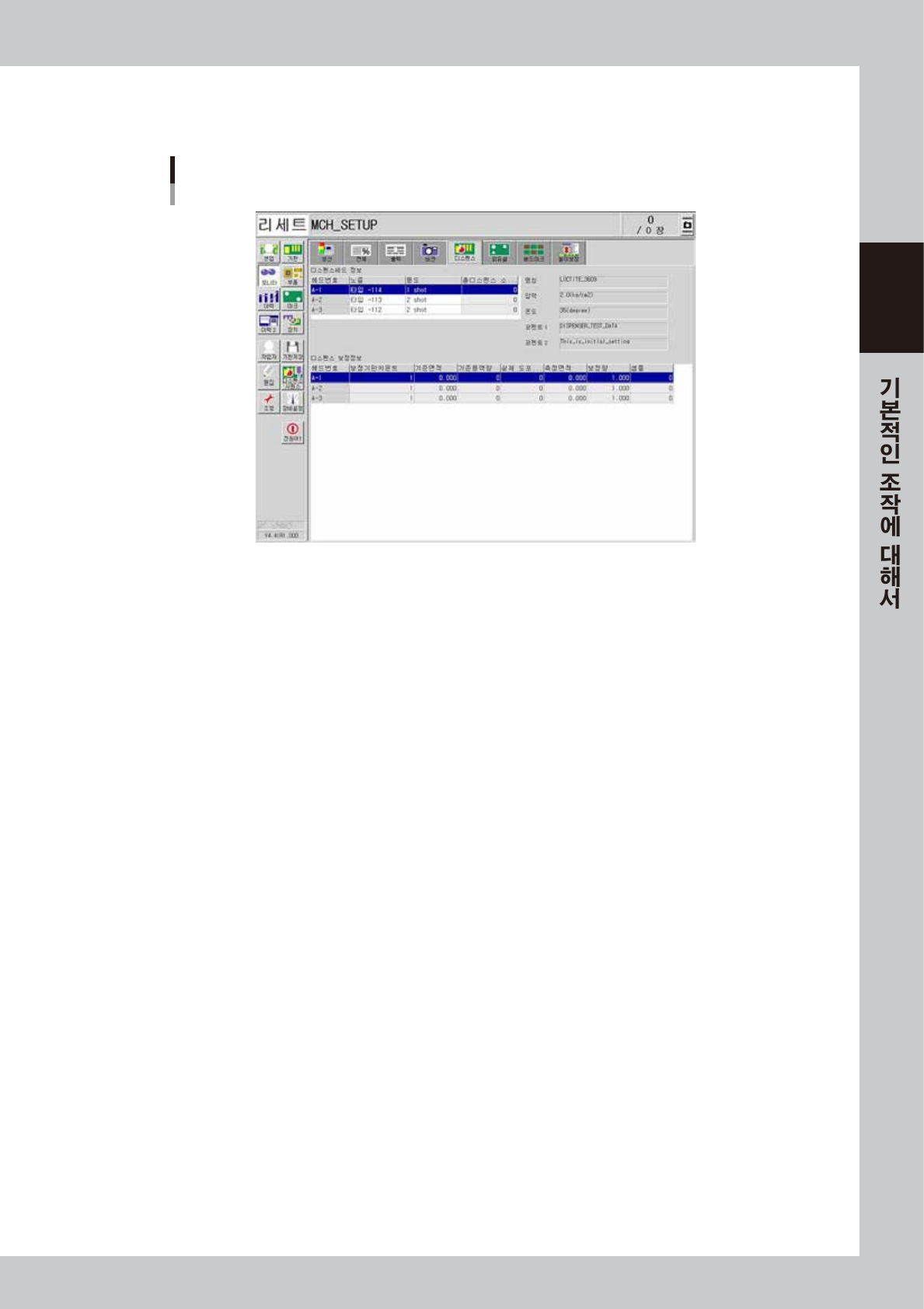

모니터 : 디스펜스
자동 운전중의 총 디스펜스수 , 보정정보 등이 일람표 형식으로 표시됩니다 .
모니터
디스펜스
68222-N7-00
•
기준면적
마크정보에서 설정한 기준면적이 표시됩니다 .
•
기준 용액량
보정을 실행하기 위한 프리 디스펜스의 용액량이 표시됩니다 . ( 보통 , 기준액량은 20 으로 설정되어 있습니다 .)
•
측정면적
보정이 실행되었을 때의 모든 도트의 평균 면적이 표시됩니다 .
•
보정량
비례타입의 경우 : 보정할 배율이 표시됩니다 .
가산타입의 경우 : 기준면적과 측정면적의 차이가 표시됩니다 .
•
샘플
측정된 샘플수가 표시됩니다 .
2-40
2
█

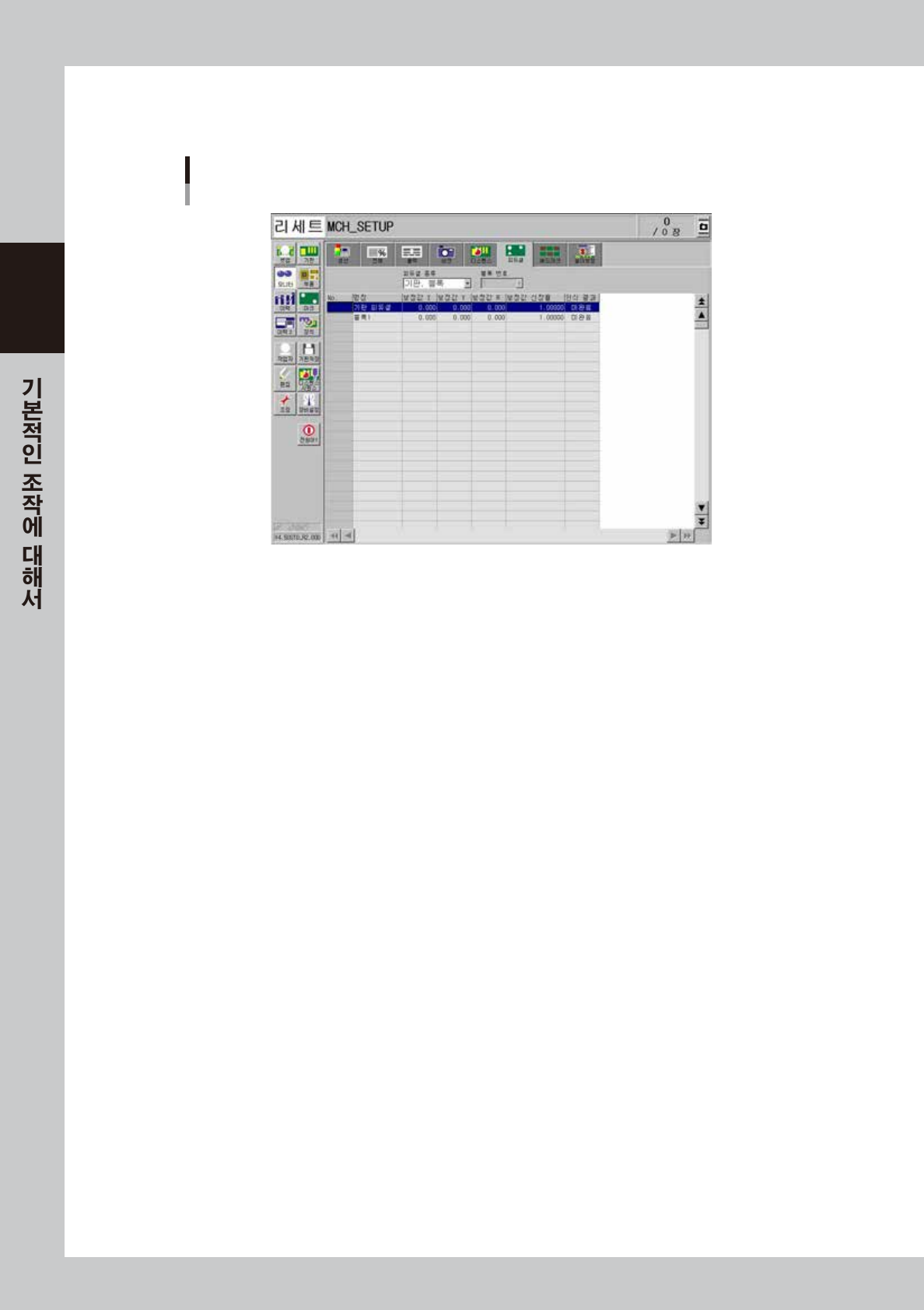

모니터 : 피듀셜
「기판 , 블록」, 「로컬」, 「포인트」등의 피듀셜 인식결과를 표시합니다 .
모니터
피듀셜
68223-N7-00
•
보정값 X, Y, R
인식결과 , 기판데이터 입력값과의 비교를 (+),(-) 로 표시합니다 .
•
보정값 신장율
보정값 X, Y, R 을 이용해서 계산한 기판 신장율이 표시됩니다 .
•
인식결과
「성공」또는 「미완료」가 표시됩니다 . 실제로 마크인식 동작을 해서 인식이 성공되면 , 「미완료」에서 「성공」으로 변합니
다.
