제 4 장 도포의 안정에 관해서
목차
1. 도포의 안정 4-1
2. 디스펜스 테스트 기능 4-2
2.1 개요 4-2
2.2 디스펜스 테스트의 항목 설명 4-3
2.3 자동 운전중의 디스펜스 테스트 4-6
3. 프리 디스펜스의 정보 작성 4-8
3.1 디스펜스 보정 기능을 사용 4-8
3.1.1 각 파라미터의 설정 4-10
3.1.2 프리 디스펜스 파라미터의 작성 4-12
3.1.3 도트 인식용 마크 데이터의 작성 4-14
3.1.4 도트 스테이션상에서의 도포확인 4-19
3.1.5 기판상에서의 도포량 확인 4-22
3.1.6 디스펜스 보정 맵의 작성 4-23
3.1.7 계산타입의 설정 4-26
3.1.8 각 설정의 정합성 확인 4-32
4. 위치보정 디스펜스 기능 4-33
4.1 개요와 제한사항 4-33
4.2 설정방법 4-34
4.3 장비설정 4-35
5. 도트 스테이션 ( 옵션 ) 4-36
5.1 도트 스테이션의 셋업 4-36
5.1.1 프리도팅 기능의 설정 4-37
5.1.2 프리도팅 위치좌표의 설정 4-38
5.1.3 도트 스테이션 정보의 설정 4-39
5.2 기판정보의 설정 4-41
5.3 디스펜스 보정 리미트 체크 4-43
5.3.1 보정량의 계산 4-43
5.3.2 설정방법 4-46
5.4 디스펜스 보정 재시도 4-47
4-1
4
1. 도포의 안정
옵션인 도트 스테이션을 사용해서 도트 디스펜스를 실행할 때까지의 흐름을 다음과 같이 플로우 차트로 설명합
니다 .

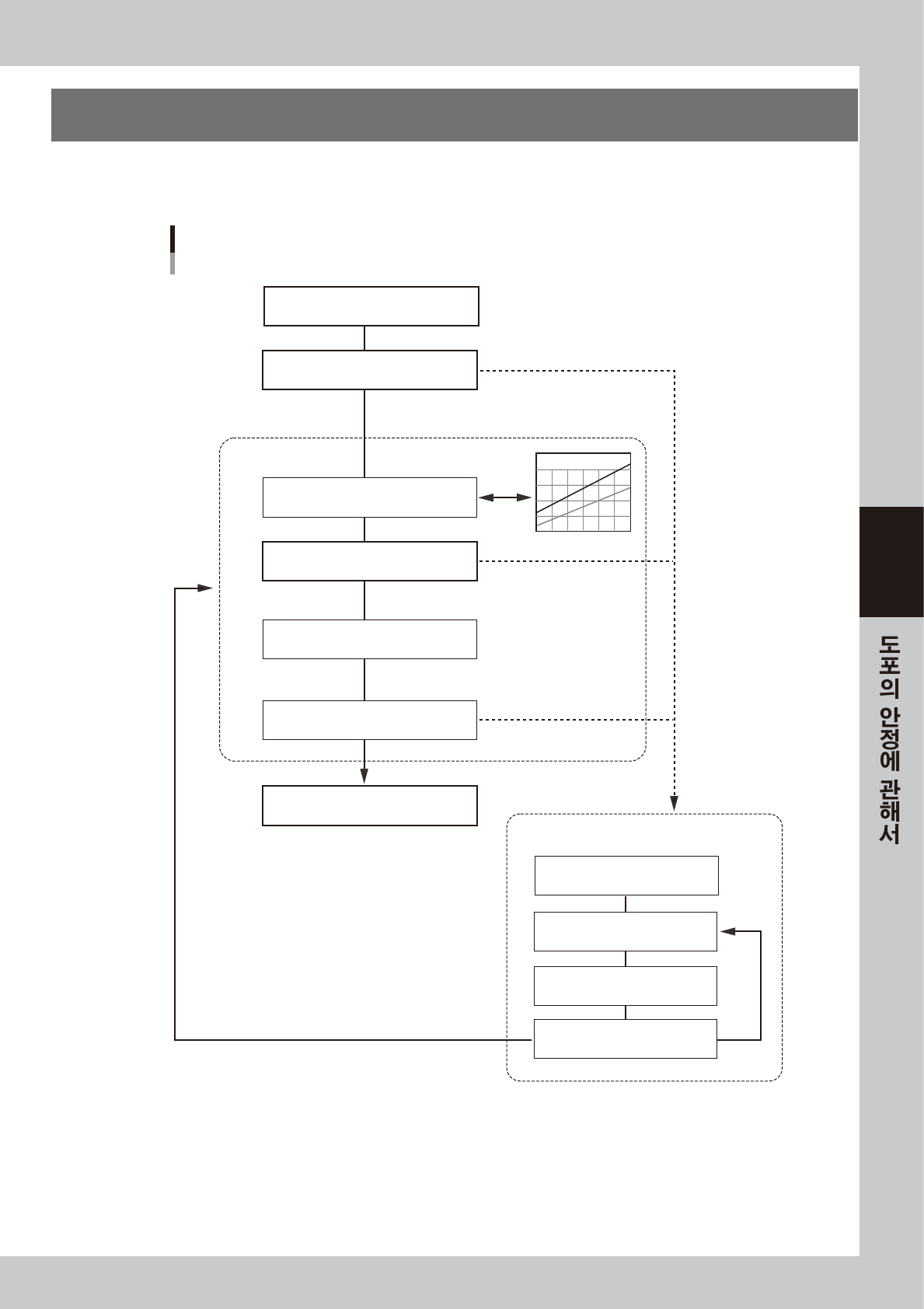

도트 디스펜스의 플로우 차트
보정 타입
액량 보정
압력 조정
계산
설정 범위외
설정 범위외
보정 범위외
보정 범위내
디스펜스 보정
보정량 확인
도포량 확인 (확인용)
프리 디스펜스
보정량 리미트 체크 ※
디스펜스 테스트 (보정없음)
수동 압력조정
기준압력 확인
도포량 확인
보정 범위외
보정 범위내
프리 디스펜스 (보정량 확인)
도트 디스펜스
※ 「장비설정」 에서 「사용」 으로 설정했을 경우
67400-N7-00
