4-29 4 3. 이 가 산타입 의 보 정 그래 프 , 비례 타입의 보정 그래 프와 잔량 1 0% 일 때의 경과 그래 프와 의 형태 를 비 교 합니 다 . 여 기에 서 의 예 로 는 , 가 산타입의 보정 그래 프 쪽이 1 0% 결과 의 그래 프 에 보 다 가 까우 므로 , 가산타입쪽이 엄 밀 하 게 보 정가능 하다 고 생 각됩 니 다 . 0 0.1 0.2 0.3 0.4 0.5 0.6 0 20…
4-28
4
6
측정결과를 그래프화 합니다 .
1. 보정 맵 작성시 (100% 실린지 ) 의 타이머의 도포면적 결과와 , Step5 에서 메모한 잔량 10~50% 실
린지로의 타이머 도포면적 결과를 엑셀 등을 사용해서 그래프로 합니다 .
다음은 , 잔량 100% 와 10% 의 실린지를 사용해서 얻은 데이터를 바탕으로 한 그래프의 예입니다 .
0
0.1
0.2
0.3
0.4
0.5
0.6
0 20 40 60 80
100
측정결과 그래프 1
예
액량 [msec]
잔량10%의 실린지로 액량20의 도포면적
잔량100%의 실린지로 액량20의 도포면적
도포면적 [mm2]
잔량100%
잔량10%
67422-N7-00
2. 이 그래프에 비례타입 , 가산타입의 보정량 그래프를 추가합니다 .
비레타입과 , 가산타입의 그래프는 기준이 되는 액량 20msec 에서의 100%, 10% 의 도포면적 결과
와 잔량 100% 일 때의 그래프가 베이스로됩니다 .
잔량이 100% 일 때의 결과는 도포면적 0.3 ㎟ , 잔량이 10% 일 때는 0.1 ㎟이므로 , 0.3-0.1=0.2
㎟만큼 잔량 100% 의 그래프에서 빼기한 그래프를 그립니다. 이것이 가산타입의 보정 그래프입니다.
한 편 , 비례타입의 보정량은 , 0.1 ÷ 0.3=1/3 이 되므로 , 잔량 100% 의 그래프에 대해 기울기가
1/3 이 되도록 그래프를 그립니다 . 이것이 비례타입의 보정 그래프입니다 .
0
0.1
0.2
0.3
0.4
0.5
0.6
0 20 40 60 80
100
측정결과 그래프 2
예
0.2㎟
기울기1/3
0.2㎟
잔량100%
잔량10%
가산타입
비례타입
액량 [msec]
도포면적 [mm2]
67423 -N7- 0 0
4-29
4
3. 이 가산타입의 보정그래프 , 비례타입의 보정그래프와 잔량 10% 일 때의 경과 그래프와의 형태를 비
교합니다 . 여기에서의 예로는 , 가산타입의 보정그래프쪽이 10% 결과의 그래프에 보다 가까우므로 ,
가산타입쪽이 엄밀하게 보정가능하다고 생각됩니다 .
0
0.1
0.2
0.3
0.4
0.5
0.6
0 20 40 60 80
100
가산타입쪽이 보다 가깝다
측정결과 그래프 3
예
잔량100%
잔량10%
가산타입
비례타입
액량 [msec]
도포면적 [mm2]
67424-N7-00
7
계산타입을 설정합니다 .
[ 장비설정 ]-「디스펜스 보정」화면을 열어서 ,「보정타입」을「가산타입」으로 설정해 주십시오 .
「디스펜스 보정」화면
「디스펜스 보정」을 선택
편집할 보정타입을 선택
「가산타입」을 선택
테이블 기준면적
68425-N7-00
4-30
4
█
비례타입
비례타입은 다음의 계산식에 의해 보정면적이 계산되어 거기에 따라 액량이 보정됩니다 .
( 보정비 )=( 인식해서 얻은 면적 ) ÷ ( 사용액량에서 산출한 기준면적 )
( 보정면적 )=( 테이블 기준면적 )X( 보정비 )
비례타입 보정방법의 예
액량 20msec:1.00 ㎟ / 액량 40msec:3.00 ㎟의 결과를 등록한 디스펜스 보정 맵을 가지고 있는 노즐이 있다고 간주하고 ,
이 노즐로 액량 20 으로 디스펜스 체크를 실행했을 때 , 측정면적이 0.60 이면 , 보정값은 다음과 같이 계산됩니다 .
( 보정비 )=( 인식해서 얻은 면적 ) ÷ ( 사용액량 타이머에서 산출한 기준면적 )
=0.60 ÷ 1.00=0.60
여기에서 얻은 보정비를 전부 섹션에 적용합니다 . 액량과 보정면적의 관계는 다음 그래프와 같습니다 .
0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
0 10 20 30 40 50

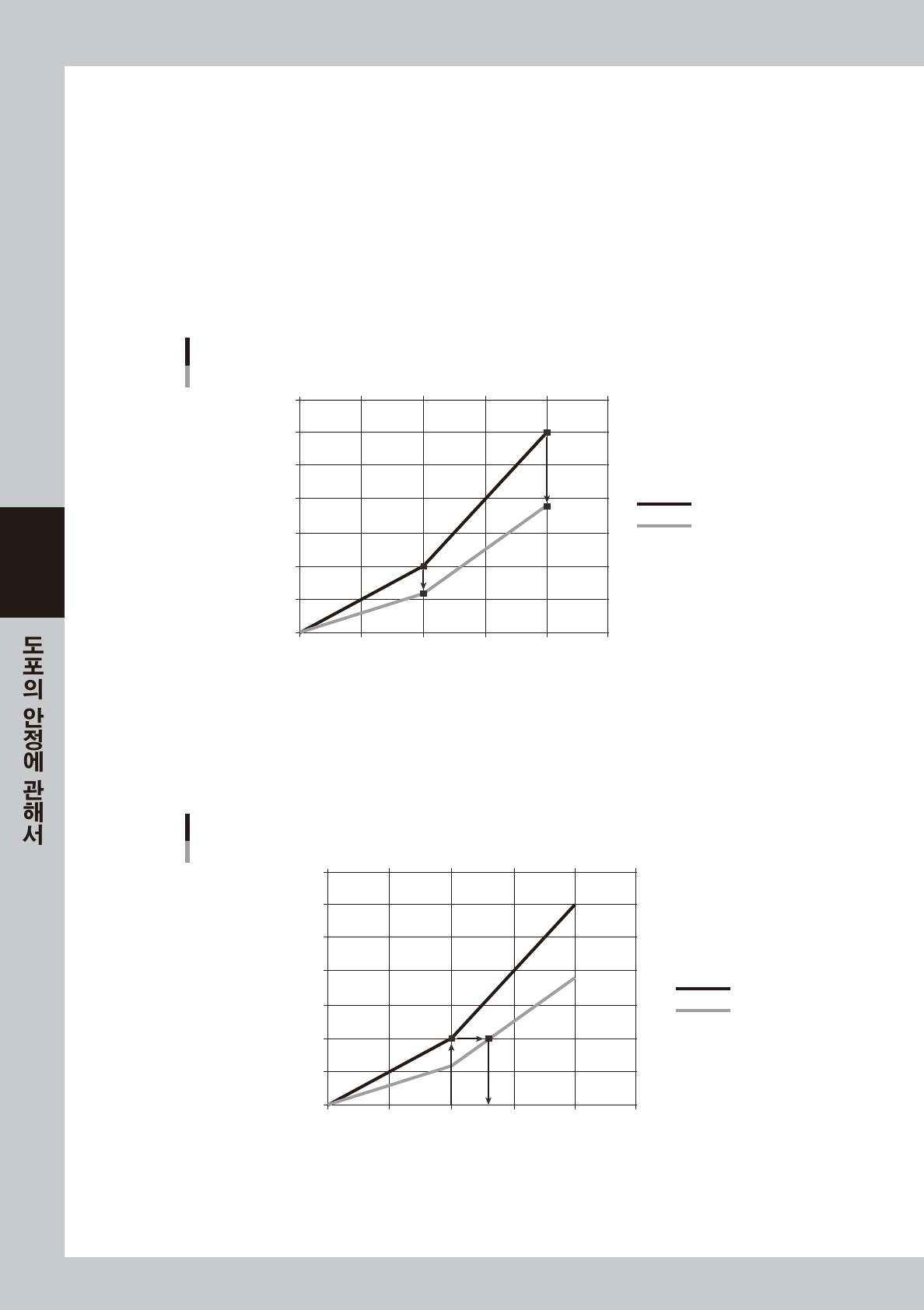

비례타입 그래프 1
액량 [msec]
도포면적 [mm2]
기준면적
0.6倍
0.6배
보정면적
674 08-N7-0 0
디스펜스 보정은 기준면적 , 보정면적을 바탕으로 다음과 같이 자동으로 보정합니다 .
1. 디스펜스 체크와 같은 액량 20[msec] 으로 기준면적을 구합니다 .(=1.0)
2. 상기의 1. 에서 얻은 기준면적과 보정면적의 그래프가 교차하는 부위를 구합니다 .
3. 상기의 2. 에서 얻은 부위의 액량이 보정후의 액량이 됩니다 .
0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
0 10 20 30 40 50
1
2
3
비례타입 그래프 2
액량 [msec]
도포면적 [mm2]
기준면적
보정면적
26.7
보정값
67409-N7-00
