1-12 1 4 . 정면 조작패널 정 면 조작 패 널 에 배 치 되 어 있 는 공압 및 온 도조절 관계 스위 치 등 의 조작방법 에 대해 서 설 명 합니다 . 정면 패널 스위치 실린지내의 부압표시 토출압력(정압)표시 토출압력 조정 손잡이 실린지내의 부압조정 손잡이 6 7110 -N 7- 0 0 1. BLOW 도포시의 토출압력 을 조정 합니 다 . ( 조정 방법은 제 2 장 「3. 7 디스펜 …
1-11
1
3.4 도트 스테이션 ( 옵션 )
도트 스테이션은 , 주로 접착제 등을 도포할 경우에 프리 디스펜싱 장소로서 사용됩니다. 그 외에 다음과
같은 용도로도 사용할 수가 있습니다.
•
위치보정 디스펜스를 실행할 경우
•
실린지내의 도포액 잔량의 변화에 따른 도트 직경의 감소를 방지하기 위해 도포 직경 확인 피드백을 실행할 경우
( 디스펜스 보정기능 )
•
장시간 사용하지 않은 헤드를 사용할 경우 , 제일 첫 도포를 안정시키기 위해 디스펜스 도중에 프리 디스펜싱을 실행할
경우 ( 자동 프리 디스펜싱 기능 )
프리 디스펜싱에는 전용 용지( 자동 감기식 ) 를 사용하며 , 실린지 교환후 처음으로 사용할 경우는 페기용
컵에 도포액을 버릴 수가 있습니다. 도트 스테이션에 프리 디스펜싱 동작을 할 때에는 , 페이퍼가 진공으로
인해 고정되어 있는지 확인하고 도포를 실시해 주십시오 .
n
요점
도트 스테이션의 상세한 내용에 관해서는, 제 4 장「5. 도트 스테이션 ( 옵션 )」을 참조해 주십시오 .
도트 스테이션
도트 스테이션 본체
프리 디스펜싱 장소(전용 용지)
부압 인디케이터
페기용 컵
67109-N7-10
부압 인디케이터
롤 페이퍼를 진공했을 때의 부압을 표시합니다 . 부압의 상태에 따라서 표시되는 수치의 색깔이 바뀝니다 .
녹색 : 규정값 이상 부압이 올라간 상태
빨간색 : 부압이 올라가 있지 않은 상태 ( 프리 디스펜싱 동작시에 에러가 발생 )
1-12
1
4. 정면 조작패널
정면 조작패널에 배치되어 있는 공압 및 온도조절 관계 스위치 등의 조작방법에 대해서 설명합니다 .
정면 패널 스위치
실린지내의 부압표시 토출압력(정압)표시
토출압력 조정 손잡이실린지내의 부압조정 손잡이
67110 -N 7-0 0
1.
BLOW
도포시의 토출압력을 조정합니다 . ( 조정방법은 제 2 장「3.7 디스펜스 데스트를 실행한다」참조 )
2.
VACUUM
( 옵션 )
저점도의 접착제나 페이스트 등의 액체 흐름을 방지하기 위해 , 실린지내에 부압을 가합니다 .
1-13
1

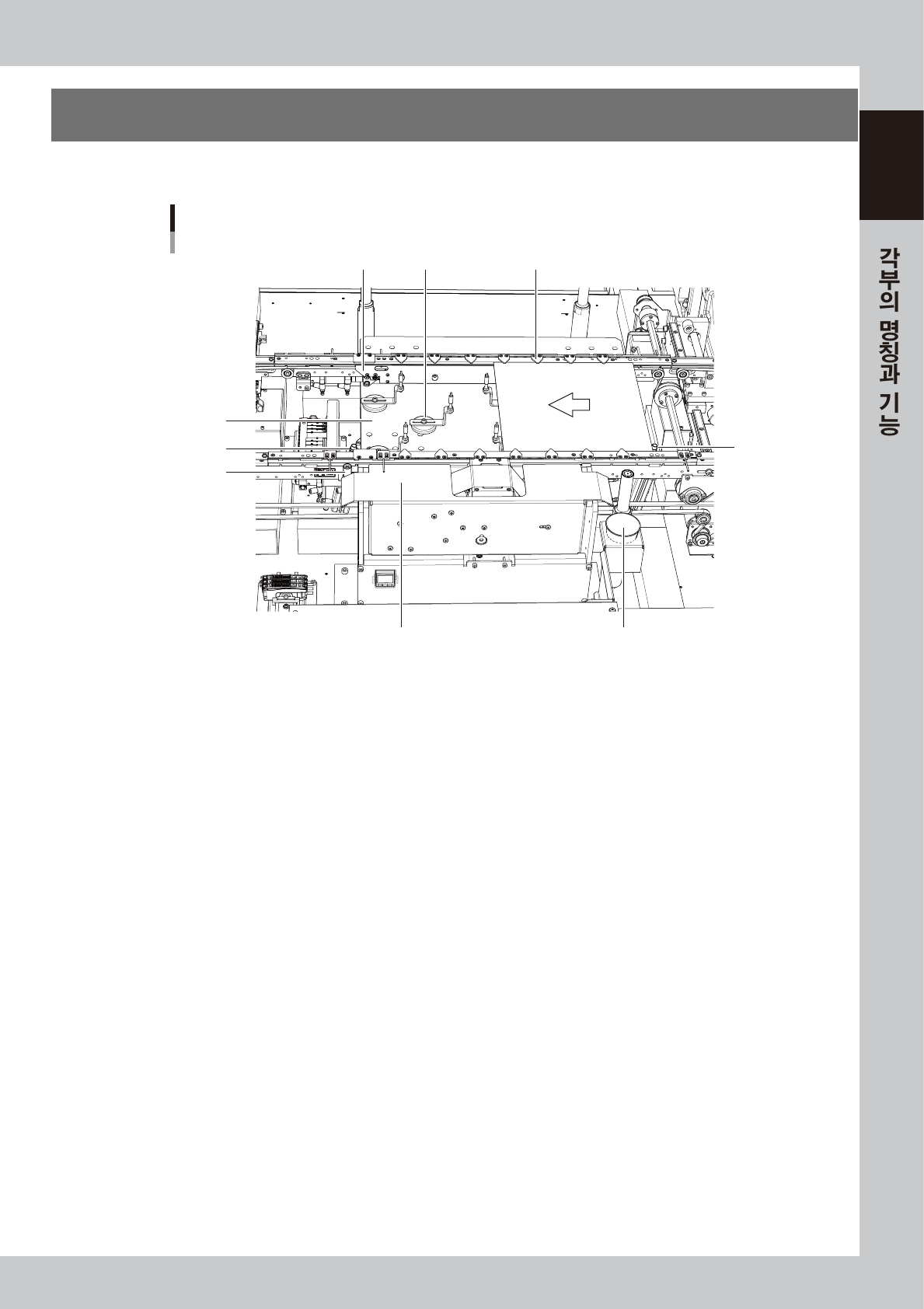

5. 컨베이어 유니트
기판 (PCB) 을 고정하기 위해 사용하는 컨베이어 유니트에 대해서 설명합니다 .
5
6
PCB
3
2
1
7
4
8
9
컨베이어 유니트
67111-N7-0 0
1. 메인 스톱퍼
컨베이어 내에 반입된 기판은 메인 스톱퍼에 닿아서 멈추게 됩니다 .
2. 푸쉬업 플레이트
푸쉬업 플레이트상에 푸쉬업 핀을 설치해서 , 기판을 밑에서 고정합니다 .
3. 푸쉬업 핀
푸쉬업상에 설치해서 , 기판을 밑에서 지탱하고 고정합니다 .
4. 기판누름 플레이트 ( 가동식 )
기판고정시에 위에서부터 기판의 틀을 누릅니다 . 위치는 기판 사이즈에 맞춰서 변경할 수 있습니다 .
5. 클램프식 기판고정 유니트
기판의 틀을 밑에서부터 들어 올려서 기판누름 플레이트 사이에 끼워서 고정합니다 .
6. 도트 스테이션 ( 옵션 )
접착제 등을 도포할 경우의 프리 디스펜싱 장소로서 사용됩니다 .
7. 터치 센서 ( 옵션 )
노즐 교환시의 높이 ( 길이 ) 의 불균형을 보정할 수가 있습니다 .
8. 입구 스톱퍼 ( 옵션 )
대기위치 스톱퍼라고도 하며 , 그 다음에 생산할 기판의 대기장소입니다 .
9. 폐기용 컵
도포액을 폐기하는 컵으로 , 실린지 교환시에 노즐 선단의 용액을 토출할때 사용합니다 . 적절한 사이즈의 컵을 준비해 주
십시오 .
