4.4.1 기판피듀셜 기능

기판피듀셜 기능은, 2 개 1 조의 피듀셜 마크를 사용하여 , 기판전체를 위치보정하는 기능입니다. 특히 기판

고정이 불균형할 때 유효합니다. 기판전체에 대하여 한 쌍의 피듀셜 마크가 필요합니다. 아래 그림과 같이,

기판원점에서의 마크1과 마크 2 의 XY 좌표 (mm) 를 입력합니다.

마크1 (X1, Y1)

마크2 (X2, Y2)

기판 피듀셜

기판원점

67511-N 7-0 0

4.4.2 블록피듀셜 기능

블록피듀셜 기능은, 각 블록을 2 개 1 조의 피듀셜 마크를 사용하여 위치보정을 하는 기능입니다.

특히 기판고정이 불균형할 때 유효합니다. 각 블록별로 한 쌍의 피듀셜 마크가 필요합니다.

아래 그림과 같이, 기준블록의 기판원점에서의 마크1과 마크 2 의 XY 좌표 (mm) 를 입력합니다.

마크1 (X1, Y1)

마크2 (X2, Y2)

기준블록 원점

블록 피듀셜

블록2

67512-N7-00

주의

블록피듀셜 기능은 , 옵셋정보의 「블록피듀셜」이 설정되어 있는 기판데이터 ( 블록옵셋 기능을 사용하고 있는 분할 기판데이터 )

만 사용할 수 있습니다 .

5-24

4.4.3 로컬피듀셜 기능

탑재데이터 단위로 설정하는 타입에는「포인트 피듀셜」과 「로컬 피듀셜」과 「4 점 피듀셜」의 3 종류가 있습

니다. 이것을 통칭하여 「로컬 피듀셜」이라고 합니다. 기판 피듀셜과 블록 피듀셜이 기판전체와 블록전체의

위치보정을 하는 것에 반하여, 로컬 피듀셜은 국소적으로 위치보정을 합니다.

1. 포인트 피듀셜

포인트 피듀셜 기능이란 , 어느 특정한 부품탑재 위치만을 위치보정하는 기능입니다 . 일반적으로 기판 (PCB) 이 대형화됨

에 따라 , 랜드패턴 배치에 틀어짐 , 비뚤어짐 , 늘어남 , 줄어듬이 눈에 띄게 됩니다 . 대형 기판에 리드피치가 좁은 QFP 를

탑재하도록 할 경우 , 이 기능이 유효합니다 . ( 기판 / 블록 피듀셜은 , 기판고정의 불균형 에러에 대해서는 유효하지만 , 이

경우에는 효과가 없습니다 .) 보정하고 싶은 부품탑재 위치의 랜드패턴 가까이 배치되어 있는 2 개 1 조의 마크 ( 마크형상

은 달라도 상관 없습니다 ) 를 사용합니다 . 이 마크는 부품별로 같은 종류의 대각위치의 마크를 선택합니다 .

탑재중심 위치

포인트 피듀셜

제 1 마크（X1, Y1）

제 2 마크（X2, Y2）

67513 -N7-0 0

2. 로컬 피듀셜

로컬 피듀셜 기능이란 , 특정 범위의 복수 부품탑재 위치를 , 한 쌍의 피듀셜 마크로 보정하는 기능입니다 .

1 대의 반송팔레트에 여러 장의 서로 다른 생산기판을 세팅해서 , 각각 보정할 때 이 기능이 유효합니다 . 피듀셜 마크는

각 범위별로 대각위치에 있는 마크 ( 다른형상이라도 상관없습니다 ) 를 선택하여 주십시오 .

기판원점 또는 블록옵셋

제 1 마크 （X1, Y1）

로컬 피듀셜

제 2 마크 （X2, Y2）

67514-N7- 00

5-25

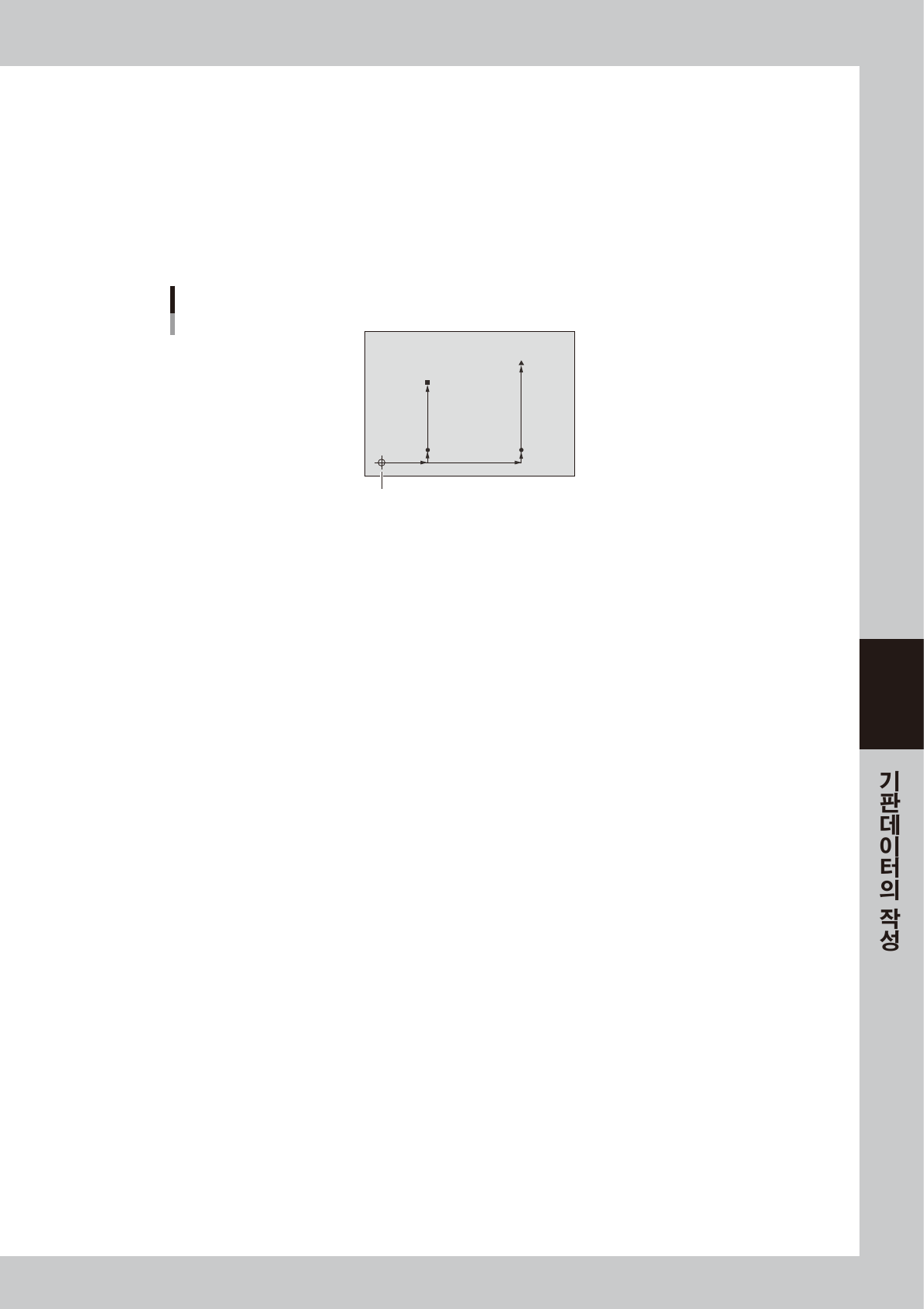

3. 4 점 피듀셜

4 점 피듀셜 기능이란 , 기판상의 4 개의 피듀셜을 비젼인식한 결과로부터 부품탑재의 위치보정을 하는 기능입니다 .

다음과 같은 경우에 적합합니다 .

ᆞ 조건에 맞는 4 점 이상의 피듀셜 마크를 가진 기판

ᆞ 대형기판

ᆞ 신축성과 틀어짐이 생기기 쉬운 재질 ( 페이퍼 페놀 , 종이 , 글래스에폭시 , 플렉시블 등 ) 의 기판

데이터의 설정방법은 기본적으로 포인트 피듀셜 , 로컬 피듀셜과 같습니다 . 하지만 , 4 점 피듀셜에서는 피듀셜 좌표가 4 점

이므로 , 4 점 피듀셜 1 조에 2 행 (4 로컬메인과 4 로컬서브 ) 의 피듀셜 데이터 영역이 필요하게 됩니다 .

(50, 10)

(200, 10)

(50, 150)

(0, 0)

(200, 200)

제 3 마크

기판원점

4 점 피듀셜의 예

제 2 마크

제 4 마크

제 1 마크

67515 -N7-0 0
