4-26 4 3 .1 . 7 계산타입의 설정 실 린 지 의 잔 량 이 줄어 들 면 , 도포 면 적 이 점 점 작 아 지 는 경 향 이 있 습 니 다 . YSD 는 디 스 펜 스 보 정 기 능 으로 도포 면 적 의 보 정 을 실 시 합 니 다 만 , 「 계 산 타 입 」 을 설 정 함 으로 서 , 보 다 적 절 한 면 적 보 정 을 실 행 할 수 가 있 습 니 다 . 보 정 을 위 한 계 산 …
4-25
4
5
사용 노즐의 최대 , 최소 액량을 확인합니다 .
1. [Auto Input Timer] 버튼을 눌러서 타이머 최대값을 입력합니다 . 최대값을 모를 경우는 ,「60」
( 최대 액량의 기준 ) 을 입력합니다 . [OK] 버튼을 누르면 , 각 섹션에 값이 균등하게 할당됩니다 .
타이머 입력
68421-N7- 00
2. [Execute] 버튼을 눌러서 각 섹션의 측정을 실시합니다 . 페이퍼 전송 확인 대화창이 표시되므로 ,
[ 확인 ] 버튼을 눌러 주십시오 .
3. 각 섹션에 입력된 타이머 값에 따라 도포 스테이션상의 도포 및 도포 면적을 측정합니다 .
이 때 , 실제의 도포 상태를 확인하기 위해 해당 기판데이터의 [ 모니터 ]-「비젼」화면에서 도포한 도
트의 마크인식 결과를 확인하면서 실시해 주십시오 . 측정후 , 표시되는 대화창의 [ 확인 ] 버튼을 누르
면 , 각 섹션의 인식결과가 저장됩니다 .
4. 도포면적이 너무 작아서 인식되지 않을 경우 또는 , 도포불량 ( 브릿지 등 ) 이 있을 경우에는 , 적정한
값이 기록되지 않을 수 있습니다 . 이럴 경우에는 , 타이머 값을 수동으로 입력해서 측정합니다 .
타이머 수동 입력예
타이머「7」,「60」에서
인식에러 또는 도포불량 발생
「7」보다 작은 큰 값을 수동으로 입력
[Auto Input Timer]버튼을 눌러서
「60」보다 작은「55」를 입력
68423-N7-00
5. 최대 타이머의 섹센에서 도포불량이 발생했을 경우에는 , 재차 [Auto Input Timer] 버튼을 눌러서 ,
최대 타이머값에 도포불량이 발생하지 않을 작은 값을 입력합니다 . 작은 타이머 에서 인식에러가
발생했을 경우에는 , 해당 섹션 타이머란을 더블 클릭해서 좀 더 큰 값을 수동으로 입력합니다 .
참고
모든 섹션의 타이머 값이 균등하게 분산되도록 설정하는 것이 이상적이므로 , 필요에 따라 수정해서 수동 입력해 주십시오 .
6
타이머 수치를「20」으로 설정합니다 .
YSD 에서는 , 타이머 ( 액량 ) 수치「20」의 도포면적을 기준으로 보정합니다 .
섹션중의 타이머 수치에「20」이 없을 경우는 , 제일 20 에 가까운 타이머를 [20] 으로 변경해 주십시오 .
7
재측정해서 , 측정 데이터를 확인합니다 .
1. [Execute] 버튼을 눌러서 재차 각 섹션의 측정을 실시합니다 . 페이퍼 전송 확인 대화창이 표시되므
로 , [ 확인 ] 버튼을 눌러 주십시오 .
타이머「20」의 면적이 각 노즐의 기준면적 ( 노즐 111 의 경우는 0.190 ㎟ ) 에 가깝고 , 모든 섹션에
서 도포 불량이 발생하지 않으며 , 정상적으로 도포면적이 기록되는 것을 확인해 주십시오 .
2. 타이머「20」의 도포면적이 각 노즐의 기준면적에 가깝지 않을 경우에는 , 압력조정을 해서 가까운
면적이 되도록 조정합니다 .
8
작업을 종료합니다 .
모든 섹션의 설정이 완료되면 , [Close] 버튼을 눌러 주십시오 .
4-26
4
3.1.7 계산타입의 설정
실린지의 잔량이 줄어들면 , 도포면적이 점점 작아지는 경향이 있습니다.
YSD 는 디스펜스 보정기능으로 도포면적의 보정을 실시합니다만 ,「계산타입」을 설정함으로서, 보다 적절한
면적 보정을 실행할 수가 있습니다.
보정을 위한 계산타입은 , 노즐이나 본드의 특성에 따라「비례타입」과「가산타입」의 2 종류를 선택할 수 있
습니다 .
계산타입을 결정하기 위해서는 , 잔량이 적은 (10~50%) 실린지가 필요합니다.
여기에서는 , 111 노즐을 예로 들어서 계산타입을 결정하기 까지의 순서에 대해서 설명합니다.
1
헤드부의 셋업을 실행합니다 .
잔량 10%
〜
50% 실린지와 대상 노즐을 준비하고 해드에 장착합니다 . 전회의 작업에서 노즐과 실린지가
장착되어 있을 경우는 , 토출해서 실린지의 잔량을 10%
〜
50% 로 해 주십시오 .
n
요점
잔량이 적을 수록 차이를 분명히 알 수 있어서 , 계산타입을 결정하는데 용이합니다 .
2
노즐내의 공기빼기를 합니다 .
온도설정을 하고 있을 경우는 , 목표온도로 될 때까지 기다린 후에 노즐의 공기빼기를 합니다 .
노즐의 공기빼기는 제 2 장「3.6 노즐내의 공기빼기」를 참조해서 실시해 주십시오 .
c
주의
「3.1.4 도트 스테이션상에서의 도포확인」「3.1.6 디스펜스 보정 맵의 작성」에서 설정한 에어압을 변경하지 마시고 , 노즐의 공기
를 빼 주십시오 .
3
조정 유틸리티를 기동합니다 .
1. 「셋업」화면의 [ 조정 ] 버튼을 누릅니다 .
2. 「Operator」를 선택하고 , [OK] 버튼을 누릅니다 .
3. [Dispense Correction] 버튼을 누릅니다 .
n
요점
「Operator」로 로그인 하면 , 조정결과를 저장할 수 없게 되므로 , 「3.1.6 디스펜스 보정 맵의 작성」에서 설정한 보정 맵의
데이터를 바꿔쓰지 않고 도포면적의 측정만을 실시 할 수가 있습니다.
4-27
4
4

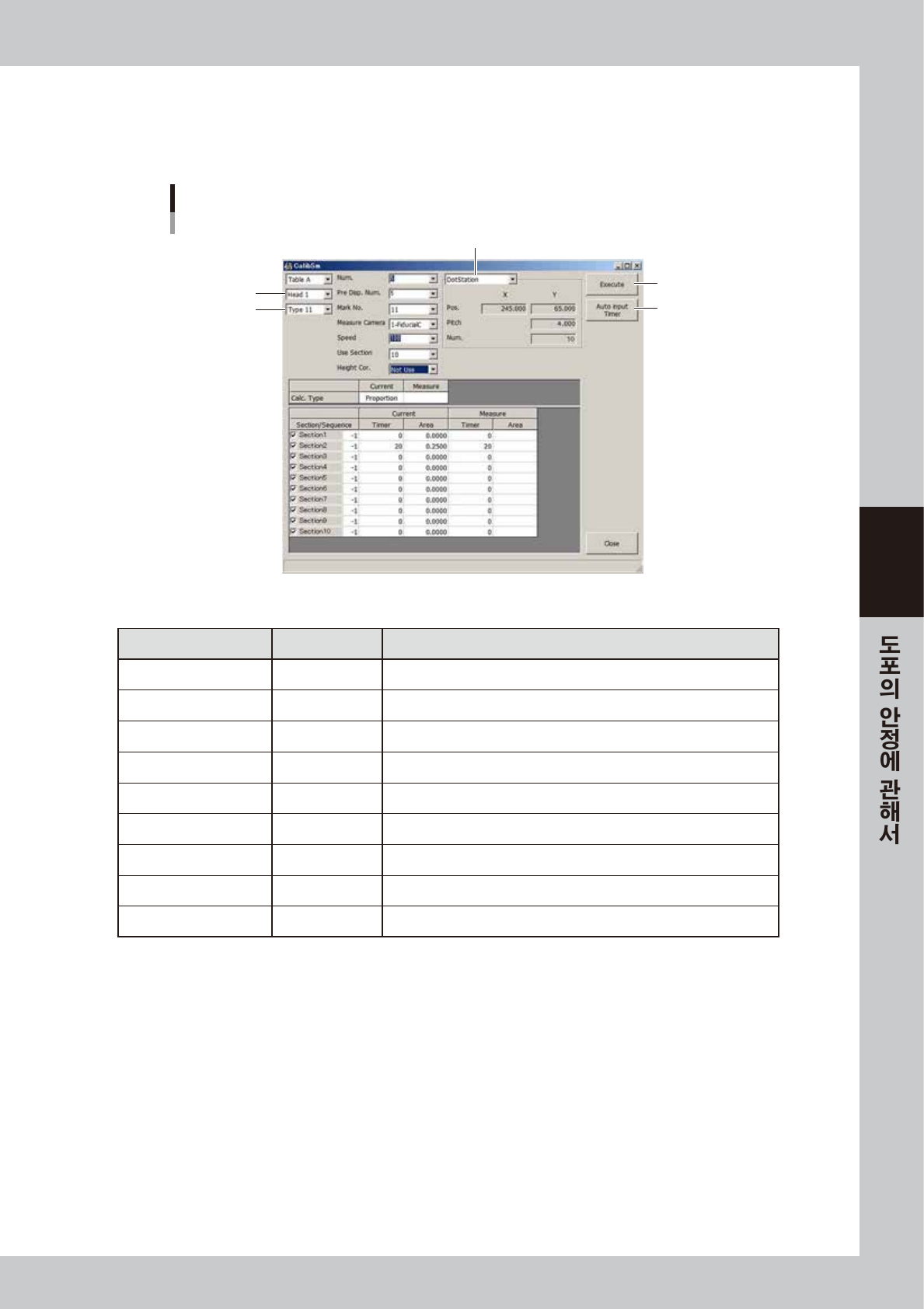

실행 항목을 설정합니다 .
실행 항목의 설정은「3.1.6 디스펜스 보정 맵의 작성」을 참조해서 , 디스펜스 보정 맵을 작성했을 때와
같은 설정으로 해 주십시오 .
실행항목의 설정
111노즐 설정예
도포장소
[타이머 자동입력] 버튼
[실행] 버튼
타입
헤드
68420-N7- 0 0
█
111 노즐의 설정예
항목 설정값 내용
헤드 Head 1 도포할 헤드를 선택합니다 .
Typ e Type11 노즐의 보정타입을 선택합니다 .(111 노즐의 경우는 Type11)
Num. 5 측정할 점수를 설정합니다 .(5 점이상 )
Pre Disp.Num. 5 프리 도팅할 점수를 설정합니다 .(3 점이상 )
Mark No. 11 인식에 사용할 마크 번호를 설정합니다 .
Speed 100 스피드는 「100」 으로 설정합니다 .
Use Section 10 보정할 섹션수를 설정합니다 .( 권장 :10)
Height Cor. Not Use 비접촉 노즐의 경우는 , 「사용」 으로 설정합니다 .
도포 장소
DotStation
도포할 장소를 설정합니다 .
5
측정을 실시합니다 .
1. 전술의「3.1.6 디스펜스 보정 맵의 작성」에서 설정한 에어압과 같은 압력인지 확인하고 , [Execute]
버튼을 눌러주십시오 . 페이퍼 전송 확인 대화창이 표시되므로 , [ 확인 ] 버튼을 누릅니다 .
2. 보정 맵 작성시와 같은 식으로 [ 모니터 ]-「비젼」화면에서 도포 화상을 확인하면서 표시되는 측정
결과를 메모해 주십시오 .
3. 보정 맵을 작성했을 때의 최대 타이머 섹션까지 순차적으로 측정하고 , 결과를 메모합니다 .
