3. 장비의 기동과 종료
장비의 기동과 종료는 조작화면의 표시에 따라 실행해 주시기 바랍니다 . 기본적인 흐름을 다음과 같이 표시합니
다.
장비의 기동과 종료까지의 흐름
3.6 노즐내의 공기 빼기
1.1 장비의 기동
3.1 생산 시작전의 점검
3.2 기판 데이터의 선택
3.5 워밍업의 실행
3.4 헤드부의 셋업
부압 적정화
생산직전에 실시
3.7 디스펜스 테스트의 실행
3.3 컨베이어의 셋업
3.8 생산의 시작
생산 시작
실린지의 분리
위치보정 디스펜스
프리 디스펜스
백업핀의 탈착
노즐의 청소
1.4 장비의 종료
기판에 도포
3.10 생산의 종료
온도 조절 ON
전원 ON
전원 OFF
67201-N7-10
2-16
2
3.1 생산 시작전의 점검
e
전원을 투입하기 전에 , 다음 항목을 확인하시기 바랍니다.
w
경고
점검은 반드시 비상정지 버튼이 눌러진 상태에서 실행하시기 바랍니다 .
■ 시작전 점검일람
점검부위 점검내용
전원 장비 정면에서 봤을때 우측 아래의 전원박스에 소정의 전원이 접속되어 있을 것 .
비상정지 버튼 비상정지 버튼이 눌러져 있을 것 .
컨베이어
컨베이어상에 이물질이 없을 것 .
컨베이어 아래에 푸쉬업 핀 등의 유니트가 끼어있지 않을 것 .
노즐 노즐의 오염이나 변형 , 막힘이 없을 것 .
헤드 노즐이 헤드에 정상적인 상태로 세팅되어 있을 것 .
안전커버 확실하게 닫혀 있을 것 .
에어 장비정면 좌측 아래의 에어압력이 0.40Mpa 로 되어 있을 것 .
w
경고
표시등은 장비상태를 나타내는 중요한 기기입니다 . 운전중에는 녹색 , 에러발생시와 인터록중에는 황색 , 비상정지 상태에는
적색등이 점등됩니다 . 표시등의 녹색등이 점등되어 있을 때는 절대로 신체의 일부를 가동 범위내에 넣지 마십시오 .
n
요점
접착제는 미리 보관장소에서 꺼내서 , 장비내의 온도에 가까운 상태로 해 주십시오 .
2-17
2
3.2 기판 데이터의 선택
생산할 기판 데이터를 선택해서 로딩합니다.
「셋업」-[온도설정 ] 화면에서 온도설정이 유효 ( 체크마크 ) 하게 되어 있으며 , 목표온도가 설정되어 있는
기판 데이터를 선택하면 온도가 조절됩니다.

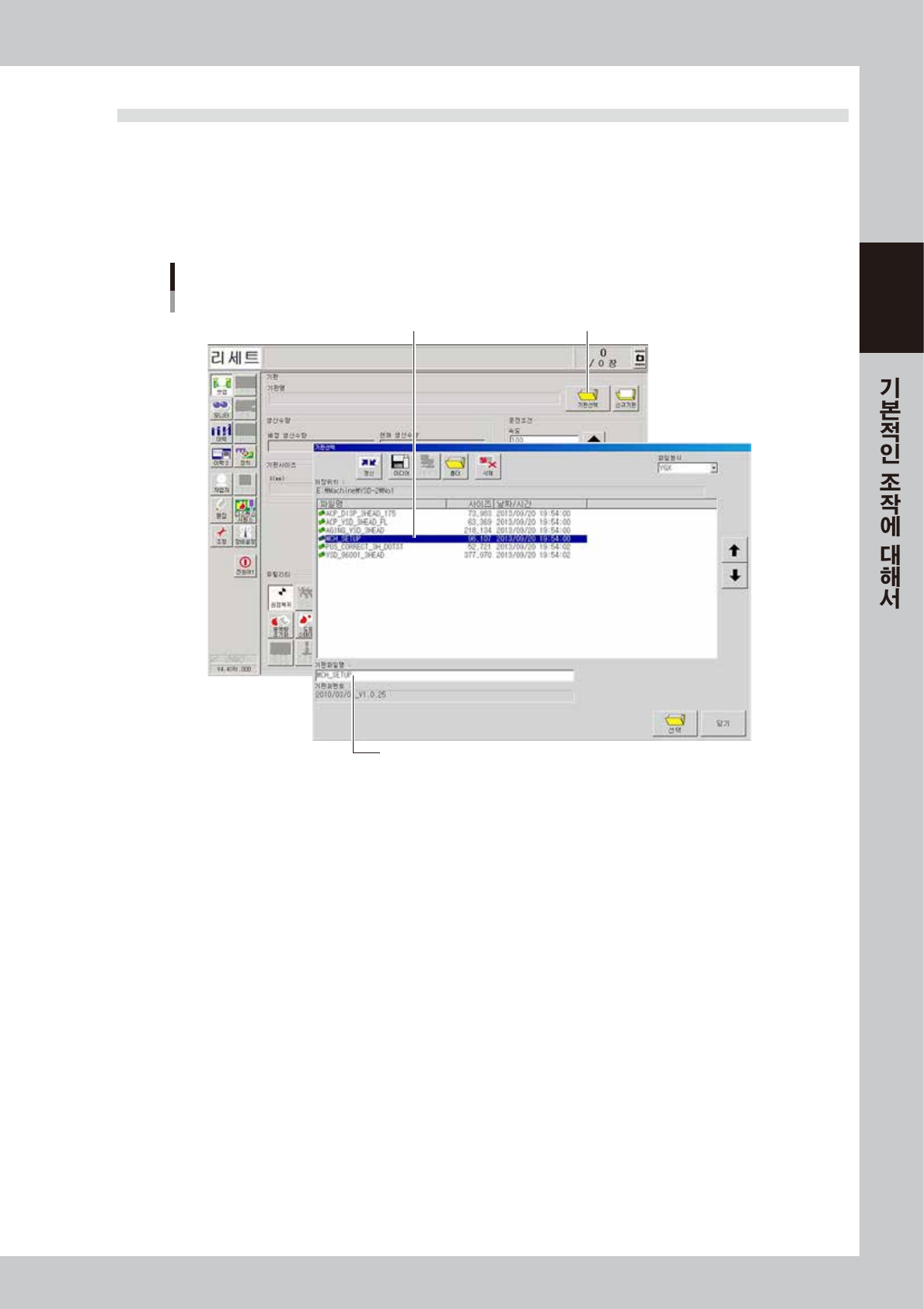

1. 「셋업」화면의 [ 기판선택 ] 버튼을 눌러서 , 등록되어 있는 기판 데이터를 표시합니다 .
2. 생산할 기판명을 클릭하고 , [ 선택 ] 버튼을 누릅니다 . 선택한 기판데이터가 로딩됩니다 .
기판명의 선택
선택된 기판명이 표시된다
선택되어 있는 기판데이터 리스트로부터 선택
[기판선택] 버튼
