4. 도포의 추가
•
삭제
기존의 기판 데이터에 추가로 도포할 부위와 불필요한 부위가 있을 경우 , 도트 디스펜스 정보의 작성방법을 설명
합니다 . 부품정보와 탑재정보가 있을 때의 디스펜스를 전개해서 작성할 경우와 , 부품정보와 탑재정보 없이 디스
펜스를 전개하지 않을 경우는 작성순서가 다르므로 , 디스펜스의 전개여부에 따라서 작성해 주십시오 .
4.1 도포의 추가
█
디스펜스를 전개할 경우
1
부품 데이터를 추가합니다 .
[ 부품 ] 화면을 열고 부품정보를 추가합니다 .
상세한 내용은 제 5 장「5. 부품정보의 작성」을 참조해 주십시오 .
2
탑재 데이터를 추가합니다 .
[ 기판 ]-「탑재」화면을 열고 마지막 행에 파라미터를 추가합니다 .
상세한 내용은 제 5 장「4.2 탑재 파라미터」를 참조해 주십시오 .
3
기판 데이터를 저장합니다 .
[ 기판저장 ] 버튼을 눌러서 데이터를 저장해 주십시오 .
4
대화창 일괄설정을 실행합니다 .
[ 편집 ] 버튼을 눌러서「편집」화면을 표시합니다 .「도구」-「도트 디스펜스」-「대화창 일괄설정」의
「전개」나「정렬」란의 항목을 설정해서 실행합니다 .
상세한 내용은 제 5 장「7.1 디스펜스 전개
█
대화창 일괄설정」을 참조해 주십시오 .
디스펜스 전개
일괄설정
각 항목을 설정한다
높이조정(옵션) 기능 사용시 설정
68727-N7-00
7-25
7
█
디스펜스를 전개하지 않을 경우
1
도트 디스펜스 데이터를 추가합니다 .
[ 기판 ]-「도트 디스펜스」화면을 열어서 [ 보조편집 ] 버튼을 누릅니다 .
2
추가할 행을 선택해서 삽입합니다 .
추가할 행에 [ 삽입 ] 버튼을 누르고 , 각 항목과 좌표를 입력해 주십시오 .
상세한 설명은 제 5 장「4.9 도트 디스펜스 파라미터」를 참조해 주십시오 .

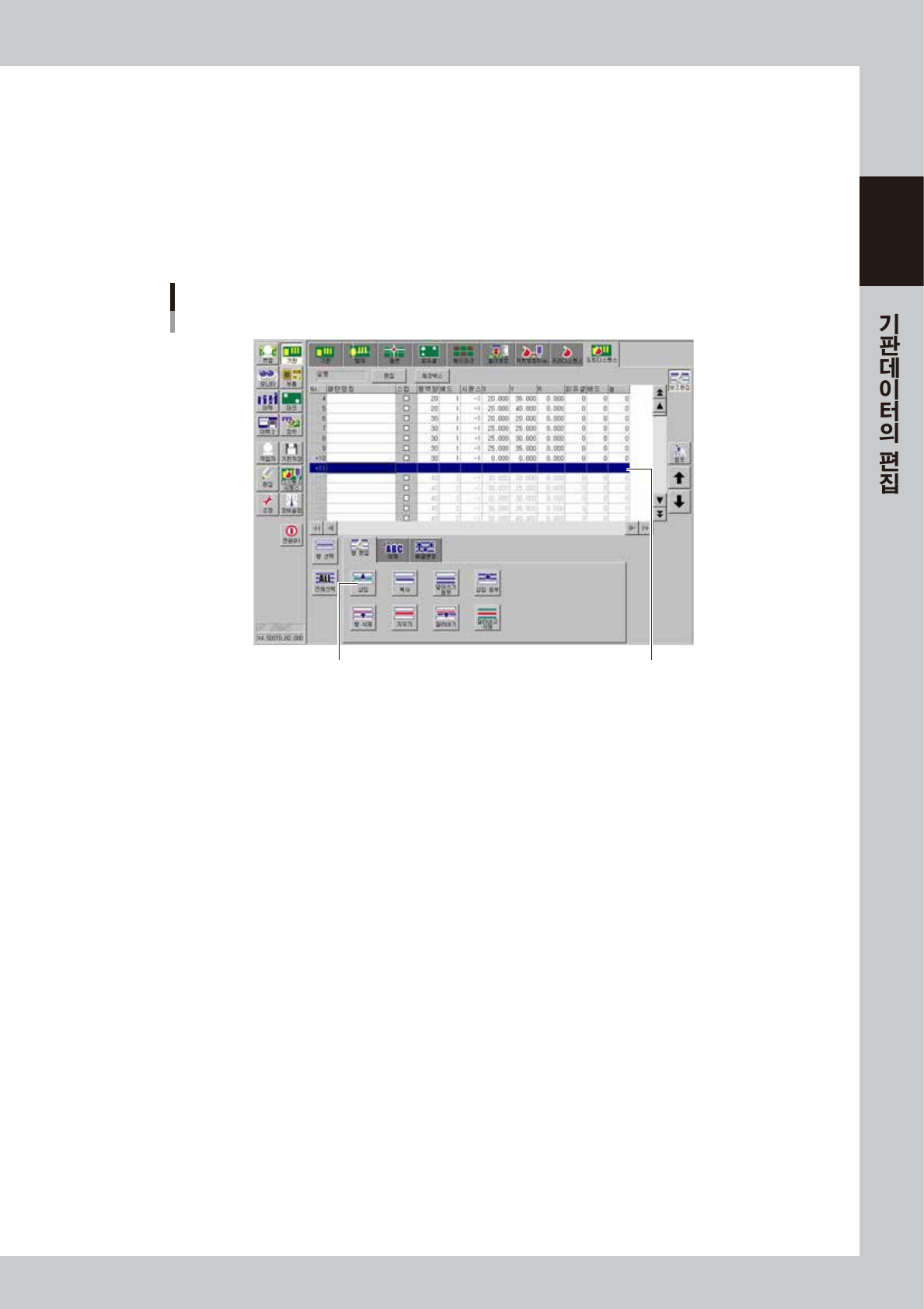

도트 디스펜스 데이터
각 항목을 설정한다[삽입] 버튼
추가
68728-N7-00
3
기판 데이터를 저장합니다 .
[ 기판저장 ] 버튼을 눌러서 데이터를 저장해 주십시오 .
