3-3
3
2.매월
여기에서는 ,점검후의청소및급유를중심으로설명합니다 .
각축의볼스크류및가이드를점검해주십시오 .점검내용은다음과같습니다 .
X,Y 축에는구리스비산방지커버가부착되어있으므로 ,점검시에는커버를탈착하고점검작업을실시해주십
시오 .
█
점검포인트
1. 볼스크류 및 가이드상에 이물질의 부착 여부
볼스크류및가이드상에칩등이튀어서부착되어있는지확인하여주십시오 .
2. 볼스크류 및 가이드상의 구리스 상태 적절 여부
구리스가흘러내리거나튀어서전혀묻어있지않거나 ,또는변색되어굳어있지않은지상태를확인하여주십시오 .
e
3. 볼스크류에서의 이음발생 여부
비상정지버튼을누른상태에서 ,X 축을손으로밀어봐서이상한소리가나지않는지확인하여주십시오 .
█
대처방법
1.칩등이끼이게되면볼스크류및가이드를손상시키는원인이되므로 ,부착되어있을경우는구리스채닦아내거나
핀셋등으로제거하여주십시오 .
2.후술의「청소
•
급유」방법을참조해서구리스를주입및도포해주십시오 .
3.상기의1. 과2. 의대처방법을실행해도이상한소리가날경우에는야마하또는대리점으로연락해주십시오 .
c
주의
구리스의사용에관해서는 ,제 1 장「2.유지보수작업의준비」에기재되어있는「구리스의취금에관한주의사항」을읽어주십
시오 .
c
주의
X,Y 축의볼스크류와가이드에서이음이발생할경우에는 ,대리점에연락해주십시오 .
자체적인분해청소는보장의대상이안됩니다 .
3-4
3

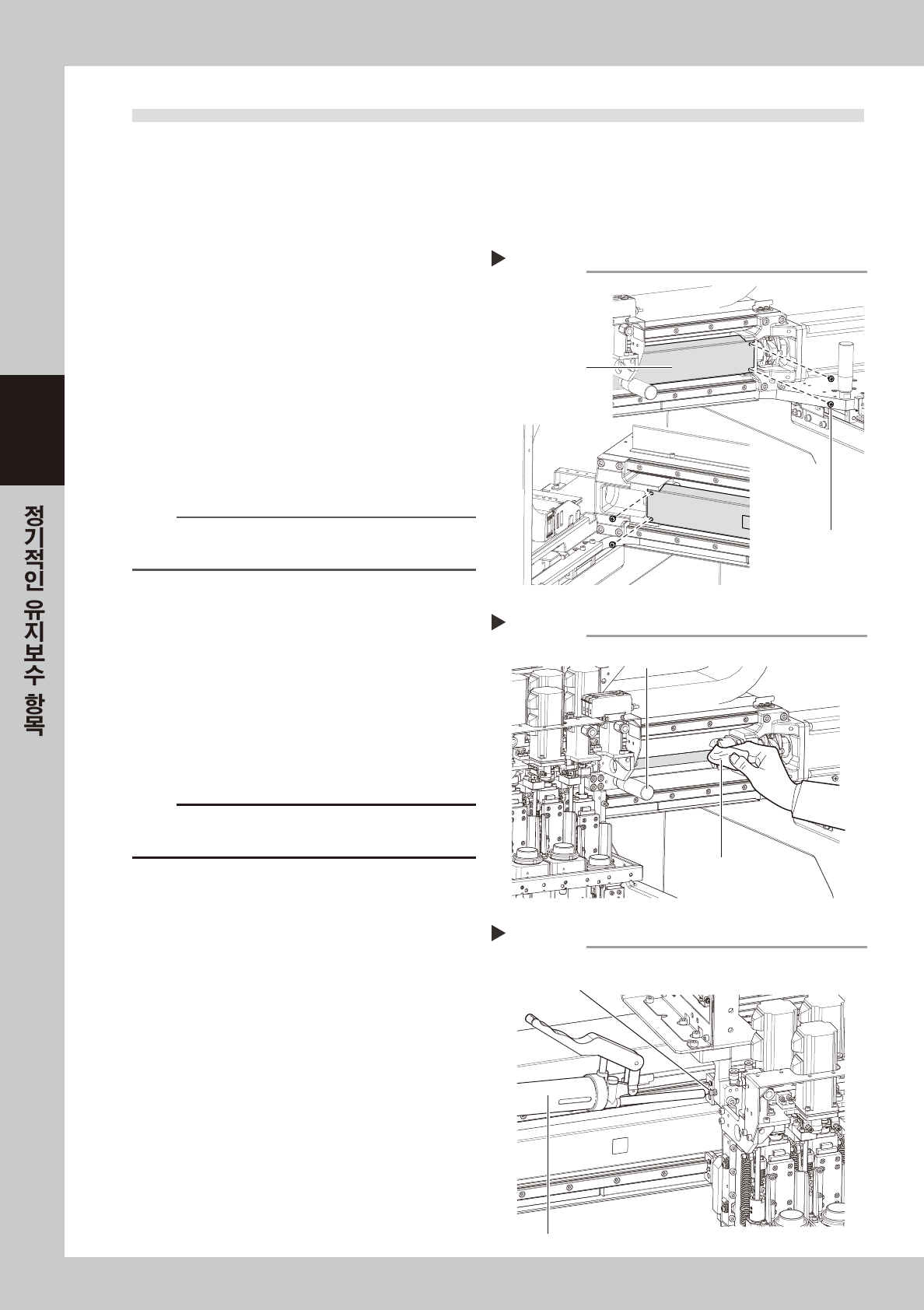

2.1 X,Y 축의청소와급유
X, Y 축의 볼스크류, 가이드의 청소와 급유방법에 대해서 설명합니다. 구리스 건과 지정 구리스 (NSL) 를
준비해 주십시오 .
2.1.1 X 축볼스크류의청소
•
급유
e
1
비상정지버튼을누릅니다 .
안전을위해 ,반드시장비를비상정지상태로해
주십시오 .
2
구리스비산방지커버를분리합니다 .
1. 십자드라이버로구리스비산방지커버좌측의
커버고정나사를분리합니다 .
2. 헤드를좌측끝까지이동시켜서 ,십자드라이
버로구리스비상방지우측의커버고정나사를
분리합니다 .
3. 구리스비산방지커버를우측으로당겨서빼
주십시오 .
57301-N7-0 0
참고
X 축의 구리스 비산방지 커버를 장착할 때에는 , 상기와 반
대순으로 작업해 주십시오 .
3
볼스크류부를청소합니다 .
1. 이동핸들을잡고각축을한쪽으로이동시킵
니다 .
2. 볼스크류전체를먼지가나지않는종이와이
퍼 ( 클린룸용 )등으로오래된구리스와더러
움을닦아냅니다 .
3. 축을반대쪽으로이동시켜서 ,반대쪽의볼스
크류도닦습니다 .
57302-N7-00
c
주의
청소작업시에는 ,볼스크류의리드홈부분도깨끗히닦아주
십시오 .또 ,이물질등의발생여부도확인해주십시오 .
4
구리스를도포합니다 .
구리스건을사용해서 ,구리스니플로부터지정
구리스 (NSL) 를주입해주십시오 .축을손으로
움직여서여분의구리스를닦아주십시오 .
57303-N7- 0 0
5
커버를원상태로되돌립니다 .
구리스비산방지커버를탈착했을때와반대순으
로장착해주십시오 .
X축 볼스크류 커버의 분리
Step 2
커버고정 나사
구리스
비산방지 커버
X축 볼스크류의 청소
Step 3
이동용 핸들
닦기용 와이퍼
X축 볼스크류의 급유
Step 4
X축 볼스크류용 구리스 니플
구리스 건(표준 노즐)
3-5
3

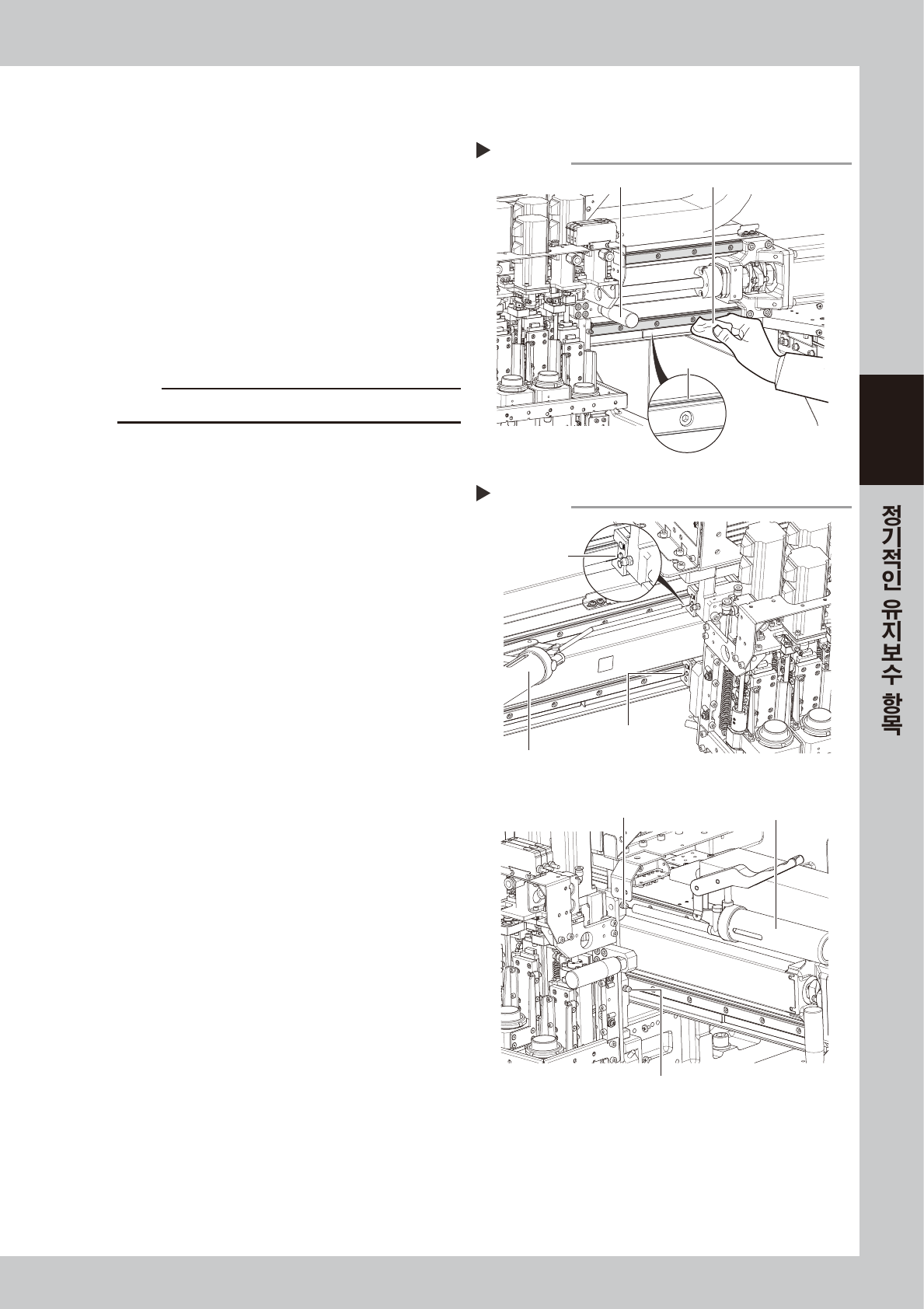

2.1.2 X 축가이드의청소
•
급유
e
1
비상정지버튼을누릅니다 .
안전을위해 ,반드시장비를비상정지상태로해
주십시오 .
2
가이드를청소합니다 .
1. 각축을한쪽으로이동시킨후 ,가이드전체를
먼지가나지않는종이와이퍼 ( 클린룸용 )등
으로닦아냅니다 .
2. 축을반대쪽으로이동시켜서 ,반대쪽의가이
드도닦습니다 .
57304-N7-00
c
주의
가이드레일의이동홈부분도깨끗히닦아주십시오 .
3
구리스를도포합니다 .
구리스건을사용해서 ,X 축가이드용구리스니플
로부터지정구리스 (NSL) 를주입해주십시오 .
구리스니플은 ,헤드부뒤쪽의좌우에2 개씩 ( 상
하가이드의위치 ) 있습니다 .( 합계4 군데 )
57305-N7-00
4
여분의구리스를닦아냅니다 .
손으로축을수차례움직여서여분의구리스를닦
아주십시오 .
X축 가이드의 청소
Step 2
이동용 핸들
이동 홈 부
닦기용 와이퍼
X축 가이드의 급유
Step 3
가이드용 니플
(상부)
가이드용 니플
(상부)
가이드용 니플
(하부)
가이드용 니플
(하부)
구리스 건
(굽은타입)
구리스 건
(표준타입)
